» Noch einer der letzten CD7. Bisl Restauration und Motorumbau

EJ9_Driver · 11.08.2021, 19:48

Sieht gut aus wie du vorgehst 🙂👌

Ich hab bei mir die Postion vom alten Simmerring genau gemessen und den neuen (natürlich von Honda) genau so tief eingeschlagen. Dann sitzt die Lippe wieder in der eingearbeiteten Nut auf der Kurbelwelle. Wenn es vorher dicht war, wird es auch wieder Dicht werden. Die haben ja genug Spannung.

accicd7 · Gesperrt Anmeldedatum: 25.04.2021 Beiträge: 697

EJ9_DriverSieht gut aus wie du vorgehst 🙂👌

Ich hab bei mir die Postion vom alten Simmerring genau gemessen und den neuen (natürlich von Honda) genau so tief eingeschlagen. Dann sitzt die Lippe wieder in der eingearbeiteten Nut auf der Kurbelwelle. Wenn es vorher dicht war, wird es auch wieder Dicht werden. Die haben ja genug Spannung.

Mir geht`s um Details

Ich versuche jedes klein Piks aufzunehmen.

Das ist ein NOK Simmering

Er sitzt versetzt zur Oberfläche. Nach innen, aber auch ohne Anschlag auf der anderen Seite. Das richtige Werkzeug wäre da gut, ich messe es aus, dann drehe ich mir was

Hansuli · Elite Anmeldedatum: 05.11.2018 Beiträge: 1371 Wohnort: HU

Das mit der Schraube am ersten Bild ist ja übel. Also normal soll es so aussehen wie bei der alten Pumpe das der Bund der schraube mit U Scheibe stirnseitig abdichtet?!

Respekt vor der vielen Arbeit. Ich denke schon zu Zeiten als diese Motorengeneration noch aktueller war wäre das schwierig gewesen aber ich glaube zu den F Motoren gibt es einfach keine große Szene

accicd7 · Gesperrt Anmeldedatum: 25.04.2021 Beiträge: 697

HansuliDas mit der Schraube am ersten Bild ist ja übel. Also normal soll es so aussehen wie bei der alten Pumpe das der Bund der schraube mit U Scheibe stirnseitig abdichtet?!

Respekt vor der vielen Arbeit. Ich denke schon zu Zeiten als diese Motorengeneration noch aktueller war wäre das schwierig gewesen aber ich glaube zu den F Motoren gibt es einfach keine große Szene

Mir macht das Autole einfach Spass

Bin gerne beim Schrauben, wenn es Zeitlich geht. Ich möchte auch weitergeben, wieviel Arbeit das ist :yes:

Der Acci ist mein Hobby Auto, werd euch natürlich weiter mit Bilder und Infos ammusieren

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "Noch einer der letzten CD7. Bisl Restauration und Motorumbau" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht
EJ9_Driver Premium-Member Name: Tobias Geschlecht: Fahrzeug: EJ9@B18C6 Anmeldedatum: 22.07.2012 Beiträge: 5055 Wohnort: Oberlausitz	11.08.2021, 19:48 zitieren Sieht gut aus wie du vorgehst 🙂👌 Ich hab bei mir die Postion vom alten Simmerring genau gemessen und den neuen (natürlich von Honda) genau so tief eingeschlagen. Dann sitzt die Lippe wieder in der eingearbeiteten Nut auf der Kurbelwelle. Wenn es vorher dicht war, wird es auch wieder Dicht werden. Die haben ja genug Spannung. Gefällt mir Teilen twittern
▲	pn

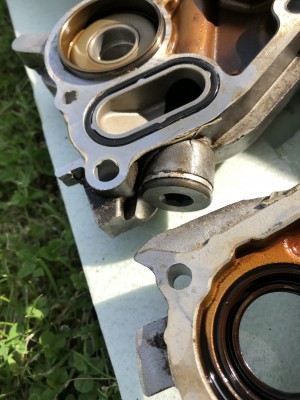

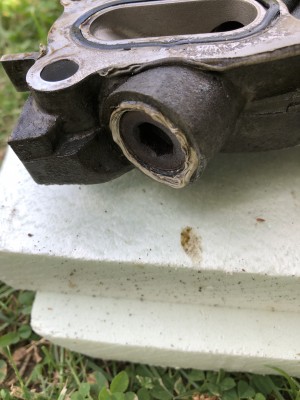

accicd7 Gesperrt Anmeldedatum: 25.04.2021 Beiträge: 697	11.08.2021, 19:55 zitieren EJ9_DriverSieht gut aus wie du vorgehst 🙂👌 Ich hab bei mir die Postion vom alten Simmerring genau gemessen und den neuen (natürlich von Honda) genau so tief eingeschlagen. Dann sitzt die Lippe wieder in der eingearbeiteten Nut auf der Kurbelwelle. Wenn es vorher dicht war, wird es auch wieder Dicht werden. Die haben ja genug Spannung. Mir geht`s um Details Ich versuche jedes klein Piks aufzunehmen. Das ist ein NOK Simmering Er sitzt versetzt zur Oberfläche. Nach innen, aber auch ohne Anschlag auf der anderen Seite. Das richtige Werkzeug wäre da gut, ich messe es aus, dann drehe ich mir was 2x bearbeitet Verfasst am: 13.08.2021, 14:58 zitieren Weiter ging es mit der Ölpumpe. Ich habe zuerst Gedanken gemacht. Da der Motor von innen so dreckig ist, festzitzende Ölabstreifringe und, und, und. Da könnte die Ölpumpe auch was haben. Dann habe ich die Pumpe so mal richtig angeschaut. Da war jemand dran, so wie die Schraube aussieht, da hat jemand was gemacht IMG_2632.JPG - [Bild vergrößern] Verfasst am: 13.08.2021, 15:00 zitieren So sieht die Schraube von alten Motor. Richtige Blindstopfen mit Aludichtung. IMG_2633.JPG - [Bild vergrößern] Verfasst am: 13.08.2021, 15:20 zitieren Dann erst der Vergleich der Pumpen. Wieder links F23A7, rechts F22B5. Die linke ist OBD2. Da sind Befestigungsbohrungen für Sensoren da. Seitlich die Kabeleinführung. Aber die rechte Ausgleichswelle. Da ist bei F22B5 noch eine Hülse drin. Auf der anderen Seite ist auch ein wenig Unterschied. Warum und wofür keine Ahnung. Von unten ist bei F23A7 nur eine Bohrung, bei F22B5 sind 2. Die Bohrungen enden am Simmerring. So wie verstehe, sind diese zum Druck ablassen da. Die Pumpe sitzt auf der Kurbelwelle, und da ist so ne Führung, diese muss auch geschmiert werden, und dass was zu viel ist geht wieder in Ölwanne nach unten. Das Lochbild zum Befestigen am Block ist das gleiche. Ich könnte also die alte Pumpe beim F23A7 dran machen. Was hier unterschiedlich sein kann, dass die F23A7 mehr fördert wegen Vtec. Ich habe da leider noch kein WHB zum Motor gefunden. 3 Stunden im Internet gesucht Hat jemand WHB vom Honda Shuttle für F23A7 Motor? Vom Accord habe ich gefunden für F23Z5, aber der Motor ist bisl anderst. Ich glaub andere Kolben, kein Ölkühler, vielleich noch was. IMG_2629.JPG - [Bild vergrößern] IMG_2630.JPG - [Bild vergrößern] IMG_2635.JPG - [Bild vergrößern]
▲	pn

Hansuli Elite Anmeldedatum: 05.11.2018 Beiträge: 1371 Wohnort: HU	13.08.2021, 20:59 zitieren Das mit der Schraube am ersten Bild ist ja übel. Also normal soll es so aussehen wie bei der alten Pumpe das der Bund der schraube mit U Scheibe stirnseitig abdichtet?! Respekt vor der vielen Arbeit. Ich denke schon zu Zeiten als diese Motorengeneration noch aktueller war wäre das schwierig gewesen aber ich glaube zu den F Motoren gibt es einfach keine große Szene
▲	pn

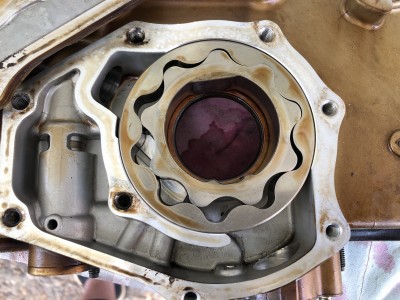

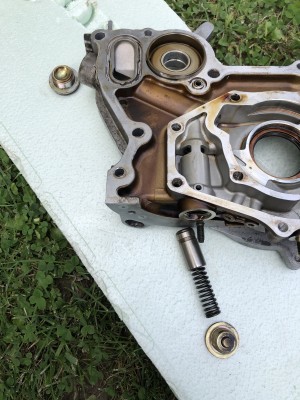

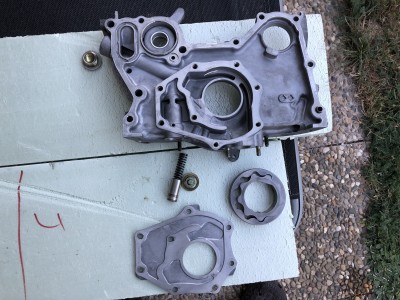

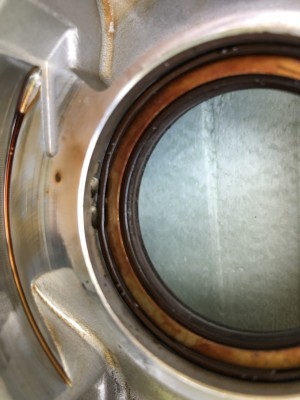

accicd7 Gesperrt Anmeldedatum: 25.04.2021 Beiträge: 697	13.08.2021, 21:16 zitieren HansuliDas mit der Schraube am ersten Bild ist ja übel. Also normal soll es so aussehen wie bei der alten Pumpe das der Bund der schraube mit U Scheibe stirnseitig abdichtet?! Respekt vor der vielen Arbeit. Ich denke schon zu Zeiten als diese Motorengeneration noch aktueller war wäre das schwierig gewesen aber ich glaube zu den F Motoren gibt es einfach keine große Szene Mir macht das Autole einfach Spass Bin gerne beim Schrauben, wenn es Zeitlich geht. Ich möchte auch weitergeben, wieviel Arbeit das ist Der Acci ist mein Hobby Auto, werd euch natürlich weiter mit Bilder und Infos ammusieren 1x bearbeitet Verfasst am: 14.08.2021, 15:35 zitieren Zuerst die Ölpumpe von F22B5. Die Technischen Daten mache ich später rein. Der Simmerring ist komisch. Seitlich sind 2 Bohrungen, die nach unten in die Ölwanne führen IMG_2638.JPG - [Bild vergrößern] IMG_2639.JPG - [Bild vergrößern] IMG_2642.JPG - [Bild vergrößern] Verfasst am: 14.08.2021, 15:37 zitieren So sieht es dann in sauber aus IMG_2643.JPG - [Bild vergrößern] Verfasst am: 15.08.2021, 19:47 zitieren Heute mal die viel Literatur gelesen. Habe zuerst lange nach WHB für den Motor F23 gesucht. für A7 Motor (Shuttle) habe ich nicht gefunden. Aber für den 2002 Accord mit F23A5. (A1, A2, A4) So dann gleich kleiner Vergleich zwischen beiden WHBs. F23A5 zu F22B5 Kompressions Werte sind die gleichen. Bei VTEC Zylinderköpfe sind die Werte auch die gleichen Ventie, Ventilsitze, Ventilfedern, Ventilführungen, sogar die Kipphebel. Bei Non Vtec Köpfe sind beim F22 Motor längeren Federn. Und die Nockenwelle ist größer Beim Block und Kolben, F23 ist 86mm, F22 ist 85mm. Alle Zahlen nach Komma sind die gleichen. Kolbenringspiel und so, auch alles gleich. Aber der Kolbenbolzen ist beim F22 dicker. Ist 21,99mm bis 22,0mm. F23 ist 21,96mm. Die Ölpumpe. Alle Werte sind die Gleichen Ich könnte also meine alte Ölpumpe beim F23 dran machen Ich dachte wegen Vteck vielleicht sollte bisle mehr Druck sein. Aber doch nicht. 1x bearbeitet
▲	pn
