» F20A SOHC - H23 Ansaugbrücke Seite 8

phelix · Fortgeschrittener Anmeldedatum: 04.03.2013 Beiträge: 180

Freunde, die Gussoberfläche sieht "nur" so extrem schlecht aus. Das hat aber mit der Beleuchtung zu tun. Ich habe sie extra so platziert, damit man die Grate, Kanten und Gussfehler gut erkennen kann. Bisher waren alle Köpfe so. Und ich muss sagen Honda ist mit der Gussoberfläche schon ziemlich fein und verhältnismäßig "glatt".

Aber was zu viel ist, ist zu viel. Deshalb glätte ich die Kanäle ja.

Tja die Ventilführungen wollte ich für die Stufe 1 eigentlich drin lassen. Wenn die Stufe 2 gezündet wird, könnten die mit getauscht werden.

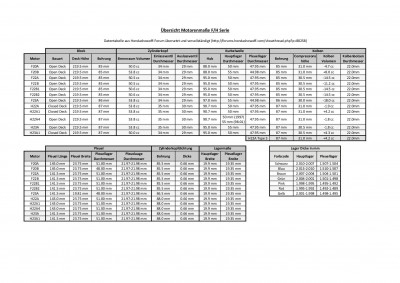

/edit: hier nochmal die überarbeitete Maß-Tabelle für H und F Motoren

bittj82 · 03.04.2018, 06:49

Moin. Die OBD1 H22Ax Düsen haben meines Wissens nach alle 345cc peak/hold. Sind für deinen Umbau wahrscheinlich die beste Lösung. Da du ja am Kopf selbst schon ziemlich viel gemacht hast solltest du die H23 Asb auch noch bearbeiten, dazu am besten mal "gutted H22 manifold" googeln, H22 und H23 asb sind vom Aufbau her gleich, nur der Flansch am Kopf ist anders. In der ASB steckt auch noch einiges an Potential. Dann hättest du auch weder vtec noch iabs, könntest also mit ner P06 ecu abstimmen

DZoom · 03.04.2018, 07:34

phelixIch mache mir momentan Gedanken zu den Injektoren / Einspritzdüsen. Es sind OEM 240cc verbaut.

Hier im Forum habe ich gelesen die 240er sind bei ca. 180 PS an der Auslastungsgrenze. Ich gehe davon aus, dass ich über 180 PS an der Schwungscheibe schaffen werde. Welche Größe sollte ich dafür nehmen?

Ich habe folgende gefunden :
310 cc, Mitsubishi Ecplipse
320 cc, H22A2 Prelude BB1
340 cc, H22 Prelude von 1996

Im Accord CC1 sind Peak and hold Düsen mit Resister Box verbaut.Also niederohm Düsen.

Was sagt ihr?

Welche Düsen auch immer du nehmen willst: miss vor dem Verbauen einfach deren Widerstand.
2.5 -- 3 Ohm: Niedrigohmige Düsen, mit Resistorbox zu fahren
~12Ohm: Hochohmige Düsen, ohne Resistorbox fahren. So musst du dich evtl. weniger einschränken.
Wie hast du die übriggebliebenen, eingekürzten Schaftführungen entgratet?

AC/DC · 03.04.2018, 11:31

Miss mal bitte das Ventilspiel in den Führungen jetzt, die Wahrscheinlichkeit dass es zu stark kippelt mit den alten Führungen ist recht groß. Dann klopfst du die die Sitze kaputt und hast ordentlich Ölverbrauch.

@Martin: entgraten kann man die ganz einfach mit einer passenden Reibahle

phelix · Fortgeschrittener Anmeldedatum: 04.03.2013 Beiträge: 180

Thema ASB:
Die ASB wird natürlich auch von mir bearbeitet und an die Einlassseite am Kopf angepasst. Ich hatte eigentlich vor die H23 ASB mit IAB zu behalten. Ich verspreche mir dadurch einen etwas sparsamen Verbrauch in gemächlicher Fahrweise. Die guttet ASB sollen ja keine wirkliche Verschlechterung in niedrigen Drehzahlen haben. Deshalb bin ich der Meinung Honda hat die IAB nicht für den Drehmomentverlauf, sondern als Benzinspar Feature eingebaut. Was meint ihr dazu?

Einspritzdüsen:
Dann nehme ich die 345 Peak/Hold Einspritzdüsen für den Umbau. Die sollte allemal save sein.

Ventilführungen:
Sie sind noch nicht entgratet und das Radialspiel habe ich auch noch nicht gemessen. Ich bin nämlich noch am Schwanken, ob ich +1 mm Auslassventile einbauen soll und ob die 1 mm Übermaßventile noch auf den bestehenden Sitzringen Platz finden. Also ob die OEM Ventilsitze noch genug Fleisch im Radius haben. Die Auslassseite soll der Flaschenhals am PT3 Kopf sein.
Hat da einer Erfahrungen?

AC/DC · 04.04.2018, 21:28

Wenn du Übermaß Ventile verbauen möchtest musst du zwangsweise auch entsprechend große Sitze fertigen.
Ich kenne es nur so dass man immer sagt, der Auslassseite gegenüber dem Einlass ist etwas weniger Aufmerksamkeit zu schenken, da Auslassseitig der Abgasdruck für den gewissen Schub sorgt und im Verhältnis nicht übermäßig groß werden sollte um bei der Ventilüberschneidung einen entsprechenden "Sog" zu produzieren für die Spülung. Das Wissen habe ich allerdings nur aus Büchern und Lehrgängen, getestet habe ich es selber noch nicht was passiert wenn man nur den Auslass vergrößert! Deshalb lese ich hier auch gerne und gespannt mit

Für die anderen Sachen kann ich dir leider nicht weiter helfen da kenne ich mich nicht aus mit den H und F Sachen

Headshot91 · 05.04.2018, 07:06

phelixIch mache mir momentan Gedanken zu den Injektoren / Einspritzdüsen. Es sind OEM 240cc verbaut.

Hier im Forum habe ich gelesen die 240er sind bei ca. 180 PS an der Auslastungsgrenze. Ich gehe davon aus, dass ich über 180 PS an der Schwungscheibe schaffen werde. Welche Größe sollte ich dafür nehmen?

Ich habe folgende gefunden :
310 cc, Mitsubishi Ecplipse
320 cc, H22A2 Prelude BB1
340 cc, H22 Prelude von 1996

Im Accord CC1 sind Peak and hold Düsen mit Resister Box verbaut.Also niederohm Düsen.

Was sagt ihr?

Benzinpumpe schafft ~220ps.
Wenn druck erhöhst schaffst auch ~200ps mit den Düsen.
