» F20A SOHC - H23 Ansaugbrücke Seite 8

phelix · Fortgeschrittener Anmeldedatum: 04.03.2013 Beiträge: 180

Wegen der Nockenwelle werde ich mal mit dbilas ins Gebet gehen. Ja und den EGR Kanal werde ich dann auch verschließen. Sollte ich die Schraube im EGR Kanal verkleben oder auf Kontaktkorrrosion zwischen dem Alu und der Stahlschraube hoffen? :yes:

DZoom · 20.03.2018, 20:17

nich verkopfen, dicht machen, fertig

hab sie mit ein bisschen motordichtmasse am gewinde eingeschraubt und dann die oberfläche an den kanal angepasst. fertig. fährt seit tausenden kilometern, alltag wie rennstrecke

phelix · Fortgeschrittener Anmeldedatum: 04.03.2013 Beiträge: 180

Na dann werde ich es dir nach machen und den Kanal schließen.

Neues von der Kopfbearbeitung.

Heute: die Einlassseite

Ich konnte leider nur mit dem Druckluftschleifer arbeiten, da der Reparaturversuch am Proxxon Bohrschleifer in die Hose ging. Die Platine ist mit hellen Blitz abgeraucht. :wall:

Für die grobe Bearbeitung ist der Druckluftschleifer gut, die Feinheiten gehen mir aber besser mit einem drehzahlregulierten Elektrowerkzeug von der Hand.

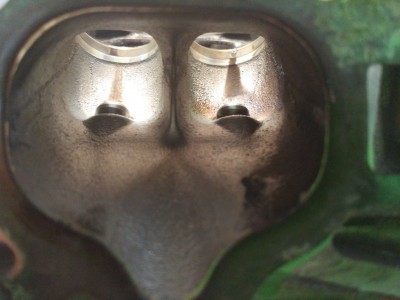

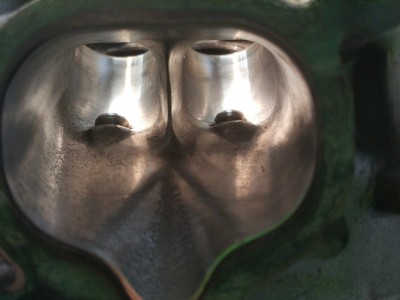

Auch auf der Einlassseite ist die unschöne Kante vom eingepressten Ventilsitz zu sehen. Diesen habe ich wieder dem Kanal angeglichen.

Was meint ihr zum Zwischenstand?

/editiert, weil die Autovervollständigung mir wieder einen Strich durch die Rechnung gemacht hat.

Knobi · 26.03.2018, 17:45

An den Sitzringen nicht übel, aber schau mal, ob Du die Wand zwischen den Kanälen wieder gerade bekommst. Jetzt sieht es aus, als würde sie oben nach links und unten nach rechts zeigen.

phelix · Fortgeschrittener Anmeldedatum: 04.03.2013 Beiträge: 180

Da habe ich kein Material abgenommen. Es sieht bestimmt nur so aus, weil da nach zum Teil die alte Gussoberfläche sichtbar ist. Aber danke fir den Hinweis, ich prüfe das.

Knobi · 28.03.2018, 18:16

OEM 8,8:1 gilt beim F22A aber nur für die US-Modelle. Die Europäer mit 150 PS hatten 9,8:1.
Welchen Verdichtungsrechner verwendest Du? Bei Zeelautowerks sind z.B. nicht alle Kolben in der Datenbank, da muss man sich manchmal annäherungsweise behelfen.

phelix · Fortgeschrittener Anmeldedatum: 04.03.2013 Beiträge: 180

Genau den Rechner verwende ich. Wo finde ich denn den F20A7 Kolben? Im besagten Verdichtungsrechner kommt auch 8,8:1 raus. Ja, bei Wikipedia steht z. B beim F22A7 9,8:1.
Btw. Ich habe die Spalte mit den Kolben in meiner Tabelle vergessen.

klimperkasten · 28.03.2018, 21:41

Keine Ahnung ob es der selbe verdichtungsrechner ist den ich auch benutzt habe aber der hat bei mir seltsame Werte damals rausgesucht das ich angeblich mit einem b16a2 Motor und den B16b kolben auf eine 12er Verdichtung kommen soll

Finde das mit dem Rechner iwie fragwürdig

Aber sehr Nice was du da machst

Der Zylinderkopf vom f20 scheint ja ein richtiges schundteil gewesen zu sein da kann man ja viel und gut ausbessern

AC/DC · 29.03.2018, 11:09

Hut ab, selten so einen extrem schlecht gearbeiteten Kopf gesehen bei Honda. Sieht bisher wirklich gut aus. Ich nehme stark an dass die Ventilführungen eh noch gewechselt werden, mach die alten Ventilführungen raus und dann kannst du die Zwischenräume auch noch glätten, also alles was nähe der Führung ist wo du bisher nicht rangekommen bist.
