» Honda Civic EP3 Premier Special Edition Milano Red S.102 "Dyno mit Todanocken"

SOICHIRO HONDA · 08.07.2021, 10:36

@ aic, ja glaub ich schon. Beim ep3 ist da auch sicher 5cm mehr Platz.

Aber hab eh ne Uhr da, würde es daher auch so machen. :yes:

Grüße

AiC · 19.08.2021, 08:25

Moin Leute

Ich habe es endlich mal geschafft die Führung oben und den Toda Spanner einzubauen und die Steuerzeiten haben mich um den Verstand gebracht....
Ich erläutere mal mein Vorgehen

Riemenscheibe auf TDC Gebracht --> Sprich einzelne Markierung auf der Scheibe auf den Pfeil der Steuerketten Abdeckung

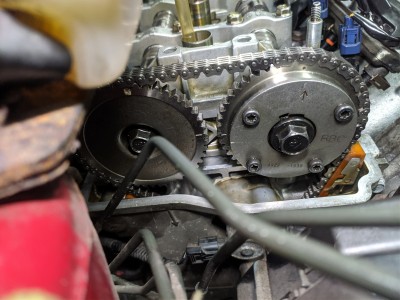

Nocken mit 5er Bohrern hinten gelocked so das die Markierungen zueinander zeigen, darauf geachtet das die Kette bzw das Kettenglied auf dem Oberen Punkten (nicht dazwischen wie es beim k24 ist) liegt und darauf geachtet dass das ganze Kettenspiel auf Auslassseite ist, also Spannerseite! Zwischen den NW-Rädern sind die vorgegebenen GLieder (7 wenn man die Glieder auf den Punkten nicht mitzählt)

So wenn ich jetzt den Spanner entlocke und die die KW mehrmals durchdrehen lasse habe ich dennoch ca nen halben Zahn versatz auf der Auslassnocke -.- (kette ist 16tkm alt, die Führungen sahen beim verbauen asu wie neu und spanner ist ebenso neu)

Hat das jemand so mal gehabt ? Basti (AC/DC) der schon mehrere K20 mit dem selben Setup neu aufgebaut hat, meinte er hatte sowas chonmal gehabt, ich warte grad auf seine Antwort aber evtl. kennt einer von euch das Problem

Als ich den Motor vor 16tkm neu aufgebaut hatte, hat alles prima gefluchtet

EJ9_Driver · 19.08.2021, 08:53

Hast du Versatz nur auf der Auslasseite? Dann hat es ja nix mit der Kette zu tun. Dann müsste es ja Aus und Einlass betreffen

AiC · 19.08.2021, 08:57

EJ9_DriverHast du Versatz nur auf der Auslasseite? Dann hat es ja nix mit der Kette zu tun. Dann müsste es ja Aus und Einlass betreffen

Ja leichte Versatz ist nur auf Auslassseite, sobald ich die Bohrer von der Aritrierrung ziehe springt die auslassnocke nen halben/viertel Zahn zurück.. Wenn ich dann wieder den Bohrer bei TDC in die Aritrierrung stecken möchte auf der Auslassseite geht die ohne bewegen der nocke nicht rein, Einlass jedoch schon..

EarL_VTEC · 19.08.2021, 10:38

Hast Du genau darauf geachtet, dass die farbigen Kettenglieder beim Auflegen der Kette genau an Ihren Punkten waren?

Grüße
Pierre

AiC · 19.08.2021, 10:39

hab mal im Steuerketten-Thread etwas rumgestöbert und shady hat nach neuer Kette+schiene und Spanner genau die selbe Problematik gehabt

https://www.maxrev.de/steuerketten-sollten-auch-erneuert-werden-warum-t213929,start,190.htm

und laut Walter, sollte man nach dem ersten Motorlauf nach Tausch den VD wieder runternehmen (denke weil der Spanner dann mit öl befüllt ist und druck aufbaut) und so dann die Steuerzeiten perfekt passen

SPY#-2194 · 19.08.2021, 10:59

Also das Bild mit der Riemenscheibenmarkierung sorgt bei längerer Betrachtung für Schwindelgefühl!

Meine Augen versuchen kontinuierlich zu fokussieren.

Aber so wie das aussieht, würde ich da den Deckel drauf bauen und fahren.

Hansuli · Elite Anmeldedatum: 05.11.2018 Beiträge: 1363 Wohnort: HU

Ich hatte damals den Eindruck das die Flucht an der Riemenscheibe unten ziemlich variieren kann je nachdem aus weichem Winkel man drauf schaut. Glaube im eingebauten Zustand ist des blöd.
Evtl bleibt die Nocken Positionen wenn du die Flucht an der Scheibe um diesen halben Zahn in die entgegen gesetzte Richtung drehst?
Weil oben ist es ja durch die arretierung mit den Bohrern fix.
Versuch doch mal das unten auszugleichen.

Könnte mir echt gut vorstellen das du da je nachdem wie du drauf schaust da n bisle hin und her kannst. Der Pfeil am Gehäuse ist ja auch nur so grobschlächtig eingegossen

AiC · 19.08.2021, 12:20

HansuliIch hatte damals den Eindruck das die Flucht an der Riemenscheibe unten ziemlich variieren kann je nachdem aus weichem Winkel man drauf schaut. Glaube im eingebauten Zustand ist des blöd.
Evtl bleibt die Nocken Positionen wenn du die Flucht an der Scheibe um diesen halben Zahn in die entgegen gesetzte Richtung drehst?
Weil oben ist es ja durch die arretierung mit den Bohrern fix.
Versuch doch mal das unten auszugleichen.

Könnte mir echt gut vorstellen das du da je nachdem wie du drauf schaust da n bisle hin und her kannst. Der Pfeil am Gehäuse ist ja auch nur so grobschlächtig eingegossen

Glaub mir ich habe alles erdenkliche ausprobiert xD ich saß stunden lang (locker 5-6h) dran und hab mal die nocke ein Zahn vor ein zahn zurück und so wie du es da siehst ging es am besten alles andere war noch weiter weg von "perfekt"

BTW: Sobald du in Entgegengesetzte drehst (also gegen den Uhrzeigersinn) fährt der Spanner wieder rein und TDC zu Markierungen passen zwar aber das ist ja nicht sinn der sache xD wenn du wieder in Uhrzeigersinn drehst dreht sich die Riemenscheibe aber nocken bleiben stehen...
