» hauptkabelbaum frage an die experten /mpfi swap Seite 3

David · 11.09.2012, 18:00

Hi

habe hier ein paar fragen an die experten.

Bin in meinem eg4 einen ej2 motor am einbauen.der einbau kein akt.

Jetzt habe ich nur probleme beim hauptkabelbaum.

Der kabelbaum ist vom eh6.

Frage eins habe am steuergerät angefangen zuverlegen ging auch super zuerst

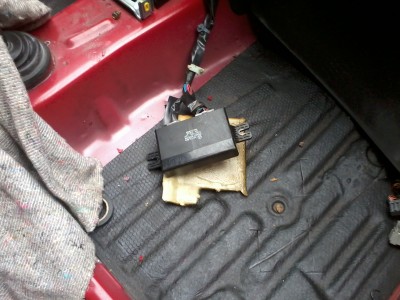

nur in der mite war so ein kadten siehe bild.ich würde halt gerne wisen was das ist.

2.frage ich habe ein stecker übrig siehe braun bild.

3.frage habe am lenkrad ein stecker frei.kann das sein das es eer stecker für heckwischer ist der eh hat ja keine?

4.frage rechts beim ecu gehts ja durch die tür der kabelbaum.an meinem eh baum gehts auch links durch die tür beim eg4 nicht wieso ,da sind jetzt nur stecker

hat jeman ne anschlusszeichbung oder so.

Gruß

DarkAngel1977 · Gesperrt Anmeldedatum: 14.02.2010 Beiträge: 9669

Der kleine schwarze Kasten ist eine Wegfahrsperre. Diese ist zwischen Zündschloß und Benzinpumpenrelais gesteckt. Falls du den Codeschlüssel dazu nicht hast, kannst du sie ja entfernen, indem du die Stecker an den Enden auseinander ziehst, und danach ohne die WFS wieder zusammen steckst.

Der braune Stecker ist einer von denen, mit denen die WFS angeklemmt ist

David · 11.09.2012, 18:34

DarkAngel1977Der kleine schwarze Kasten ist eine Wegfahrsperre. Diese ist zwischen Zündschloß und Benzinpumpenrelais gesteckt. Falls du den Codeschlüssel dazu nicht hast, kannst du sie ja entfernen, indem du die Stecker an den Enden auseinander ziehst, und danach ohne die WFS wieder zusammen steckst.

Der braune Stecker ist einer von denen, mit denen die WFS angeklemmt ist

ok cool das problem schon gelöst also nur die kabel verbinden,richtig?

Und den einen stecker lass ich so.

Weißt du zu den anderen sachen was.auf dem bild wo der braune stecker ist sind auch noch zwei weisse große links.die zwei kann ich auch nichz zuordnen.das einzige sie passen in einander.ist das richtig?

Kann doch nicht wahr sein,da bau ich zwei motoren um in der zeit

DarkAngel1977 · Gesperrt Anmeldedatum: 14.02.2010 Beiträge: 9669

Die 2 weißen gehören zusammen. Und der Braune gehört in das kleine graue Relais, was auf deinem Boden liegt. Der Stecker kommt ja von der Wegfahrsperre. hast du den Schlüssel dazu, um die zu deaktivieren?

David · 11.09.2012, 18:43

DarkAngel1977Die 2 weißen gehören zusammen. Und der Braune gehört in das kleine graue Relais, was auf deinem Boden liegt. Der Stecker kommt ja von der Wegfahrsperre. hast du den Schlüssel dazu, um die zu deaktivieren?

ok weisse geregelt.

Nein den schlüssel hab ich nicht.

Wieso ist setze doch die wegfahrsperre aus wenn ich in der mitte den kssten rausschmeisse?

In welcher kasten meinst du?von der wegfahrsperre habe ich den nur in der mitte oder meinst du ins benzinpumpenrelais.

DarkAngel1977 · Gesperrt Anmeldedatum: 14.02.2010 Beiträge: 9669

Verfolge mal den Kabelbaum vom braunen Stecker, dann endest du an der Wegfahrsperre. dann den Kabelbaum weiter verfolgen, und schon kommt noch ein brauner Stecker. Diesen trennen und in das Relais mit dem schwarzen Pfeil, welches auf dem Boden liegt.

David · 11.09.2012, 18:55

DarkAngel1977Verfolge mal den Kabelbaum vom braunen Stecker, dann endest du an der Wegfahrsperre. dann den Kabelbaum weiter verfolgen, und schon kommt noch ein brauner Stecker. Diesen trennen und in das Relais mit dem schwarzen Pfeil, welches auf dem Boden liegt.

ok verstehe ich richtig ich muss den kasten umgehen?

Reicht das nicht wenn ich nur die kiste raus mache?und die kabel verbinde?

DarkAngel1977 · Gesperrt Anmeldedatum: 14.02.2010 Beiträge: 9669

Wenn du die " Kiste raus machst, hast du NUR 1 braunen Stecker, der muss in den grauen kasten mit dem Pfeil. Ansonsten wird der NIEMALS anspringen

David · 11.09.2012, 19:03

DarkAngel1977Wenn du die " Kiste raus machst, hast du NUR 1 braunen Stecker, der muss in den grauen kasten mit dem Pfeil. Ansonsten wird der NIEMALS anspringen

ok alles klar werde ich direkt morgen schauen.muss ich bestimmt wieder den kabelbaum rausmachen.

Dank dir jetzt habe ich es verstanden.

Zu dem fehlenden stecker am lenkrad weisst nichts?und wie mit der seite klarkomme damit ich den kabelbaum nach hinten verbunden bekomm.

Gruß

DarkAngel1977 · Gesperrt Anmeldedatum: 14.02.2010 Beiträge: 9669

Der Kabelbaum muss hinter und über dem Sicherungskasten verlegt werden. Musst n bisschen schauen, wo der am besten liegt und ohne große Spannung ist. Notfalls mit Kabelbindern befestigen.

Der EH6 hat keinen Heckwischer. hast du n Stecker frei, oder im Wischerhebel n Steckplatz frei?

Den kabelbaum musst du nicht rausmachen, um die WFS auszubauen, nur schauen, wo das andere Ende des WFS-Kabelbaum ist, und dort trennen, und wie bereits gesagt, den freien braunen Stecker dann ins Pumpenrelais
