» B20-vtec, neue Block x2 - 2023 Jetzt zu Dritt! S.77

EarL_VTEC · 13.09.2016, 19:19

Da sind wir gespannt ich kenn mich leider nicht mit Metallbearbeitung aus aber polieren wird doch nicht reichen oder? Ich nehme an die Oberfläche muss doch verdichtet, erhitzt und irgendwie gehärtet werden sodass keine Riefen entstehen wie ich sie in der Vergangheit bei diesen Nocken mal gesehen habe.

Headshot91 · 26.09.2016, 23:01

soooooooo

es gibt neuigkeiten bei der xspower nockenwelle!!

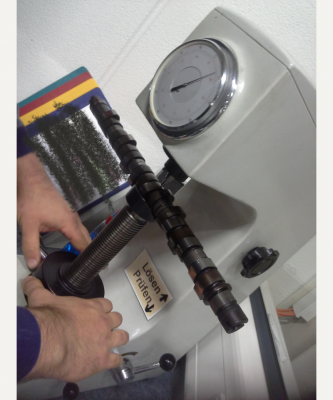

Ich habe die wellen jetzt mal auf härte geprüft.

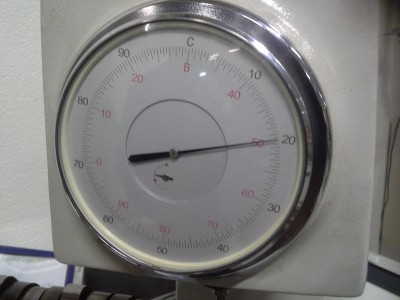

die oem
weißt eine HRC härte von ~50 auf, was schon recht ordentlich ist!

die xspower
haben zwischen 12-15hrc !!

auch durch z.b kratzprobe mit harten bzw weicheren material bestätigt sich diese niedrige härte!
Vergütungsstahl unbehandt hat so 5-10hrc , also nicht viel härter wie ungehärtet.

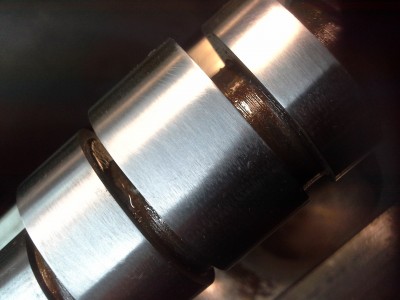

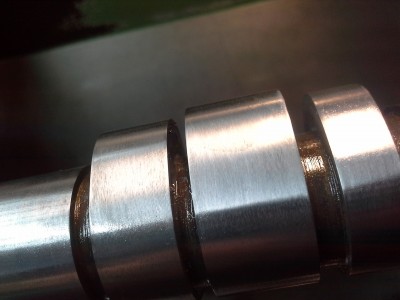

Weiterhin habe ich angefangen die Nockenwellen zu "polieren" es sind ~0.004mm Fassetten dran, umsoweiter man richtung 4zylinder kommt umso schlimmer. (warscheinlich fertigungstechnisch zurückzuführen)
Die passsitze sind auf der länge von 30mm 0.01mm konisch geschliffen :no:

Maßlich aber völlig i.o (29,96-29,97mm)

soweit habe ich jetzt eine nockenwelle ready zum härten lassen.

----> hat jemand erfahrung mit einem guten motorbauer der mir die nockenwellen härtet ? ggf muss das material aufgekohlt werden wenn es billig mat ist...
wenn nicht werde mich mal im natz schlau machen. ggf härte ich auch selbst, vill ergibt sich das mal.

Auto läuft immernoch top ~8tkm

lg

AiC · 27.09.2016, 06:57

Headshot91soooooooo

es gibt neuigkeiten bei der xspower nockenwelle!!

Ich habe die wellen jetzt mal auf härte geprüft.

die oem
weißt eine HRC härte von ~50 auf, was schon recht ordentlich ist!

die xspower
haben zwischen 12-15hrc !!
auch durch z.b kratzprobe mit harten bzw weicheren material bestätigt sich diese niedrige härte!
Vergütungsstahl unbehandt hat so 5-10hrc , also nicht viel härter wie ungehärtet.

lg

,

Heftig

wie gesagt ein Kollege hatte eine Compcams Stage 1 verbaut und da hat sich dann die Lager und Nockenwellenoberfläche runter gerubbelt o.O wahrscheinlich selbes spiel wie hier.... echt ne Frechheit sowas zu vertreiben...

EarL_VTEC · 27.09.2016, 07:14

Schön das Du die Nockenwellen "pimpst" ^^

Probier mal bei denen die nehmen 35 Euro für das härten je Welle:
http://www.imotecgmbh.de/LeistungsTeile/Nockenwellen/NW_schleifen/nw_schleifen.html

stussy · 27.09.2016, 19:15

Haste mal geschaut ob man nicht das Profil der xs Wellen auf eine oem Wellen schleifen kann?

Headshot91 · 27.09.2016, 21:10

stussyHaste mal geschaut ob man nicht das Profil der xs Wellen auf eine oem Wellen schleifen kann?

Darum geht es nicht. Ich habe die Wellen geschebkt bekommen.... und mich gefragt warum diese schnell verschleißen.
Wenn ich sie jetzt für <100€ top bekomme ist es imens günstiger wie gute nockenwellen.
die wellen passen perfekt zu diesem lowbugdet projekt, viel handarbeit wenig kosten

ich denke sowas aufzudecken und auch mal zu zeigen das das alles nicht mit perfekten mitteln gemacht werden muss, ist doch gerade der Reiz an diesem Projekt.
Natürlich kann ich beim motor überholen alles neu machen, aber ist das wirklich für manche so sinnvoll?

ich arbeite gerade an meinem nächsten Projekt, eine "maschine" wird klasse!

ps

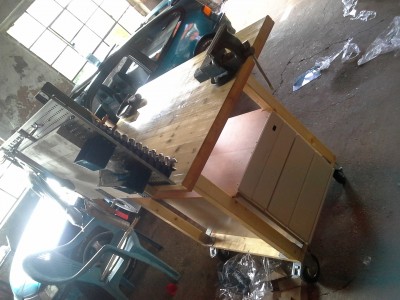

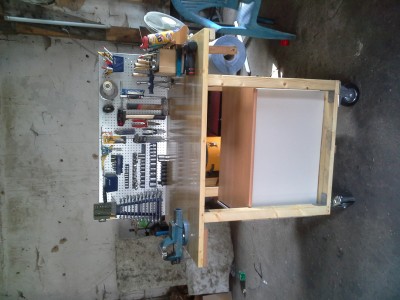

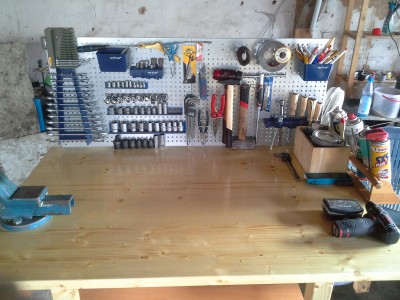

hier noch bilder vom Fertigen Werkstattwagen

stussy · 27.09.2016, 21:15

Ist ja nur ein Vorschlag. Gerade weil du die Wellen liegen hast, könnte man die ausmessen und dann evtl oem Wellen auf das Maß umschleifen. Ist halt auch günstiger als neue Wellen.

kevin2310 · 03.11.2016, 01:29

wann gehts hier weiter?^^

Headshot91 · 03.11.2016, 02:32

kevin2310wann gehts hier weiter?^^

wunderschönen,

Ja es geht noch weiter..... aber mit kleineren schritten.
Ich stehe gerade vor meiner Maschinenbau Prüfung. D.h jede woche 2klausuren.

Es geht ab nächstes jahr mehr als vorher vorran.
Hab momentan ein kleines nebenprojekt "Bau einer CnC fräs/drehmaschine mit 4achsen"

Kann ja mal paar bilder reinhauen.

Nockenwellen
Die nockenwellen liegen rum, eine ist schon poliert, die andere muss noch.
Es ist schon alles soweit vorbereitet, dass ich sie härten kann :yes:

.

Also hier ist nichts tot!!

große liebe und bleibt geschmeidig!

AiC · 03.11.2016, 06:54

Viel Erfolg bei deinen Prüfungen rock das Ding

und danach weiter mit dem Projekt ^^ bin gespannt ob das mit den Nocken klappt
