»Minime Swap D16Y7 zu D16Y8 nur Elektronikarbeiten

chikitomo · 04.08.2009, 19:02

So ich fang denn mal mit meinen ersten Guide an

habe ihn vor kurzen für jemanden aus dem Forum geschrieben (Privat als PN) und fand es zu Schade ihn verfallen zu lassen.

Eins noch! ich bin nicht der beste in Rechtschreibung

Elektronikarbeiten beim Minime Swap D16Y7 zu D16Y8
(Auf Grundlage einer D16Z6 Ansaugbrücke!)

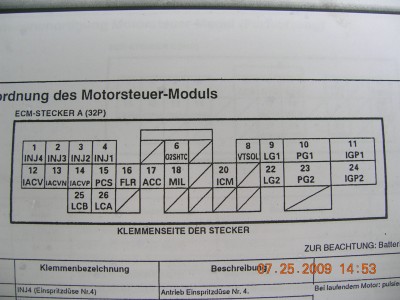

Als erstes nimmste deinen Stecker A von deinen Ej6 kabelbaum und ziehst in aus das ECU. Dann nehme man ne kleine nadel oder so und versuche die weiße schmale abdeckung am Stecker A nen stücke auszuhebeln. Damit man die Pin´s aus und einstecken kann
Dann ziehste PIN 13 (IACVN) Orange kabel raus und stecke ihn in den leeren Slot 8 (VTSOL) rein. Nun ziehste PIN 14 (IACVP) raus und seckst diesen in den leeren Slot 12 (IACV) ganz am rand.
P.S. Zum ausdrücken der PIN´s am besten auch ne Nadel verwenden.
Jetzt die weiße abdeckung wieder richtig in den Stecker A eindrücken und schon ist man mit den Umpinen fertig.

BILD 1

Motorhaube auf und weiter gehts

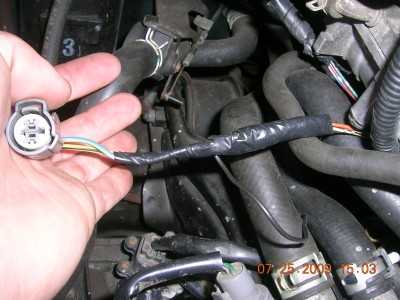

Jetzt suchen wir erstmal unseren IAC-Stecker an unser Ej6 Motorkabelbaum. Das Teil sitzt irgendwo in nähe der Drosselklappe bzw Ansaugbrücke und sie so aus. (Siehe Bild Unten)
Er hat 3 Kabel und seine Kabelfarben sind: 1. Schwarz-Blau, 2. Swarz-Gelb und 3. Orange

Bild 2

Wenn wir ihn gefunden haben dann nehme man nen Scheitenschneider oder anderes behilfsmittel und ab mit den Stecker
Nun nimmste das Orange Kabel und verlängerst es mit nen Stücke kabel um 20-30 cm. Das wird unser Vtec-Kabel. Da wir noch wissen haben wir nen Oranges Kabel in den Slot 8 fürs Vtec-Singnal gepinnt. die ist dieses Orange kabel
Nun nehme man das ende unser verlängerung und verbinde es mit dem Vtec-Ventil. Ich hatte dazu diesen Vtec-Stecker. denn habe ich mir von nen D16Z6 kabelbaum abgeschnitten. Hatte zum glück 2 stück rumzuliegen. Wenne auch diesen stecker haben solltest den verbindeste das kabelende halt mit denn stecker (seine kabelfarbe Grün-Gelb). Oder Direkt dran Löten oder so. Ach was weiss ich du wirst es schon dran bekommen

Bild Unten sieht man mal wie ich es mit meinen Vtec-Ventil verbunden habe
P.S. nicht wundern das 2 Kabel zu meinen Vtec-Ventil gehen. das eine ist für meine Vtec-LED im Innenraum

Bild 3

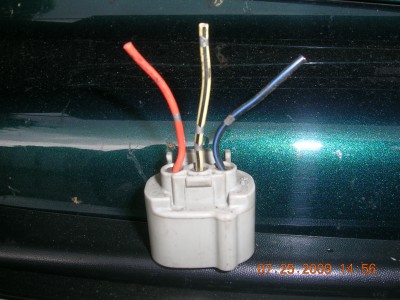

So wenn wir soweit sind denn kümmern wir uns um unser IAC-Stecker.
Achtung!!! mein umbau Beruht auf ner D16Z6 Absaugbrücke.
glaube aber nicht das ne D16Y8 ASB viel anders seien wird.
Da wir ja noch 2 Kabel von 3 Kabeln von unseren abgeschitten Ej6 IAC-Stecker über haben. Verbinden wir die mit unseren D16Y8 IAC-Stecker fals er ferfügbar ist.(in meinen fall D16Z6 IAC-Stecker)!! Ansonsten wieder Löten oder so. Man hat denn zu 50% glück das die kabel gleich beim ersten mal richtig verbunden sind. sonst kabel tauschen. das wird man spätesten sehen wenn er nen Fehlercode anzeigt.
Ich habe meinen D16Z6 IAC-Stecker der die Kabelfarben 1. Blau-Gelb und 2. Schwarz-Gelb hat mit die des Ej6 kabelbaum 1. farbe war ja Schwarz-Blau und 2. Schwarz-Gelb so verbunden.
Stecker Blau-Gelb an Ej6 Kabelbaum Schwarz-Blau
und
Stecker Schwarz-Gelb an Ej6 Kabelbaum Schwarz-Gelb
hat auf anhieb geklapp und es wurde auch keine Fehlercods angezeigt.

Bild Unten zeigt wie ich meinen IAC-Stecker und die Verlängerung für das Vtec-Ventil verbunden habe.

Bild 4

Wenn das alles getan ist, wieder schön zusammen bauen und schauen ob nen Fehlercode angezeit wird. Bei mir ging alles sofort glatt. Ohne irgendwelche Probleme.
Das war alles was man an der Elektronik und Umpinnen machen muss.

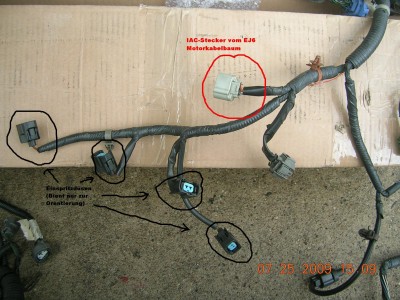

Zum Schluss noch nen paar Bilder wo man was findet.

Infobilder

P.S. werde ihn in den nächsten tagen weiter überarbeiten und bin für verbesserungsvorschläge oder hinweise dankbar.

Vielen Dank!

mfg Tino

Eddy272 · 08.08.2010, 08:52

hallo, kannst du nochmal die bilder hochladen, wäre sehr nett und ne riesen hilfe!!!

RGT · 10.12.2010, 12:22

tino, kannst du nochmal die bilder hochladen.

xxLexanixx · 04.06.2011, 15:00

Bilder wären perfekt! Hab grad irgendwie ein elektronikproblem

c0la · 06.07.2011, 11:37

Biiiilder !

chikitomo · 25.12.2011, 10:09

habs endlich geschaft nach fast 2,5 jahren

c0la · 25.12.2011, 10:19

Wunderbar ! ;-)
