» Turboumbau Aufbau/Herstellung etc. Bilderthread ?

1HGEJ2 · 16.01.2019, 18:51

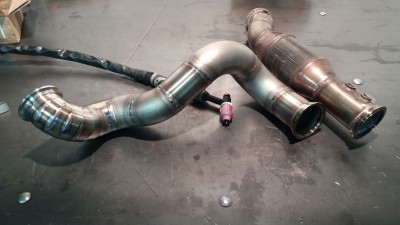

Oh man..wenn ich die Bilder sehe dann kommt mir das Essen wieder hoch :/ echt traurig die abzocke und verarsche oben drauf. Da ist mein Turbokit ja um welten besser was ich zurzeit Verkaufe...fast fertig meine neue downpipe. Wie gesagt bin nur hobbyschweisser

Maiki 007 · 16.01.2019, 20:21

Das schaut doch klasse aus!

Sag mal warum macht man eigentlich das mit den tausend Segmenten.

Ich löse das alles mit Bögen oder Winkeln...

Welchen Vorteil hat das außer einer speziellen Optik die einem auch erstmal gefallen muss.

Habe das in der Tat schon oft gesehen aber der Sinn erschließt sich mir nicht.

Shibu · 16.01.2019, 20:45

Naja Platzmangel und filigranere Bögen würde mir da einfallen. Oder ganz einfach um Verschnitt zu vermeiden?
Interessante Frage!^^

nurich · 16.01.2019, 21:20

Meine downpipe und Ladeluftverrohung sieht auch so aus . Der Grund war bei mir ganz einfach : man kann engere radien bauen wie sie fertig gekaufte Bögen haben , im Shuttle ist der Platz stark begrenzt, die Optik und je nachdem auch die Ersparnis, wenn ich mir angucke was so mancher Edelstahlbogen in 3" kostet und vielleicht auch einfach Bock am schweißen

1HGEJ2 · 16.01.2019, 22:31

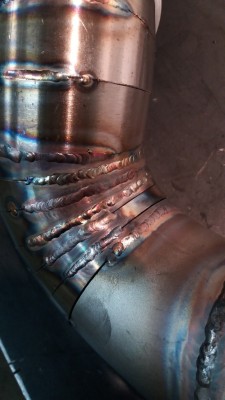

Diese pie cuts verwende ich an 1. Stelle wenn ich keinen normalen Bogen verwenden kann. Zb schlug der bogen direkt an den ep3 servo motor an. Ein engerer bogen schlug an das axial gelenk an

...so kann man natürlich keinen auspuff fahren..3. Möglichkeit war pie cuts..mit denen kann man extrem enge radien verwirklichen. Sie sind leider aufwändig zu sägen und zu schweissen. Weil die zuschnitte wo sie eng zu laufen soooo dünn sind, dass sie beim schweissen wegbrennen. Aber da hilft nur sehr wenig ampere und kurze schweissungen. Pie cuts mag ich nicht so ich würde auch gern alles in bögen bauen. Geht aber platztechnisch bei manchen fahrzeugen eben nicht.

Maiki 007 · 16.01.2019, 22:44

Ah verstehe...

Ich schneide in solchen Fällen immer die Bögen ein bzw. nehme Segmente raus und Schweiße das wieder zusammen. Dann ist das idR mit 2-3 Nähten im Bogenradius Mittig erledigt.

1HGEJ2 · 16.01.2019, 23:34

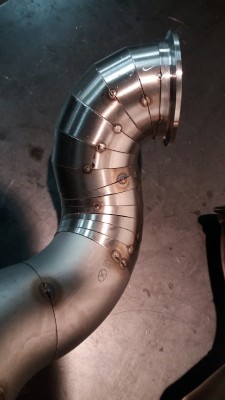

Ja das kann man auch machen..hätte bei mir aber nicht geholfen :/ brauchte halt nen direkten Abgang nach unten

EarL_VTEC · 17.01.2019, 08:49

Sieht aus wie die gemein gefährliche Cobra 11 Schlange :hrhr:

Shibu · 17.01.2019, 09:41

Männer Puzzle xD

1HGEJ2 · 18.01.2019, 08:16

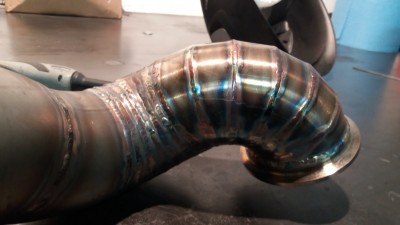

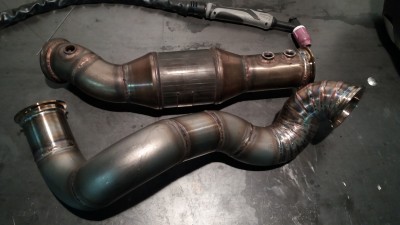

Gestern wurde meine downpipe fertig. Sehr zeitintensiv diese pie cuts aber bin sehr froh das ich es hinter mir habe.
