» Pauls eg9 Langzeit Projekt!

wuseldusel · 14.02.2016, 13:12

Von der Ersatzteilnummer nicht. Ist aber beides ein Öffner.

Eg9 racer · 14.02.2016, 13:22

Sollte also klappen mit dem

wuseldusel · 17.02.2016, 20:15

Eg9 racerHey wuseldusel frage an dich

Schalter kam heute an bei getretenen Kupplungspedal ist Durchgang zwischen den beiden Kontakte, bei nicht betätigter Kupplung ist kein Durchgang.

Ist das richtig so?

Ich schaue morgen Abend mal am Auto nach.

Werkstatt-Handbuch Ausgabe 92 sagt, Durchgang bei getretenem Pedal. Werkstatt-Handbuch Ausgabe 95 sagt aber,Durchgang bei nicht getretenem Pedal. Symbole im Schaltplan zeigen das auch an.

Eg9 racer · 17.02.2016, 20:25

Ohje also heißt es Warscheinlich nur erstmal testen wa.

Ja wäre dir sehr dankbar darüber.

wuseldusel · 18.02.2016, 18:38

Also, Durchgang beim gelösten Pedal, kein Durchgang beim getretenem Pedal.

Eg9 racer · 18.02.2016, 18:48

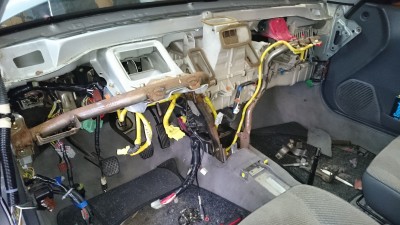

So hauptkabelbaum komplett fertig gelötet.

Jetzt bin ich am Instrumenten kabelbaum und da ich ja einen kanadischen Tacho mit Dimmer habe, habe ich laut Anweisung auf Pin b12 also Tacho stecker plus hingelegt und dann wurde noch gesagt ich soll die Masse ändern, aber wie?

Und der Instrumenten wird ja mit dem hauptbaum über einen grauen stecker zusammengefügt. Vom Instrumentenkabelbaum Rolll das rote kabel statt an der stelle von schwarzen sein ist das korrekt so? Weil das Gegenstück quasi der hauptbaum da ist statt ein schwarzes ein rotes.

Was tun komme mit die schalt Pläne auch nie weiter.

Und damit ihr wisst was ich meine kommen die Bilder.

EJ9_Driver · 06.03.2016, 17:30

Cool das es bei dir voran geht.

geht dein Dimmerschalter jetzt? Habe nämlich in meinem EJ9 vor das Ding nachzurüsten, aber iwie sagt jeder was anderes bezüglich den Anschlüssen..... Dürfte ja zwischen EG/EJ und EJ/EK nicht viel Unterschied sein

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "Pauls eg9 Langzeit Projekt!" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht
wuseldusel Premium-Member Anmeldedatum: 10.10.2009 Beiträge: 3179 Wohnort: Nähe vom Hamsterberg	14.02.2016, 13:12 zitieren Von der Ersatzteilnummer nicht. Ist aber beides ein Öffner. Gefällt mir Teilen twittern
▲	pn

Eg9 racer Premium-Member Name: Paul Geschlecht: Fahrzeug: Civic Eg9,Civic Eg5,Trabant 601 deLuxe Anmeldedatum: 01.09.2013 Beiträge: 1272 Wohnort: Hoyerswerda	14.02.2016, 13:22 zitieren Sollte also klappen mit dem Verfasst am: 17.02.2016, 16:05 zitieren Hey wuseldusel frage an dich Schalter kam heute an bei getretenen Kupplungspedal ist Durchgang zwischen den beiden Kontakte, bei nicht betätigter Kupplung ist kein Durchgang. Ist das richtig so?
▲	pn

wuseldusel Premium-Member Anmeldedatum: 10.10.2009 Beiträge: 3179 Wohnort: Nähe vom Hamsterberg	17.02.2016, 20:15 zitieren Eg9 racerHey wuseldusel frage an dich Schalter kam heute an bei getretenen Kupplungspedal ist Durchgang zwischen den beiden Kontakte, bei nicht betätigter Kupplung ist kein Durchgang. Ist das richtig so? Ich schaue morgen Abend mal am Auto nach. Werkstatt-Handbuch Ausgabe 92 sagt, Durchgang bei getretenem Pedal. Werkstatt-Handbuch Ausgabe 95 sagt aber,Durchgang bei nicht getretenem Pedal. Symbole im Schaltplan zeigen das auch an.
▲	pn

Eg9 racer Premium-Member Name: Paul Geschlecht: Fahrzeug: Civic Eg9,Civic Eg5,Trabant 601 deLuxe Anmeldedatum: 01.09.2013 Beiträge: 1272 Wohnort: Hoyerswerda	17.02.2016, 20:25 zitieren Ohje also heißt es Warscheinlich nur erstmal testen wa. Ja wäre dir sehr dankbar darüber.
▲	pn

wuseldusel Premium-Member Anmeldedatum: 10.10.2009 Beiträge: 3179 Wohnort: Nähe vom Hamsterberg	18.02.2016, 18:38 zitieren Also, Durchgang beim gelösten Pedal, kein Durchgang beim getretenem Pedal.
▲	pn

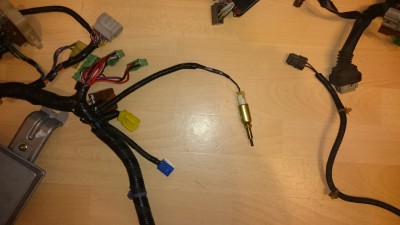

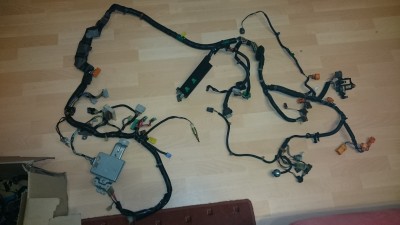

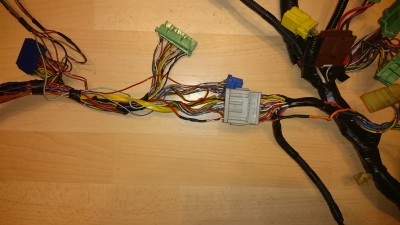

Eg9 racer Premium-Member Name: Paul Geschlecht: Fahrzeug: Civic Eg9,Civic Eg5,Trabant 601 deLuxe Anmeldedatum: 01.09.2013 Beiträge: 1272 Wohnort: Hoyerswerda	18.02.2016, 18:48 zitieren So hauptkabelbaum komplett fertig gelötet. Jetzt bin ich am Instrumenten kabelbaum und da ich ja einen kanadischen Tacho mit Dimmer habe, habe ich laut Anweisung auf Pin b12 also Tacho stecker plus hingelegt und dann wurde noch gesagt ich soll die Masse ändern, aber wie? Und der Instrumenten wird ja mit dem hauptbaum über einen grauen stecker zusammengefügt. Vom Instrumentenkabelbaum Rolll das rote kabel statt an der stelle von schwarzen sein ist das korrekt so? Weil das Gegenstück quasi der hauptbaum da ist statt ein schwarzes ein rotes. Was tun komme mit die schalt Pläne auch nie weiter. Und damit ihr wisst was ich meine kommen die Bilder. Fertiger hauptbaum DSC_0132.JPG - [Bild vergrößern] Endlich nun auch mit dem hoffentlich richtigen Sensor DSC_0133.JPG - [Bild vergrößern] Verbindung zwischen Hauptkabelbaum und Instrumentenkabelbaum DSC_0134.JPG - [Bild vergrößern] Schwarzes kabel kommt vom Instrumentenkabelbaum wo ich das rote rangemacht habe nach dem stecker ist ein rotes vom hauptbaum DSC_0135.JPG - [Bild vergrößern] Verfasst am: 28.02.2016, 18:51 zitieren So Leute, da nun der mpfi Umbau für das kommende Wochenende geplant ist wollte ich gleich noch den Tempomat mit verbauen. Dafür muss ich aber noch den Tachokabelbaum fertig bekommen, ich hoffe irgendjemand von euch kann mir auf die Sprünge helfen zwecks den Tacho Dimmer habe mal ne kleine Auflistung gemacht wo welches kabel vom Dimmer hin geht. Auf geht's Dimmer Schalter kabel rot/schwarz geht an Sammelstecker blau grüner Stecker Sicherungskasten Schalter Heckscheibenheizung Schalter Nebelschlussleuchte Stecker Radio Stecker Zigarettenanzünder Stecker Warnblinklicht Stecker Uhr Cruise Lampe Tacho Tachobeleuchtung Dimmer Schalter Kabel schwarz geht an Sammelstecker blau grüner Stecker Sicherungskasten Schalter Nebelschlussleuchte Stecker Uhr Schalter Warnblinklicht Stecker Tacho masse geht auf Drehzahlmesser, Tankanzeige, Temperaturanzeige, Geschwindigkeitsanzeige SRS Lampe Tacho Cruise Lampe Tacho Dimmer Schalter Kabel rot geht an Tacho Stecker Pin b12 Tachobeleuchtung SRS Lampe Tacho Cruise Lampe Tacho Das einzelne Tachokabelbaum Masse Kabel schwarz geht an Radiostecker Nun zum Hauptproblem das rote kabel was vom Dimmer kommt geht angeblich an den grauen stecker der über dem Sicherungskasten sitzt. Aber an der stelle ist ein schwarzes kabel wo das rote eigentlich hin soll. Grauer stecker Sicherungskasten kabel schwarz geht an grüner Stecker Sicherungskasten Zigarettenanzünder Heckscheibenheizung Schalter Nun die Frage muss das rote kabel nun mit eingebunden werden am schwarzen kabel beim grauen stecker? Oder kommt das ganz woanders hin? Hoffe es kann mir irgendjemand in dieser Sache noch helfen, aus dem schaltplan werde ich nie schlau. Danke an alle die mir helfen. Gruß Paul Verfasst am: 06.03.2016, 17:26 zitieren So es gibt mal wieder große Neuigkeiten, habe mit Marcel meinen mpfi Umbau gemacht, Desweiteren wurde gleich der b hauptkabelbaum verlegt und srs nachgerüstet. Für das srs System mussten zwei halter eingeschweißt werden. Auch mein Tempomat wurde verbaut was allerdings nicht funktioniert, nicht mal die Lampe leuchtet wenn ich den Knopf drücke Birnen sind aber ganz. Fehleranalyse muss noch gemacht werden ich vermute das kein Strom anliegt. Nach 14 Stunden Arbeit war dann der mpfi Umbau fertig mit allen Drum und dran. Großes dank nochmal an Marcel für die tatkräftige unterstütztung und auch ein dank an Rene das er mir die Räumlichkeit gestellt hat. Kommentare, Fragen und Kritik ist erwünscht. Gruß Paul DSC_0174.JPG - [Bild vergrößern] DSC_0176.JPG - [Bild vergrößern] DSC_0179.JPG - [Bild vergrößern] IMG-20160306-WA0002.jpg - [Bild vergrößern] IMG-20160306-WA0003.jpg - [Bild vergrößern] IMG-20160306-WA0005.jpg - [Bild vergrößern] IMG-20160306-WA0007.jpg - [Bild vergrößern] IMG-20160306-WA0006.jpg - [Bild vergrößern]
