» B20-vtec, neue Block x2 - 2023 Jetzt zu Dritt! S.77

*RaZoR* · 19.11.2017, 14:03

Bitte weitermachen verfolge das immer wieder mit großen Interesse

SaveTheSohc · 19.11.2017, 14:29

Super interessant, weiter machen

Bleibt der Block immer noch Stock?

Und wenn du es wirklich schaffst die Einlässe in Golfball Technik zu machen, würde ich gerne dan mein Kopf bei dir abgeben

Ist zwar ein k20, aber im Nachhinein werden denke ich sehe viele Interesse haben...

<!V!> · 19.11.2017, 14:33

Ich wäre auch sehr für die weitere Dokumentation deiner Vorhaben! Ist extrem interessant!

EJ9_Driver · 19.11.2017, 14:43

Respekt was du so auf die Beine stellst. Fräse selbst gebaut usw
Wie genau arbeitet die eigentlich?

Headshot91 · 19.11.2017, 15:11

EJ9_DriverRespekt was du so auf die Beine stellst. Fräse selbst gebaut usw
Wie genau arbeitet die eigentlich?

Theoretisch kann man auf 0'001mm arbeiten. Aber es ist alles nicht so stabil und günstige führungen. Momentan ~ 0.05mm (führungen verbesseren ~500€)
Der kopf ist so auch nicht perfekt Plan, das Arbeite ich per Hand nach.
wenn gewünscht mache ich mal ein bild mit Haarlinial ~0.05mm liegt das
Wenn ich mit dem werkzeug antaste ist die wiederholgenauigkeit aber echt super.
Es fehlt jetzt noch die 4th Achse für nockenwellen oder so spielchen.

@SOHC
Kanal ist nicht easy da es schwer ist das Modell dafür zu erstellen.
Und dazu kommt noch dieses muster auf die Fläche zu bekommen, hab mit 3freunden(experten in 3D) geredet, haben keine lösung gefunden.
Zudem ist die kontur innen größer (hinterschnitt) hobbyprogramme können das nicht berechnen.
(Ggf mache ich es mit solidcam bei einem freund)

block
Es kommen b18 pleuel rein. Diese sind 0.9mm länger. Hoffe ich bekomme das passend.
Der Kolben muss ggf angepasst werden. Will am pleulauge auch material wegnehmen mit der Fräse.

Zudem wird diesmal auf jedenfall schwungrad leichter gemacht.

ich kann nicht alles auf einmal, jedes Jahr wird es besser. Es ist jetzt der erste versuch

Eg9 racer · 19.11.2017, 16:29

Headshot91
Eg9 racer....“....“....

Mache weiter so, verfolge das schon ne weile mit.

Danke

Wann bauen wir bei DIR B20vtec ein?

Bin noch nicht auf den Geschmack vom B20 gekommen.
Will erstmal mein B16reinhängen, aber erstmal andere sachen am Auto machen.

Wie gesagt sehr großen Respekt für das was du auf die Beine stellst. Du bist mit unter den top5 von den Projekten hier die mir gefallen.

Lori-DC2 · 19.11.2017, 19:20

Sehr cool, auf jeden Fall weiter dokumentieren.

Wusste gar nicht, dass man mit Solid auch FEM Berechnungen machen kann!? Wie geht das, braucht man dafür ne extra Lizenz?

Wegen der Golfballoberfläche... denke schon, dass man das konstruiert bekommt.
Nur woher erstmal die Daten vom Kanal? Sowas rückt ja keiner freiwillig raus... Mit nem 3D Scanner einscannen wäre vielleicht ne Möglichkeit.
So hab ich mir das jedenfalls mal gedacht.

Auf deiner Fräse wirste das dann sicher nicht hinbekommen, 5 Achsfräse wäre schon top. Aber sowas haste ja sicher auf Arbeit.

EJ9_Driver · 19.11.2017, 20:12

Bei den Kanälen wird man wohl ums scannen nicht drum rum kommen. Aber selbst dabei erreicht man ja nicht alle Hinterschnitte

Headshot91 · 19.11.2017, 22:52

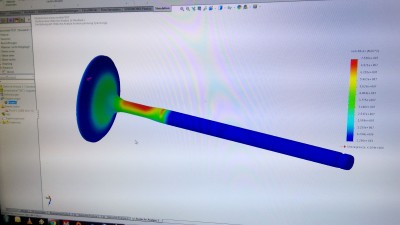

FEM

Ja man kann auch flow (luftstrohm) usw messen/berechnen.
Dafür braucht man für alles eine Lizenz. (Kann dir per Pn mehr dazu erzählen, will hier nicht vollmüllen)

Kanal
Ich habe den Brennraum ja schon gemacht. Einfach viele Maße nehmen und etwas schätzen. Der Kanal wird ja eh etwas “umgeformt“.
Alternativ kann man auch einen zersägen zum messen. (B16 kopf kostet ~100€)

Meine Fräse kann nur 3Achsen momentan, ja. ABER
Mit einem Kugelfräser wo die kugel z.b 10mm ist und der Schaft nur 4mm kann man schon ohne 4/5Achse einen hinterschnitt von 3mm fahren.
Sowas können gute Programme wie solidcam berechnen. Meine “billig“/hobby programme können das nicht.
Ich denke das eine kombination zwischen maschine und handarbeit das beste ist. Werde mit der maschine die Kanäle zumindest oben alle angleichen, sodass sie dann auch perfekt zum angepassten Krümmer/Asb passen.

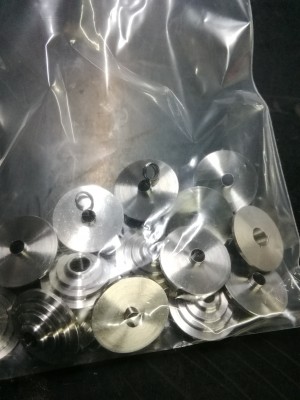

gibt auch wieder was neues zu bestaunen

Muss jetzt nur noch innen die schräge rein und rückseite glätten.
Ich mess gleich mal das tatsächliche Gewicht.

klimperkasten · 20.11.2017, 13:35

meinen respekt dafür

nächstes jahrwill ich mir auch noch eine cnc fräse in groß bauen momentan erne ich mit einer in din a3 größe :-)

zum bauen von eigenen nockenwellen wäre eine Nockenwellenshcleifmaschine evtl interessant was man auch als low budget projekt machen kann ^^

dafür gibt es einige technische zeichnungen im internet und anleitungen in gewissen tuning bücher.

muss heute abend mal schauen wie das buch nochmal heist wo eine Anleitung mit dabei ist.
