» Zusatzinstrument Wassertemperatur Anschluss ?

Psycho_21 · 08.11.2012, 13:44

Hi an alle,

Ich hab mir von gauge ein zusatzinstrument Wassertemperatur eingebaut hab Masse, plus und licht angeschlossen, und das 4 Kabel an den Orginalsensor dran gemacht, aber das Teil zeigt mir nichts an,
die Normale anzeige läuft noch nebenbei mit und zeigt auch was an, weis jemand woran das liegen kann.

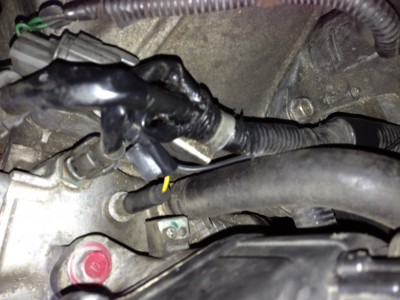

Wassertemperatur Sensor beim D16Z6 liegt doch unter dem Zündverteiler und hat nur ein Kabel. Der mit dem Gelben Kabel auf dem Foto da hängt meine Anzeige dran.

Danke vorab schon mal :-)

[/img]

Spike2008 · 08.11.2012, 18:36

Du hast die Zusatzanzeige einfach an den Sensor der OEM Wassertemp.-Anzeige geklemmt?
Brauchen die Zusatzanzeigen nicht immer die dazugehörigen Geber? Signal passt do sonst gar nicht, oder?

Psycho_21 · 08.11.2012, 18:57

Ja hab ihn einfach an den OEM geklemmt, hier hat mal jemand nen Thread eröffnet mit nem EJ9 der hat ihn auch so angeschlossen, da hab ich mir gedacht das Probier ich auch mal aus :-)

, geht ja nur ein Kabel raus beim zusatzinstrument.

Aber er zeigt leider nichts an :-(

fago88 · 09.11.2012, 10:36

Psycho_21Ja hab ihn einfach an den OEM geklemmt, hier hat mal jemand nen Thread eröffnet mit nem EJ9 der hat ihn auch so angeschlossen, da hab ich mir gedacht das Probier ich auch mal aus , geht ja nur ein Kabel raus beim zusatzinstrument.

Aber er zeigt leider nichts an

am Zusatzinstrument geht nur 1 Kabel raus? ^^

dann stimmt da aber was nicht!
es müssten ja mindestens 3 sein eigentlich oder?

1x Masse
1x 12v
1x zum Sensor

Psycho_21 · 09.11.2012, 13:35

Hi Fago 88 weiter oben steht's drin,

Am zusatzinstrument gehen 4 raus,

Schwarz - Masse
Rot- Plus
Orange- Beleuchtung
Grün - Sensor

Der Temperatursensor vom D16Z6 hat nur ein Kabel also bin ich mit dem Grünen Kabel vom Zusatzinstrument auf das Kabel vom Sensor, wird mir aber nichts angezeigt, jetzt hab ich mal den Geber der mitgeliefert worden ist angeschlossen und ins heiße Wasser gehalten und die Anzeige zeigt mir 90 Grad an.

Dann hab ich mir gedacht wie oben mir vorgeschlagen geh ich direkt auf die Tachoanzeige, da ist aber das Problem er zeigt mir immer 130 Grad an.

Ich will eigentlich nicht so einen Adapter für den Schlauch, wenn ich es nicht hinbekommen bleibt mir nur noch diese Lösung, weis jemand zufällig welchen Durchmesser die Schläuche im EG haben.

Ich hab mal gelesen das man einen Festspannungsregler einbauen kann ist das Notwendig und bringt das was?

fago88 · 09.11.2012, 13:37

Psycho_21geht ja nur ein Kabel raus beim zusatzinstrument.

aha ^^

Psycho_21 · 09.11.2012, 13:45

Ja ein Kabel für dem Sensor sry hätte mich deutlicher ausdrücken müssen, aber oben hab ich ja geschrieben, rot plus usw.....

Sry :-)

Bomberpilot · 09.11.2012, 14:37

Weil deine Anzeige einen bestimmten Geber brauch.
Dir Spannung von dem OEM und dem Nachkauf sind verschieden.
Ich versuche es mal zu beschreiben.

OEM Geber gibt bei 70 Grad 1.3V aus und der Oem Geber zeigt 70 Grad an.
Nachkaufgeber gibt aber bei 70 Grad 2,1Volt aus weil der Bereich des Aufnehmers ganz anders ist.

Das Bedeutet das dann die OEM Anzeige mit dem Nachkaufgeber zb. 110 Grad anzeigt anstatt 70 Grad.
Der Grund ist die Spannungsdifferenz von 0,8V des Gebers bei der selben Themperatur.

Geber und Anzeige muss immer passen und füreinander gedacht sein.

Hoffe es war verständlich

EnZyMe · 09.11.2012, 14:51

So ist es. Also bau entweder den mitgelieferten Geber
irgendwie per Adapter mit rein oder schmeiß die Anzeige
raus.

Mfg Max
