» Umbau Tourer auf Moniceiver inkl Rückfahrkamera

lukkiscivic · 16.12.2018, 10:50

Hallo Zusammen,

werde bei meinem Tourer (BJ 2015) Comfort auf ein modernes Radio umbauen. Da ich seit Wochen im Internet recherchiere, möchte ich mein schwer erworbenes Wissen hier gerne teilen.

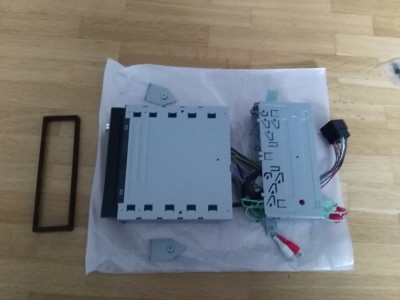

Ich habe mich für den Pioneer AVH-Z7100DAB entschieden. Es handelt sich um ein 1-Din Gerät mit DAB+, Android Auto und sonstigen Schnickschnack.

Das 1-Din-Radio habe ich gewählt, weil ein Ablagefach mit Ladepad zum Kabellosen laden gleich mit verbaut wird. Gibt es fertig zu kaufen (Radioblende mit Inbay)

Mir als Ingenieur ist es wichtig, dass das Ergebnis möglichst perfekt ist (in allen Belangen besser als das Original Radio, ohne dass es zu Einschränkungen kommt) war zum Teil viel Recherchearbeit notwendig, insbesondere was die Lenkradfernbedienung oder die Anschlüsse angeht. Auf diese Punkte werde ich in späteren Posts noch genauer eingehen.

Shell@Castrol · Gesperrt Anmeldedatum: 14.07.2007 Beiträge: 1619

Abo !

Verfolge ich mal genau mit

Viel Erfolg. Bitte halte uns auf dem laufenden!

*iceman · 17.12.2018, 10:55

Servus, bin auch auf das Ergebnis gespannt

lukkiscivic · 18.12.2018, 21:17

So, heute kam die Antenne, die ist notwendig für den DAB-Empfang. Ich hab mich bewusst für eine Außenantenne entschieden.

Leider hat die Antenne nur ein Kabel fürs DAB. Eine kurze Recherche heute hat ergeben, dann Honda wohl spezielle Stecker für das Antennenkabel hat, deshalb habe ich noch ein Antennenkabel bestellt. Außerdem ein Adapter von Fakra auf DIN (Pioneer hat eine DIN-Buchse, das DIN Kabel habe ich auf dem Foto unten mit dazugelegt).

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "Umbau Tourer auf Moniceiver inkl Rückfahrkamera" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht

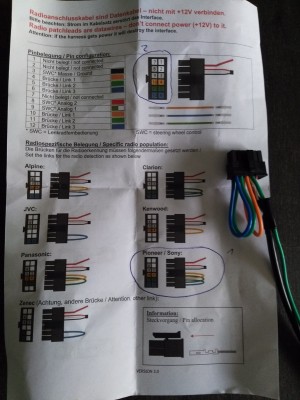

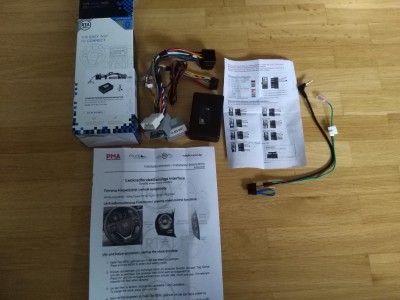

lukkiscivic Junior Fahrzeug: Civic Tourer Comfort Bj. 2015 Anmeldedatum: 05.11.2018 Beiträge: 55	16.12.2018, 10:50 zitieren Hallo Zusammen, werde bei meinem Tourer (BJ 2015) Comfort auf ein modernes Radio umbauen. Da ich seit Wochen im Internet recherchiere, möchte ich mein schwer erworbenes Wissen hier gerne teilen. Ich habe mich für den Pioneer AVH-Z7100DAB entschieden. Es handelt sich um ein 1-Din Gerät mit DAB+, Android Auto und sonstigen Schnickschnack. Das 1-Din-Radio habe ich gewählt, weil ein Ablagefach mit Ladepad zum Kabellosen laden gleich mit verbaut wird. Gibt es fertig zu kaufen (Radioblende mit Inbay) Mir als Ingenieur ist es wichtig, dass das Ergebnis möglichst perfekt ist (in allen Belangen besser als das Original Radio, ohne dass es zu Einschränkungen kommt) war zum Teil viel Recherchearbeit notwendig, insbesondere was die Lenkradfernbedienung oder die Anschlüsse angeht. Auf diese Punkte werde ich in späteren Posts noch genauer eingehen. Gefällt mir Teilen twittern Verfasst am: 16.12.2018, 11:41 zitieren Das erste (unerwartete) "Rätsel" kam gleich beim Auspacken des des Adapterkabelsatzes Beim Kabel für die Lenkradfernbedienung liegen drei Kabel lose dabei. Aber keine Panik, auf der Homepage von ars24 ist das ganze mit einem Video gut erklärt. Bei meinem Pioneer schaut das dann so aus: Adapterkabel IMG_20181216_122111.jpg - [Bild vergrößern] Adapterkabel Lenkradfernbedienung IMG_20181216_122306.jpg - [Bild vergrößern] Verfasst am: 16.12.2018, 12:04 zitieren Das Radio wird seitlich angeschraubt, deshalb muss der Einbaurahmen abgeschraubt werden. Dazu den schwarzen Rahmen nach vorne herunterziehen (ist nur geklippt), der Einbaurahemen ist mit vier Minischrauben angeschraubt, nach hinten wegziehen und die kleinen Bleche seitlich am Radio auch abschrauben Einbaurahmen abmontieren IMG_20181216_130036.jpg - [Bild vergrößern]
▲	pn

Shell@Castrol Gesperrt Anmeldedatum: 14.07.2007 Beiträge: 1619	17.12.2018, 06:20 zitieren Abo ! Verfolge ich mal genau mit Viel Erfolg. Bitte halte uns auf dem laufenden!
▲	pn

*iceman Grand Master Name: Bernhard Geschlecht: Fahrzeug: Civic IX FK 2 Sport Anmeldedatum: 28.02.2007 Beiträge: 23911 Wohnort: Bamberg	17.12.2018, 10:55 zitieren Servus, bin auch auf das Ergebnis gespannt
▲	pn

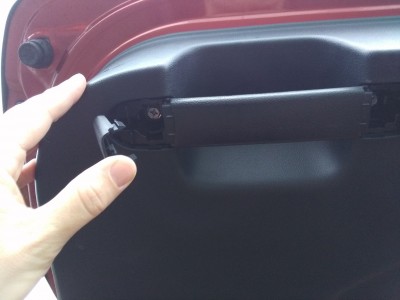

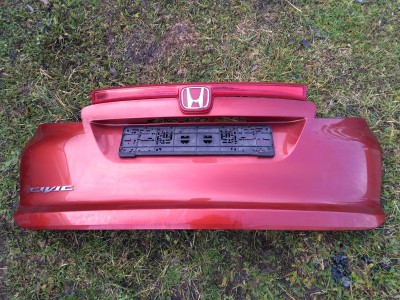

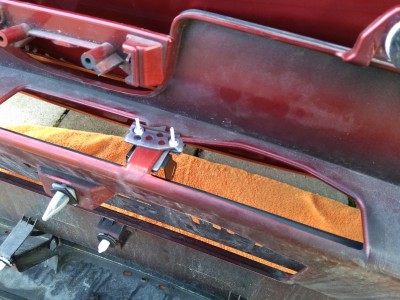

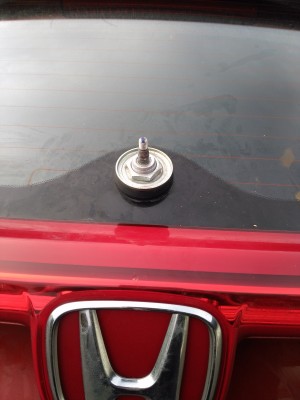

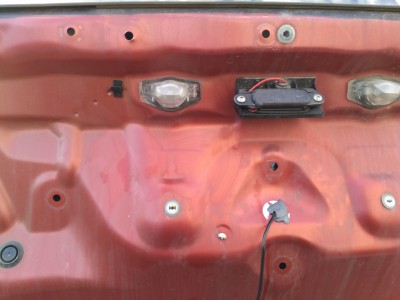

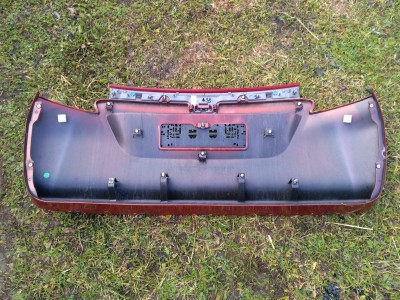

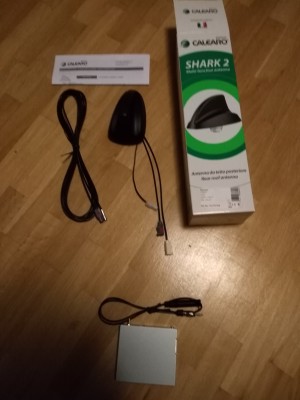

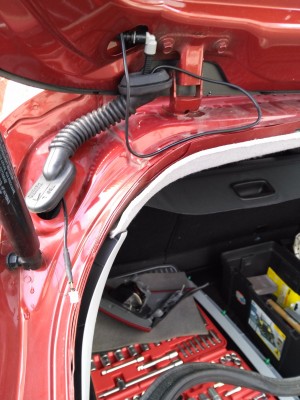

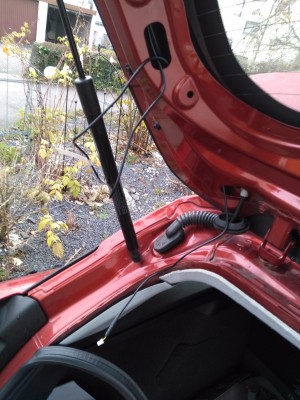

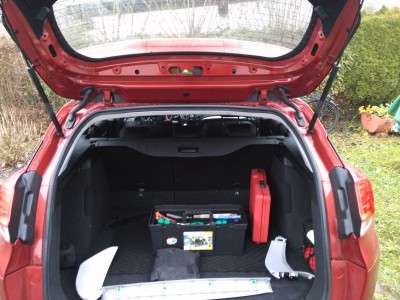

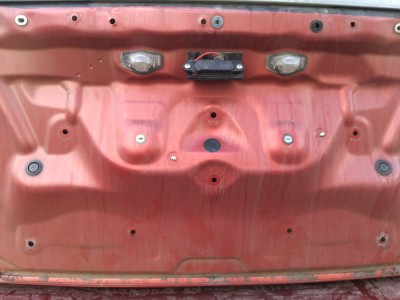

lukkiscivic Junior Fahrzeug: Civic Tourer Comfort Bj. 2015 Anmeldedatum: 05.11.2018 Beiträge: 55	18.12.2018, 21:17 zitieren So, heute kam die Antenne, die ist notwendig für den DAB-Empfang. Ich hab mich bewusst für eine Außenantenne entschieden. Leider hat die Antenne nur ein Kabel fürs DAB. Eine kurze Recherche heute hat ergeben, dann Honda wohl spezielle Stecker für das Antennenkabel hat, deshalb habe ich noch ein Antennenkabel bestellt. Außerdem ein Adapter von Fakra auf DIN (Pioneer hat eine DIN-Buchse, das DIN Kabel habe ich auf dem Foto unten mit dazugelegt). Sharkfin für DAB und UKW IMG_20181218_214105.jpg - [Bild vergrößern] Verfasst am: 27.12.2018, 18:49 zitieren So, heute die Rückfahrkamera in die Heckklappe eingebaut, und es war aufwändiger als erwartet, da ich den äußeren Kofferaumdeckel aus Kunststoff auch ausgebaut habe. Nun die ausführliche Beschreibung: 1. Innenverkleidung ausbauen. Dazu derstmal die grauen Abdeckungen entfernen. Diese sind nur geklippt. Die schwarze Abdeckung ist unter den Griffen geschraubt (insgesamt 4 Schrauben), ansonsten auch nur geklippt. Graue Abdeckungen entfernen IMG_20181227_094234.jpg - [Bild vergrößern] Schrauben unter Griffen IMG_20181227_095110.jpg - [Bild vergrößern] Kofferraumdeckel ohne Innenverkleidung IMG_20181227_095810.jpg - [Bild vergrößern] Verfasst am: 27.12.2018, 19:03 zitieren 2. Um die Abdeckung außen zu entfernen, muss der Wischermotor ausgebaut werden, da man sonst nicht an die Schraube hinter dem Motor rankommt. Dazu Plastikabdeckung auf dem Wischerarm runternehmen, die Mutter öffnen und den Wischerarm von der Welle ziehen. Der Wischerarm sitzt recht streng auf einem Multizahnkonus. Mit Wackeln löst er sich irgendwann. Der Wischermotor ist innen mit drei Schrauben angesschraubt, die große Mutter (auf dem Bild) muss auch gelöst werden, dann kann der Wischermotor nach innen herausgzogen werden. Ich hab den Wischermotor mit Kabelbinder angehängt. Die Rückleuchten im Kofferaumdeckel auch ausbauen (ist in der Anleitung beschrieben). Die vier Schrauben der äußeren Abdeckung lösen, die fünf Schrauben der Zierleiste (mit Hondaemblem) oberhalb auch entfernen. Man kann alle Klipps von Innen lösen und nach außen drücken, bis auf die zwei oberen, die muss man mit Gewalt von außen rausziehen. Dann ist die Abdeckung endlich herunten. EDIT: Die zwei Schrauben vom Kennzeichenhalter müssen herausgeschraubt werden, bevor die äußere Abdeckung abgenommen werden kann. Ohne Wischerarm IMG_20181227_115237.jpg - [Bild vergrößern] Äußere Abdeckung von innen IMG_20181227_121412.jpg - [Bild vergrößern] Äußere Abdeckung abgebaut IMG_20181227_121439.jpg - [Bild vergrößern] 1x bearbeitet Verfasst am: 27.12.2018, 19:13 zitieren 3. Hinter dem Kennzeichenhalter ist bereits ein Loch vorgesehen und mit einem runden, schwarzem Aufkleber abgeklebt (siehe Bild). Das Kabel habe ich einfach durch den linken Holm bis zur linken Gummimanchette durchgezogen. Die Manchette kann man einfach aus der Karosserie ziehen. Den Stecker habe ich durchbekommen, indem ich von unten nach oben mit einem Schraubenzieher einen Fanden durchgezogen habe. Mit diesem Faden habe ich anschließend den Stecker von der Rückfahrkamera durch die Manchette gezogen. Wenn man den Dichtgummi der Tür abzieht, kann man die graue Abdeckung links und den Dachhimmer etwas abziehen, um das Kabel nach innen durchzuziehen. Ich hab es erstmal Richtung Mitte auf den Dachhimmel gelegt. Schwarzer Aufkleber in der Mitte IMG_20181227_121651.jpg - [Bild vergrößern] Kabel durch linken Holm IMG_20181227_122401.jpg - [Bild vergrößern] Durchgefädeltes Kabel IMG_20181227_123106.jpg - [Bild vergrößern] Verfasst am: 27.12.2018, 19:27 zitieren 4. Den Halter für die Rückfahrkammer habe ich zusätzlich zum Ankleben auch noch verschraubt. Zufälligerweise habe ich auf einer gebrauchten MTB-Bremsscheibe den gleichen Lochabstand gefunden, damit habe ich gleich eine Platte zum gegenschrauben gehabt. Das Loch, durch das das Kabel durchs Blech vom Kofferraumdeckel von außen nach innen geführt wird, habe ich mit diesem Knetzeug von Uhu abgedichtet. Leider kollidiert meine improvisierte Halterung mit dem Gehäuse vom Kofferaumschalter, weshalb ich diesen etwas ausgefeilt habe. Das Kabel habe ich innen noch mit ein paar Kabelbindern befestigt. 5. Alles wieder zusammenstecken, das ging ruckzuck. Noch ein Tipp am Ende: Wenn jemand eine Rückfahrkamera einbaut, dann nehmt am beste eine, die direkt am Kennzeichenhalter ist. Dann spart ihr euch das Abbauen der Äußeren Abdeckung. Verschraubung innen IMG_20181227_135108.jpg - [Bild vergrößern] Zersägte Bremsscheibe IMG_20181227_125422.jpg - [Bild vergrößern] Kabeldurchführung IMG_20181227_135845.jpg - [Bild vergrößern]
▲	pn

maxrev.de Gast	21.08.2019, 09:49 zitieren Mach mit! Wenn Dir die Beiträge zum Thread "Umbau Tourer auf Moniceiver inkl Rückfahrkamera" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden: Registrierte Mitglieder genießen die folgenden Vorteile: ✔ kostenlose Mitgliedschaft ✔ keine Werbung ✔ direkter Austausch mit Gleichgesinnten ✔ neue Fragen stellen oder Diskussionen starten ✔ schnelle Hilfe bei Problemen ✔ Bilder und Videos hochladen ✔ und vieles mehr...
▲
