» Umbau Tourer auf Moniceiver inkl Rückfahrkamera
| Autor | Nachricht |
|---|---|

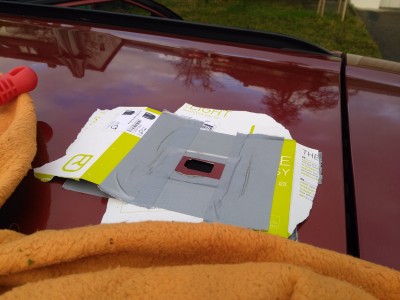

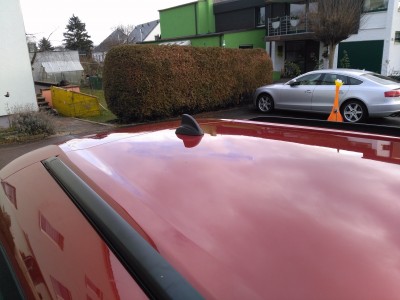

| Junior Fahrzeug: Civic Tourer Comfort Bj. 2015 Anmeldedatum: 05.11.2018 Beiträge: 55 |  02.01.2019, 21:04zitieren Die Antenne ist von innen mit einer 17er-Mutter angschraubt. Ist die eine Mutter angschraubt, kann die Antenne samt Kabel nach außen herausgezogen werden. Und nun der unschöne Teil: Das Langloch im Dach für die Antenne ist 2mm zu schmal für die gekaufte Antenne. Da half nur die Feile auspacken. Etwas unschön ist auch der verbleibende Rand an den Dichtungen der alten Antenne, aber sollte mit etwas polieren weggehen (mit den Fingernägeln gings schon fast weg) An den Anblick der kleineren schwarzen Antenne auf dem Dach gewöhnt man sich nach ein paar Tagen. Edit: ACHTUNG: Die Mutter der Antenne nicht zu fest anziehen. In der Anleitung steht 6,5Nm. Da es sich um eine 22er-Schlüsselweite handelt, zieht man die mit der 1/2-Zoll-Ratsche an. Da ist man verdammt schnell über dem Nenndrehmoment drüber und dann wird nur des Blech verbogen und ggf. dichtet die Antenne dann nichtmehr. Öffnung für die Antenne IMG_20181230_104118.jpg - [Bild vergrößern] Feilen am Dach IMG_20181230_110840.jpg - [Bild vergrößern] Montierte Antenne IMG_20181230_121829.jpg - [Bild vergrößern] Verfasst am: 02.01.2019, 21:06 zitieren Ich hab die Vermutung, dass im Dachhimmel Glasfaser oder ähnliches verwendet wird, mein Arm sah am Abend nicht mehr so sexy aus  Hautreizungen IMG_20181230_212834.jpg - [Bild vergrößern] Verfasst am: 02.01.2019, 23:04 zitieren Nun endlich zu etwas erfreulichem: Das Kabel von hinten nach vorne durchzuziehen ging vergleichsweise einfach! Zuerst wollte ich das Kabel rechts oben am Himmel vorziehen, habe mich aber dann doch dafür entschieden, es am rechten Schweller vorzulegen. Als FM-Kabel-Antennenkabel habe ich ein DIN-Antennekabel verwendet. Um dieses an die Antenne anzuschließen, war noch ein Fakra auf DIN Adapterkabel notwendig. Das DAB-Kabel wurde mit der Antenne, das Rückfahrkamerakabel (Video und Stromversorgung) mit Rückfahrkamera mitgeliefert. Um die drei Kabel einfacher verlegen zu können, wurden diese mit einem Spiralband gebündelt. Um hinter die Verkleidung rechts am Kofferaum zu kommen, muss nur die eine Schraube unter der Kofferaumabdeckung entfernt werden. Der Rest ist wie immer geklippst. Nachdem man die Türdichtung von der Tür hinten rechts abgezogen hat, kann man gut den vorderen Teil der Kofferraumverkleidung ausklipsen. Gebündelte Kabel im Kofferaum IMG_20181231_125415.jpg - [Bild vergrößern] Kabelverlegung an der D-Säule runter IMG_20181231_125428.jpg - [Bild vergrößern] Ausgeklippte Innenverkleidung von Sicht aus der hinteren Tür IMG_20181231_125447.jpg - [Bild vergrößern] Verfasst am: 02.01.2019, 23:13 zitieren Das Kabel wird beim Rückbankgurt weiter nach unten zum Schweller gelegt. Die Abdeckung vom Schweller kann einfach nach oben abgezogen werden. Nun kann man das Kabel seitlich unter den Teppich legen. Die Verkleidung an der B-Säule braucht nur unten Ausgeklippst werden, dann kann das Kabelbündel zum Schweller in der Beifahrertür gelegt werden. Die Abdeckung des Schwellers an der Beifahrertür kann wieder einfach nach oben abgezogen werden. Vom Schweller können dann die Kabel in die Öffnung vom Handschuhfach gefädelt und weiter zur Mittelkonsole gezogen werden. Schweller hintere Türe IMG_20181231_125505.jpg - [Bild vergrößern] Schweller Beifahrertür IMG_20181231_131548.jpg - [Bild vergrößern] Kabel im Handschuhfach IMG_20181231_132644.jpg - [Bild vergrößern] Verfasst am: 02.01.2019, 23:22 zitieren Das Kabel vom Mikrofon und von der Dashcam gehören natürlich auch noch sauber verlegt. Die Kabel können vom Innenspiegel zur A-Säule einfach von vorne unter den Himmel gedrückt werden. Da in der A-Säule der Vorhangairbag verbaut ist, muss hier sauber gearbeitet werden. Die Kabel werden oberhalb vom Airbag am Spiralschlach festgemacht, damit der Airbag sich wie geplant entfalten kann. Die Verkleidung an der A-Säule lässt sich leider nicht entfernen, da diese zusätzlich mit einem Fangriemen gesichert ist. Ich hab die Kabelbinder von der Türseite (Türdichtung abgezogen) Richtung Scheibe durchgefädelt. Ist zwar ätzend, aber notwendig. Von der A-Säule kann man dann die Kabel Problemlos ins Handschufach und weiter zur Mittelkonsole ziehen. Kabel Mikrofon und Dashcam IMG_20181231_133244.jpg - [Bild vergrößern] Fixierte Kabel in A-Säule IMG_20181231_134259.jpg - [Bild vergrößern] Verfasst am: 02.01.2019, 23:38 zitieren Nun ist es endlich soweit: Das Radio wird vormontiert und eingebaut. Da der Ausbau des Originalen Radios in dem von mir bereits geposteten Link, in einer Anleitung beigelegt bei der Radioblende und diversen Youtube-Videos beschrieben ist, werde ich nicht näher darauf eingehen. Das bei der QI-Ladeablage mitgelieferte Kabel kann leider nicht genutzt werden, da die ISO-Stecker beim Kabeladapter fest verbunden sind. Deshalb wird das Massekabel (Schwarz) abgezwickt und bekommt einen offenen Kabelschuh für meine Verteilerknoten. Das Plus-Kabel hat bereits einen Banenstecker, hier wird ein Adapterkabel gebaut. Von der Originalen Blende müssen der Warnblinkerschalter (nur von hinten Geklippt, einfach auszubauen) und die Lüftungsgitter (von hinten geschraubt und fies geklippt, ziemliche Fummelarbeit und ein Flachschraubenzieher notwendig) übernommen werden. Leider wird die Radioblende im Design vor dem Facelift 2015 geliefert, also ohne den schicken Chromrahmen um die Lüftungsgitter. Beim Umbauen dürfen die weißen Klippse nicht vergessen werden, sonst hält die Blende später nicht richtig im Amaturenbrett. Kabel der Ladeschale IMG_20181231_114126.jpg - [Bild vergrößern] Originale und Nachgerüstete Radioblende IMG_20181231_121549.jpg - [Bild vergrößern] Weiße Klippse nicht vergessen IMG_20181231_120359.jpg - [Bild vergrößern] Verfasst am: 02.01.2019, 23:46 zitieren Nun mit dem Adapterkabelsatz verkabeln

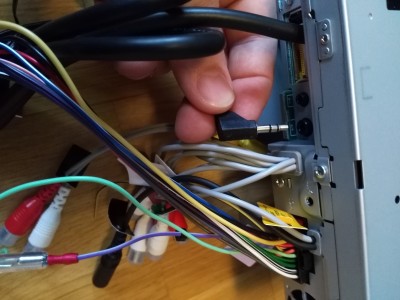

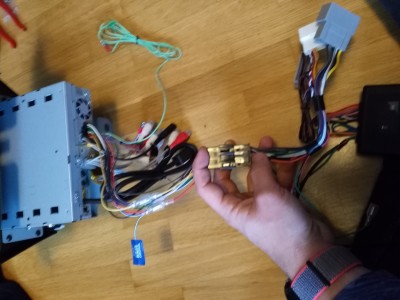

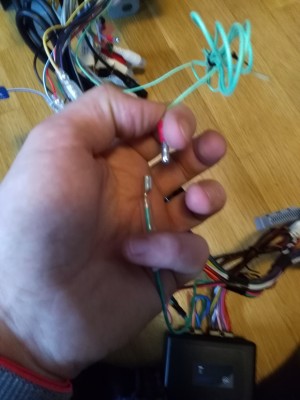

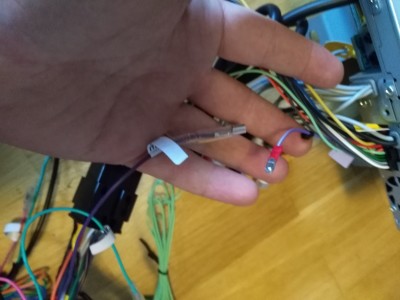

ISO-Stecker IMG_20181231_121815.jpg - [Bild vergrößern] Anschluss Signal Parkbremse IMG_20181231_121847.jpg - [Bild vergrößern] Kabel für Rückfahrsignal IMG_20181231_121919.jpg - [Bild vergrößern] Verfasst am: 02.01.2019, 23:47 zitieren - Kabel für Lenkradfernbedienung einstecken Kabel für Lenkradfernbedienung IMG_20181231_121943.jpg - [Bild vergrößern] Verfasst am: 02.01.2019, 23:53 zitieren So, und jetzt muss ich euch gestehen, beim Einbau im Auto war ich etwas gestresst und euphorisch und bin leider nicht dazugekommen, Bilder zu machen. Beschreiben werd ichs trotzdem. Damit die Telefontasten funktionieren, hat der Kabeladaptersatz einen Stecker, der an den Stecker vom Bluetooth-Modul angeschlossen werden muss. Das Bluetooth-Modul befindet sich oberhalb vom Handschufach. Dann Einstecken: Mikrofon, Videosignal Rückfahrkamera, DAB-Antennenkabel, FM-Antennenkabel, USB-Kabel (neu verlegtes Kabel durch Mittelkonsole) Als letztes dann die zwei großen Stecker vom Radio. Und tata: Das Radio startet Verfasst am: 02.01.2019, 23:54 zitieren Bilder vom fertig eingebauten Radio folgen am Wochenende! |
