» Remboy's EG projekt!!

Zachan · 23.04.2015, 13:31

remb0iiWo wird der map sensor den hingeklemt die 3 kabel davon?

Hab mir mal dein Motorraum angeguckt. Es gab zwei Varianten wo der Map Sensor verbaut wurde. Anfangs wurde dieser mittels Halter an den Benzinfilter der (OEM)an der Spritzwand sitzt montiert. So scheint es bei dir auch zu sein.

Er steckt ja in deinem Fall nicht in/auf der Drosselklappe

Für den Mapsensor kommen auf der Beifahrerseite im Motorraum drei Kabel raus, an der Stelle wo man den Motorkabelbaum Übergang Innenraumkabelbaum abklemmt.

Zudem gehen an den Mapsensor zwei Unterdruckschläuche.

Wo hast du das Ding denn bei dir?

Mach mal ein Foto davon, kann auch sein das du Stecker Mapsensor und einen anderen vertauscht hast, gibt zwei gleiche die aber von den Kabelfarben unterschiedlich belegt sind.

remb0ii · 23.04.2015, 13:48

Lu PingPCM ist dein Motorsteuergerät.

Welchen OBD Standard hast du?
Dann kann ich dir die Pinouts sagen.

Ich schicke poste nachher mal bilder danke euch!!

&weida? · 24.04.2015, 18:55

C17, C19 und C21 sind die Kabel für den Map Sensor.

remb0ii · 24.04.2015, 19:25

Ne ist er nicht habe nur den abgetrennten stecker vielen dank gucke morgen mal nach

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "Remboy's EG projekt!!" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht
Zachan Premium-Member Name: Lars Geschlecht: Fahrzeug: EH3 Anmeldedatum: 06.07.2006 Beiträge: 8699 Wohnort: Auetal	23.04.2015, 13:31 zitieren remb0iiWo wird der map sensor den hingeklemt die 3 kabel davon? Hab mir mal dein Motorraum angeguckt. Es gab zwei Varianten wo der Map Sensor verbaut wurde. Anfangs wurde dieser mittels Halter an den Benzinfilter der (OEM)an der Spritzwand sitzt montiert. So scheint es bei dir auch zu sein. Er steckt ja in deinem Fall nicht in/auf der Drosselklappe Für den Mapsensor kommen auf der Beifahrerseite im Motorraum drei Kabel raus, an der Stelle wo man den Motorkabelbaum Übergang Innenraumkabelbaum abklemmt. Zudem gehen an den Mapsensor zwei Unterdruckschläuche. Wo hast du das Ding denn bei dir? Mach mal ein Foto davon, kann auch sein das du Stecker Mapsensor und einen anderen vertauscht hast, gibt zwei gleiche die aber von den Kabelfarben unterschiedlich belegt sind. Gefällt mir Teilen twittern
▲	pn

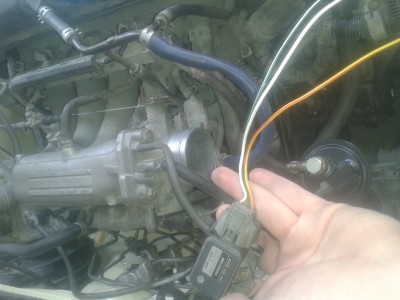

remb0ii Veteran Name: Remo Geschlecht: Fahrzeug: Civic EG Anmeldedatum: 26.06.2013 Beiträge: 595 Wohnort: gelsenkirchen	23.04.2015, 13:48 zitieren Lu PingPCM ist dein Motorsteuergerät. Welchen OBD Standard hast du? Dann kann ich dir die Pinouts sagen. Ich schicke poste nachher mal bilder danke euch!! Verfasst am: 23.04.2015, 15:43 zitieren So Das ist die drosselklappe. 20150423_172820.jpg - [Bild vergrößern] Mein Steuergerät. 20150423_172053.jpg - [Bild vergrößern] Steckerplatz vom ecu. 20150423_172044.jpg - [Bild vergrößern] Verfasst am: 23.04.2015, 15:46 zitieren Weiter.. D12 meine ich ist besetzt und hat die farbe braun.. was soll ich da machen? Einfach kabel blank dran "drehen" und mit isolier band oder muss das kabel da raus?? Und das ist glaube ich der "D" stecker.. Wie man sieht ist D13 schon besetz.. 20150423_172756.jpg - [Bild vergrößern] 1x bearbeitet Verfasst am: 24.04.2015, 14:36 zitieren ??
▲	pn

&weida? Premium-Member Name: Daniel Geschlecht: Fahrzeug: MC2 Anmeldedatum: 23.12.2006 Beiträge: 15532 Wohnort: Mühldorf a. Inn	24.04.2015, 18:55 zitieren C17, C19 und C21 sind die Kabel für den Map Sensor. obd1.jpg - [Bild vergrößern] Verfasst am: 24.04.2015, 18:58 zitieren Aber der Map Sensor ist doch eh angeschlossen bei dir?
▲	pn

remb0ii Veteran Name: Remo Geschlecht: Fahrzeug: Civic EG Anmeldedatum: 26.06.2013 Beiträge: 595 Wohnort: gelsenkirchen	24.04.2015, 19:25 zitieren Ne ist er nicht habe nur den abgetrennten stecker vielen dank gucke morgen mal nach Verfasst am: 24.04.2015, 19:39 zitieren Bei meinem tank habe jtz nen leck ist ein eg5 tank wisst ihr wo ich das teil her bekomme?? 20150424_154708.jpg - [Bild vergrößern] Verfasst am: 24.04.2015, 19:46 zitieren Lu PingAber der Map Sensor ist doch eh angeschlossen bei dir? Welche farbe kommt den in welche? Oder kann ich das einfach ausprobieren?
▲	pn
