» Mein ED7 B16a1 Umbau + Probleme und Fragen

tillermann · 12.02.2014, 19:57

mein ED7 BJ91 Karosse ca 220000 R63 (mit 110.000 gekauft 2005 oder 2006)

Im sommer hatte sich leise der Zahnriemen im D16z2 verabschiedet und da ich den B16 schon stehen hatte ... gings so langsam los.

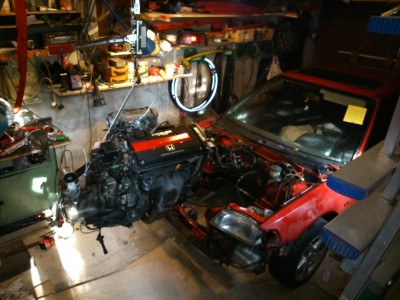

Da ich nur eine recht kleine Garage hab, erfolgte der Ausbau des D16 nach unten und die leere Karosse hab ich dann drüber gehoben.

Für den Einbau des B16 hab ich mir eine Flaschenzughalterung an der Garagendecke gebaut.

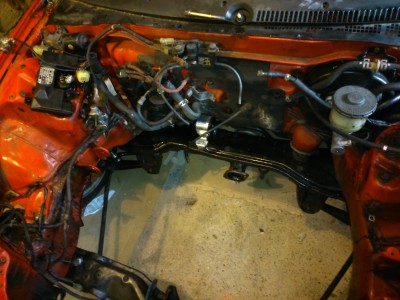

Achsen, Traversen (hab alle vom ED gehalten), Bremsen, Lenkgetriebe, Antriebswellen, Bremskraftverstärker wurden erneuert, angepasst oder überholt. (große Bremse, ES-Kit, Hasport-Halter, EE9 Schaltgestänge)

Schraubergott · 12.02.2014, 22:01

Du kannst den innenraumkabelbaum auch behalten;)
Meld dich wegen dem umpinnen per pn.. hab das schon mehrmals durch:D

Bastifantasti · 12.02.2014, 22:06

Hab das ebenfalls grad frisch durch mit Umpinnen bei Bedarf..
Kupplungszug hab ich auch behalten einfach ganz los drehen dann passts genau!

tillermann · 17.02.2014, 17:42

So nochmal zum Kupplungs- und dem Gaszug.

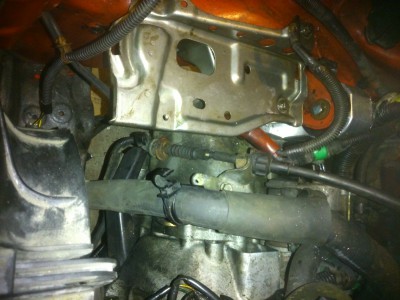

ED7 Kupplungszug ist eindeutig zu kurz .. komme mit dem EE9 Kupplungszughalter nicht an den Kupplungshebel. (hatte versucht den ED7 Kupplungszughalter dranzubasteln, stieß dann aber auf das untere Problem)

vermute dohc Kupplungszug ungleich sohc Kupplungszug ? oder ?

Desweiteren will mein Pedal irgendwie nicht allein zurückkommen ... im WHB ist überall ne Rückholfeder dran (ähnlich Gas) bei mir nur so ne kleine mit 4 Windungen die sich mitdreht. Seit dem Bremskraftverstärkerumbau (beschissenste Arbeit ever!!) klemmte das Pedal an der Spritzwand damit ich ein wenig Platz hatte. Mit dem provisorischen Kupplungszughalter kam das Pedal wie gesagt einfach nicht zurück.

Ist da noch eine Extrafeder oder zieht das die Kupplung allein zurück ? (kann durchaus sein, daß ich diese beim Bremskraftverstärkerumbau irgendwoe verlegt hab)

Gaszug passt soweit ... komme aber nicht ganz an den DK-Anschlag .. denke es fehlen so 2-3 mm .. normal ?? (das rad an der der DK ist beim ed7n kleiner -> somit größerer Öffnungswinkel bei gleichem weg)

zu den Kabelsachen ... hab nochmal etwas in amiforen gewühlt

Ich muss nur 4 kabel vom Stecker(des Motorkabelbaums) zum Steuergerät ziehen oder ?

2nd O2
vtec solenoid
vtec oil pressure
knock sensor

und den Stecker am Einspritzwiderstand (welcher nicht passt, unter Beachtung der Farben ) direkt verbinden oder ?

wenn ich soweit bin nerv ich da nochmal per pn (bei denen die Ihre Hilfe angeboten haben)

vielen Dank erstmal für eure Hilfe

greetz

Bastifantasti · 17.02.2014, 19:12

Ich persönlich habe den D16 Kabelbaum an den B16 angepasst.
Du musst nur 2nd Lambda und die 3 Vtec Kabel ziehen.
Stecker des Zündverteiler tauschen und teilweise die Kabel etwas verlängern.
Wenn du es auf die Weise machst musst du auch ein Kabel vom Ventil des Aktivkohlebehälters an der ECU umpinnen.
Die ECU Pin Outs füge ich gleich hinzu.
Kupplungszug habe ich erst in den Halter gehängt und dann den Halter ans Getriebe geschraubt..so passt es bei mir. Gaszughalter habe ich bei mir neu gebaut.

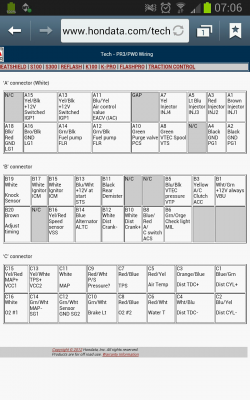

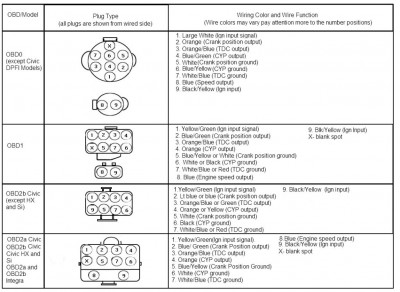

Edit: Hier mal die Bilder der beiden ECUPin Outs Und die Belegung des Verteilers (Farben dabei nicht beachten die haben bei mir auch nicht gepasst).

tillermann · 27.03.2014, 19:51

Erstmal vielen Dank für eure Hilfe!

Hab heute angefangen den alten D16 Motorkabelbaum an den B16 zu basteln.

Oben ist soweit alles angeschlossen, die hinteren Stecker rund um die Lima fehlen noch, schau ich morgen mal wie das alles passt.

Die Stecker 2nd lambda, vtec Solenoid und vtec oil pressure hab ich alle vom B16 Kabelbaum abgemacht, kabel zum Steuergerät ziehe ich dann morgen.
Was mich nur etwas verwirrt, Vtec oil pressure (der grüne stecker neben dem zündverteiler oder?) hat 2 Kabel (blue/black) aber ich kann ja nur eines an B5(am Steuergerät) anschließen.

Klopfsensor wo ist der eigentlich ? laut meinem guide muss ich das Kabel auch ziehen.

Zündverteilerstecker musste ich nicht ändern (bisher?) ... hab nur 1st lambda und die beiden stecker da vor etwas verlängert.

greetz

PS: hat noch jemand einen ee8/9 kupplungszug liegen , gaszug evtl auch

Bastifantasti · 27.03.2014, 20:18

Blau Schwarz vom Vtec Öldruck legst du auf B5 und das andere auf Masse! Klopfsensor hat der a1 nicht ...brauchst du nicht anschliessen!

tillermann · 27.03.2014, 21:44

danke! erstmal

zum Aktivkohlebehälter, was muss ich da umpinnen ?

mfg
