» Lichtaustrittskante wo messen?
| Autor | Nachricht |
|---|---|
Veteran  Name: M. Fahrzeug: EK3 Sedan *sold*, EJ9@B16 *sold*, EJ9 *sold*, EK1 daily, EK9 Anmeldedatum: 21.09.2010 Beiträge: 764 Wohnort: Emsland |  05.07.2012, 16:10zitieren Moin, mal ne ganz blöde frage, hab am Montag Termin zum Fahrwerk eintragen, 10 cm Bodenfreiheit hab ich ca.^^ Aber wo stell ich den Zollstock hin, um die Lichtaustrittskante zu messen? Ich weiß es müssen 50 cm sein... aber wo? Gibt es da einen Abstand zum Auto?? Man hält ihn ja nich direkt an die Stoßstange oder? Danke schonmal für schnelle Antworten... |
| ▲ | pn |
| Gesperrt Anmeldedatum: 14.02.2010 Beiträge: 9669 | 05.07.2012, 16:17 zitieren Um den Scheinwerfer einzustellen besitzen sie meistens zwei Einstellschrauben die Vertikal und Horizontal den Lichtkegel beeinflussen. Meist genügt ein Kreuzschraubendreher, Innen- oder Außensechskant-Schlüssel. Dazu stellt man das Fahrzeug auf einer geraden Fläche 10m von einer möglichst hellen Wand ab. Dann misst man vom Boden zur Mitte des Scheinwerfers, und überträgt den gemessenen Wert auf die Wand. Der prozentuale Neigungswinkel ist je nach Fahrzeugtyp unterschiedlich. Meist ist ein Wert von 1,2% angegeben in diesem Fall wären es dann 12cm. Die Höhe von 12cm auf die Wand übertragen. Dann mit den Einstellschrauben den Lichtkegel auf die 12cm Makierung einstellen.  |
| ▲ | pn |
| Veteran Name: M. Fahrzeug: EK3 Sedan *sold*, EJ9@B16 *sold*, EJ9 *sold*, EK1 daily, EK9 Anmeldedatum: 21.09.2010 Beiträge: 764 Wohnort: Emsland | 05.07.2012, 16:23 zitieren Was?  Und jetzt mal die selbe Erklärung mit dem Zollstock bitte... |
| ▲ | pn |
| Gesperrt Anmeldedatum: 14.02.2010 Beiträge: 9669 | 05.07.2012, 16:29 zitieren Na is doch nicht schwer. Misst 10m von der Wand, da Stoßstange hin, dann Mitte Höhe Scheinwerfer messen, an der Wand auch, 12cm runter. Dort muss dann die Hell-Dunkel-Grenze sein. Wofür willst sonst n Zollstock? kannst auch 6m nehmen, dann eben nur 6cm von Oberkante nach unten messen  |
| ▲ | pn |
| Veteran Name: M. Fahrzeug: EK3 Sedan *sold*, EJ9@B16 *sold*, EJ9 *sold*, EK1 daily, EK9 Anmeldedatum: 21.09.2010 Beiträge: 764 Wohnort: Emsland | 05.07.2012, 16:38 zitieren na weil der tüver auch mitm zollstock misst Verfasst am: 05.07.2012, 16:56 zitieren Also für weitere Infos (Zollstock) wäre ich dankbar |
| ▲ | pn |
| Elite Geschlecht:  Fahrzeug: CRX ED9 Anmeldedatum: 16.03.2011 Beiträge: 1067 | 05.07.2012, 16:59 zitieren Jungs, ihr schwätzt aneinander vorbei. Dark Angel spricht vom Scheinwerfer einstellen, Ginger will nur die Lichtaustrittskante wegen der Tieferlegung nachmessen (wir erinnern uns: untere Lichtaustrittskante muss mindestens 50cm über dem Boden sein  ).Ich würde sagen direkt an der Stoßstange messen, alles andere wäre bei unterschiedlichsten Scheinwerfern mit unterschiedlichsten Neigungen gar nicht in Einklang zu bringen. @ Ginger: Dein Fahrwerk hat doch sicherlich ein Gutachten, oder? Darin steht dass dieses Fahrwerk im Verstellbereich von/bis so-und-soviel mm bei diesem Fahrzeug zulässig ist. Daher brauchst dir eigentlich keine Gedanken machen ob der Prüfer jetzt nachmisst. Sowas wurde bei der Erstellung des Gutachtens gemacht. |
| ▲ | pn |

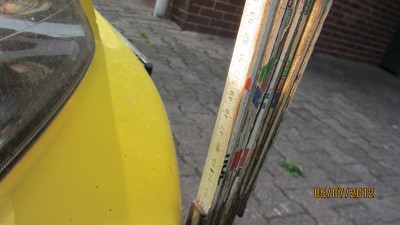

| Veteran Name: M. Fahrzeug: EK3 Sedan *sold*, EJ9@B16 *sold*, EJ9 *sold*, EK1 daily, EK9 Anmeldedatum: 21.09.2010 Beiträge: 764 Wohnort: Emsland | 05.07.2012, 17:12 zitieren bin überfordert^^ jabn nu ma direkt an di stoßi gehalten, müsste man evtl nochma im dunkeln machen... teilegutachten hab ich ja.... hab da keinen genauen plan von, daher frag ich... nur kann ich an den scheinwerfern glaub ich nichts großartig verstellen und beim letzten tüv hatte ich im bericht stehen "abblendlicht zu tief", daher meine bedenken  IMG_2200.JPG - [Bild vergrößern] |
| ▲ | pn |
Master  Name: Pascal Geschlecht: Fahrzeug: E46 Anmeldedatum: 22.11.2007 Beiträge: 5328 Wohnort: Nürnberg | 05.07.2012, 21:04 zitieren So weit wie möglich VORNE Messen! Also direkt an der Front! Weil je weiter du weggehst desto tiefer geht das Licht ja runter! Soll ja auf die Straße leuchten, ned in Himmel Und wie auf dem Bild zu sehen hast du genau 50cm! du Hast sogar ne Tolleranz, ich weiß jetz nich genau wieviel glaub aber 1-2cm oder so! |
| ▲ | pn |
Fortgeschrittener  Anmeldedatum: 08.02.2012 Beiträge: 177 Wohnort: Berlin | 06.07.2012, 07:36 zitieren Gibt keine Tolleranz, war gestern beim eintragen hatte statt 50 nur 49cm und schon wurde es nicht eingetragen. Als Tip wenn das sein sollte 4Bar + Federwegsbegrenzer können dir da schonmal die 2cm bringen. |
| ▲ | pn |
