» Lenkgetriebe revidieren

coupe-fahrer · 10.09.2025, 07:07

Dann verbaust du dein Lenkgetriebe und deine Servopumpe. Die verbaust du vor dem linken vorderen Radkasten anstelle deines Wischwasserbehälters. Verschraubt wird die Platte, auf der die Pumpe sitzt und die du ebenfalls von Schwab bekommst anstelle der vorderen linken Drehmomentstütze. Ich würde dir Bilder von mir senden, aber meine Bilder sind alle Schrott. Fakt ist aber, ich habe den Umbau auch erfolgreich gemacht.

Dann verkabelst du deine Pumpe. Den Anschlussplan bekommst du ebenfalls von Schwab. Deshalb bestelle alles nur dort.

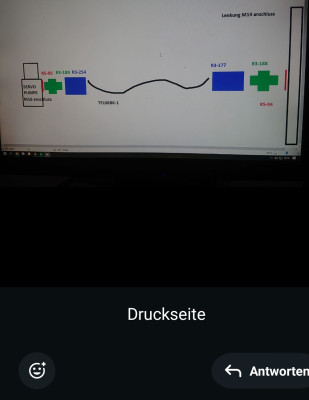

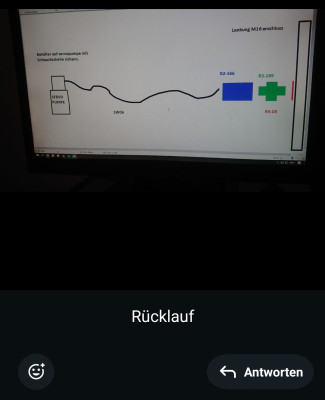

Die Teile von BAT Motorsport verbaust du wie im Anhang gezeigt.

schulle73 · 10.09.2025, 09:39

Klasse, ganz herzlichen Dank für die Infos.
Den Bausatz von schwabmp.de gibt es aktuell nicht, habe jedoch eine Nachricht an den Verkäufer gesandt und warte auf Rückmeldung.

E-Servo Pumpe vom MR2 M3 habe ich bereits.

Falls jemand diese Bausatz hat und verkaufen möchte....gern Info an mich.

DANKE

EJ9_Driver · 28.03.2026, 09:20

Alles komplett zerlegen. Innen wie gesagt von der Zahnstange den Kolben runter flexen/drehmeln.
Überall wo Servo Anschlüsse sind Blindstopfen drauf. Dann mal im WHB gucken. Gibt von Honda ein Fett fürs Lenkgetriebe. Da du ja kein Öl mehr hast muss überall dort Fett rein.
Oben bei der kleinen Zahnstange, welche zum Lenkrad führt ist bei Servo ein Gleitlager eingepresst. Mir war das zu heiß. Gibt ne Version mit Kugellager als Satz mit Dichtring. So ein Gleitlager geht nur mit Öl. Hab leider keine Fotos aufm Handy, müsste ich nochmal auf den PC gucken.
Den Schlauch von links nach rechts in die Bälge hab ich auch weg gelassen und nen ganz kleines Loch in die Bälge gemacht, bzw da ist eh der Anschluss drauf für den Schlauch, dass es Luft ziehen kann, ansonsten blähen die sich auf beim Lenken.

schulle73 · 28.03.2026, 10:04

EJ9_DriverAlles komplett zerlegen. Innen wie gesagt von der Zahnstange den Kolben runter flexen/drehmeln.
Überall wo Servo Anschlüsse sind Blindstopfen drauf. Dann mal im WHB gucken. Gibt von Honda ein Fett fürs Lenkgetriebe. Da du ja kein Öl mehr hast muss überall dort Fett rein.
Oben bei der kleinen Zahnstange, welche zum Lenkrad führt ist bei Servo ein Gleitlager eingepresst. Mir war das zu heiß. Gibt ne Version mit Kugellager als Satz mit Dichtring. So ein Gleitlager geht nur mit Öl. Hab leider keine Fotos aufm Handy, müsste ich nochmal auf den PC gucken.
Den Schlauch von links nach rechts in die Bälge hab ich auch weg gelassen und nen ganz kleines Loch in die Bälge gemacht, bzw da ist eh der Anschluss drauf für den Schlauch, dass es Luft ziehen kann, ansonsten blähen die sich auf beim Lenken.

Danke für die sehr informative Rückmeldung.

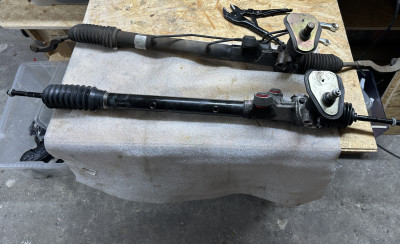

Hatte ja bereits das ITR DC2 Lenkgetriebe komplett auseinander. Nur die Lenkstange selber haben wir nicht raus bekommen. Denke dass das der Kolben ist, den Du meinst, welcher dafür sorgt, dass die Lenkstange nicht raus kommt.

Bezüglich der Blindstopfen....klasse, so wirds gemacht. Auch der Entlüftungsschlauch bleibt dann weg.

EJ9_Driver · 28.03.2026, 10:15

Für die Zahnstange hast du auf der einen Seite einen großen Sechskant. Glaube 36 oder sowas in die Richtung. Hab mir auch extra ne Nuss kaufen müssen. Die ist seitlich mit einem Körnerschlag am Gehäuse fixiert. Den musst du erstmal vorsichtig aufbohren, sonst ist das komplette Gewinde defekt, wenn du es nur raus schraubst. Anschließend wieder einkleben

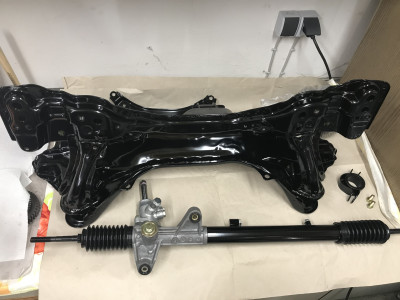

Am Ende wie du siehst ist alles super clean und leicht.

schulle73 · 28.03.2026, 10:20

Super, danke Tobi.
Werde ich mir mal genau anschauen. Vielleicht sogar noch heute....
