» [Interieur Allgemein BeispielEj9] Untertürbeleuchtung

deacone · 11.07.2006, 13:40

@ej9schrauber

ej9schrauber
Läuft bei dir das auch über den türkontakt?

Ich bin im Moment auf der Suche nach meinem Türkontakt. Kannst du mir vielleicht noch sagen, wo ich den finde bzw. wie der Aussieht?
Komm ich da von innen oder von aussen ran?

Gruß,
David

CypressEJ9 · 12.07.2006, 17:37

Hi, also beim Ej9 ist der Türkontak ihm Rahmen, dort wo der Schließmeschanismus der Tür greift. Dort ist ein Kleiner Kunststoff Noppen, wenn du diesen Drückst geht die Innenbeleuchtung aus. Das Kunststoff vorsichtig oben abziehen, dahinter verbiergt sich eine Schraube, diese lösen und dann kannst du den Kontaktschalter auch schon herausnehmen.

Gruß Ej9Schrauber

deacone · 14.07.2006, 11:42

Ich hab heute meine LEDs bekommen. 100 Stück mit 100 Wiederständen auf 12 Volt für 13,50€.
http://cgi.ebay.de/100-Ultrahelle-blaue-LEDs-NEU-7000mcd-20-LED-blau-HQ_W0QQitemZ190005069276QQihZ009QQcategoryZ33713QQtcZphotoQQcmdZViewItem ^Anzeige

Werd mich am Wochenende mal ans einbauen machen...

@ej9schrauber
Danke, für die Beschreibung mit dem Türkontakt.
Würde mich über denSchaltplan für das Relai etc. freuen...

Gruß,
David

Vielen Dank.

CypressEJ9 · 14.07.2006, 14:02

@deacone

Relai? Welchen Schaltplan für das Relai? Ich hab ein Dauerpluskabel von der Batterie genommen --> an die Plusseite der LED's geklemmt und von der Minusseite an den Türkontakt gegangen. Wüsste nicht wo ich da hätte ein Relai verwenden sollen, benutzt man doch eigenltich nur wo ein Strom den anderen Steuern soll!?

Gruß Ej9Schrauber

deacone · 15.07.2006, 13:10

Ich hab jetzt auf der linken Seite die LEDs schon mal eingebaut. Bis jetzt nur mit Schalter, aber das werd ich dann demnächst noch ändern. Funktioniert aber bestens.
Die andere Seite mach ich dann morgen.

Wie habt ihr die Kabel bei der Beifahrerseite durchgezogen? Ich hab da so meine Probleme. Habt ihr dafür die Tür abgebaut oder geht das auch anders?

@Ej9Schrauber

Zitat
das müsstest du mit einem Relai und einer Diode lösen, sprich, das Relai reagiert nur, wenn die Tür aufgeschlossen wird, und nicht zu!? Liegt ich da richtig? Wenn ja,mach ich mir nochmal Gedanken und schreib, wenn nötig nochmal ein Schaltplan hier rein.
Gruß Ej9Schrauber

Dieses Relai...

CypressEJ9 · 19.07.2006, 17:11

@ deacone

Wenn ich jetzt alles richtig versteht willst du das die Led's dann leuchten wenn man auf den Knopf für die ZV drückt, egal ob die Türen geöffnet sind oder geschlossen, sprich ZV wird geöffnet, Licht leuchtet schon wenn man zum Auto hinkommt, dann halt auf die Fußleiste.

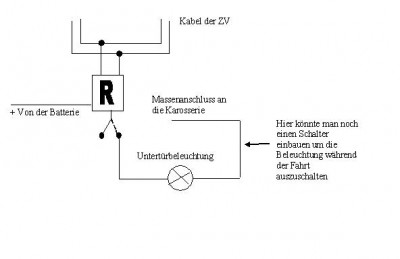

Wenn das so stimmt müsstest du es wie unten lösen können. Verwenden würde ich ein Stromstoßrelai, da deine ZV ja auch nur über ein Stromstoß gesteuert wird (vermute ich mal. + und - wird gerade beim auf und zuschließen vertauscht, beim öffnen kurzer impuls sorum, beim schließen kurzer impuls andersrum). Das Stromstoßrelai funktioniert genau so, bei einem Impuls schließt es, beim nächsten öffnet es wieder den Stromkreis. Hier ist nur das Problem, dass beim Stromstoßrelai die Polung egal ist, d.h. sollte deine ZV auch einen Stromstoß schicken wenn die Türen offen sind und du nochmal auf den Öffnungsknopf drückst, würde das Relai den Stromkreis wieder öffnen, obwohl das Auto nicht abgeschlossen wird.(Das müsstest du mal messen. Kannst du mir soweit folgen? Ich weiß nicht so genau wie eine ZV gesteuert wird, bzw. ob die alle gleich gesteuer werden.

Wenn noch irgendwo Fragen auftauchen meld dich gerade nochmal

Bye Ej9Schrauber

deacone · 20.07.2006, 16:21

EXACT!

Vielen Dank. Das wars, was ich gebraucht hab...

Ich werds so schnell wie möglich ausprobieren.

GeKo · 23.07.2006, 19:09

moin

frage:

weiss jmd ob ich mit einem wiederstand auskomme, wenn ich 2 led´s in reihe schalte?...

normal ist ja ein wiederstand auf eine led ich weiss... wenn ich jetzt 2 leds in reihe schalte, denn leuchten sie ohne wiederstand gut mit ner leeren batterie

..... mit 12 volt gehen sie hops

..... wenn ich bei + noch n wiederstand zwischenlöte vor den 2 leds.... wird das gehen? (will nicht reskieren... nicht dass ich es so einbaue und das dann irgenwann anfängt in der tür zu schmoren und anfängt zu brennen ;D)

CypressEJ9 · 24.07.2006, 09:48

Hi Geko,

das müsste eigentlich ohne Probleme gehen.Eine LED verträgt ca. 3 Volt, zwei LED's brauchen dann logischerweiße 6Volt, demnach brauchst du halt noch nen anderen Widerstand, da der normale Widerstand jetzt zu groß ist. Deine LED's würden dann entweder garnicht leuchten oder mit einer geringeren Kraft. Ach übrigens wenn du vier LED's in Reihe lötest brauchst du garkein Widerstand. Diese leuchten dann aber auch etwas schwächer.

Gruß Ej9Schrauber

GeKo · 24.07.2006, 15:15

und was ist dann mit 3 leds in reihe? ;D
