» [Interieur Allgemein BeispielEj9] Untertürbeleuchtung

pointex · 12.05.2011, 16:37

Hey möchte das Thema auch mal bald in Angriff nehmen.
Bin nur nicht der Elektrotyp

Und zwar wenn ich 10 Leds pro Tür nehmen würde, wäre es dann richtig, wenn ich das so verlöten würde?

Sollte ich eine Sicherung nehmen? Wenn ja welche? Und wo muss die hin?

Außerdem stellt sich mir die Frage, ob eure LEDs geneigt sind, oder 90° auf den Boden leuchten.

MfG Pointex.

MaRtInW2 · 12.05.2011, 20:03

Ich würd se einfach parallel schalten is einfacher- Wie kommst du auf die Widerstabdswerte? Was für Leds sind das`? Durchlassspannung?

pointex · 13.05.2011, 12:29

Ne vergesst den Scheiß da oben, ist falsch

Ich nehme einfach 12 LEDs und schalte jeweils 4 in Reihe.
D.h. 4x 3,4V=13,2V -> Hätte dann zar ohne Limaunterstützung 1,2V zuwenig, aber denke nicht, dass das nen großen Unterschied macht.
Oder meint ihr doch?

Und sollte ich mit Lima mal zeitweise auf bis zu 15V kommen, dann bekommt 1LED 3.75V und da sie ja für 3,4V ausgelegt ist, wird die das schon überleben. Frage ist nur welche Sicherung ich davor machen muss.

Ej2 VTi · 13.05.2011, 13:25

also wenn alle LED's 13,2V brauchen und nur 12V hast, wirst du eigentlich garkeinen Unterschied sehen, bzw. der ist so gering = kann vernachlässigt werden. Wenn die jedoch zuviel kriegen, sei es auch nur 0,35V wird die LED früher oder später den Geist aufgeben. Bei LED's IMMER lieber bissl zu wenig Spannung als zuviel^^

pointex · 13.05.2011, 19:14

Was schlägst du dann für einen Widerstand pro Reihe vor?
60, 90?

civic_vti_type_s · 14.05.2011, 22:09

Es kommt auch auf die Farbe darauf an, rot benötigt z.B. weniger Spannung als blau.
Gib doch mal die technischen Daten der LED an, Spannung (ich vermute mal die 3.4Volt die Du geschrieben hast) und Strom?

pointex · 15.05.2011, 21:06

3,4V 20mA typ. 30mA max.

BaG · 16.05.2011, 13:53

Hmm. also grade wegen der schwankung würde ich vllt. einfach ein DC/DC wandler oder ein festspannungsregler auf ne Lochrasterplatine löten.

Der Ausgang ist dann recht stabil, sofern man auch 2 Kondensatoren vorsieht (deine LED's werden es dir danken).

Nachteil ist aber, der ist nicht so energie efficient, wenne die LED's aber in reihe schaltest, sollte es sich aber im rahmen halten mit der wärme.

besser wäre da ein step up oder Down wandler/converter.
Aber die sind Schaltungstechnisch immer "etwas" aufwendiger.

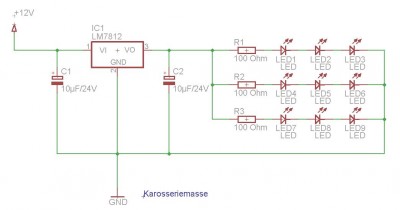

bsp.
1x LM7812
2x 10µF / 24V ( kannst auch größere als 10µF nehmen dann leuchten die noch nach ^^)
pro strang 100 Ohm, als ersatz für die 4te LED kannst auch mit 4 LEDs probieren müste eig. auch gehen. (100 Ohm sollten reichen meinich)

PS; war nu auf die schnelle gleich feierabend

Gruß.

*edit* ; eventuel ist noch ein kleiner Widerstand vor denn Kondensatoren ne gute idee wegen denn kurzschluß effekt in denn ersten nanosekunden =/ .

MaRtInW2 · 16.05.2011, 23:47

Man kann es auch übetreiben bei so nen paar Leds für nen paar Cent

bei mir ist noch nie eine durchgebraten im Auto ohne aufwändige Schaltungen (na ja mehr oder minder aufwändig in dem Fall)

BaG · 17.05.2011, 05:47

Ja ist schon richtig, hab bei mir inner innen Lampe auch 2 Leds 1 Widerstand & ein 47µF C verbaut.
Hab ich nun auch schon nen Jahr drinne & leuchtet bis heute noch...

- ist halt nur etwas sicherrer & besser für die LEDs =)
