» B20-vtec, neue Block x2 - 2023 Jetzt zu Dritt! S.77

Headshot91 · 24.01.2016, 22:56

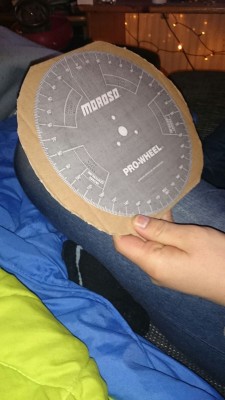

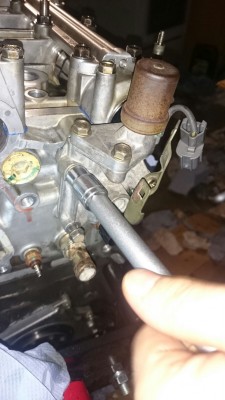

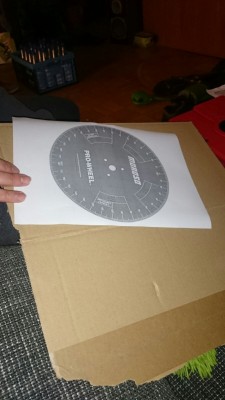

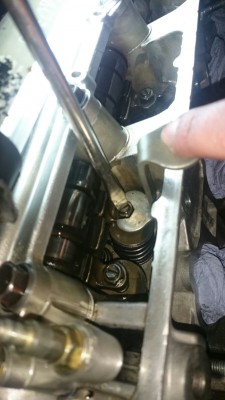

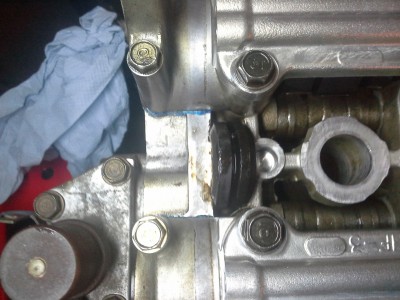

hier noch ein kleiner nachtrag...

, viel spaß,beim begutachten, wenn es fragen gibt oder vorschläge/verbesserungen immer raus damit!

lg

DeZomB · 26.01.2016, 11:36

Wenn V2V etc. machen willst, kannst du in die Kipphebel eine Unterlegscheibe zu den "Vtec-Pins" legen damit der Bolzen dauerhaft verschoben ist, zusätzlich nimmt man 1 Einlass Ventil und 1 Auslass ventil statt 2 - 2 und legt in beide eine Auslassventilfeder ein.
Dann hat der Kipphebel/ Nocke weniger Widerstand - Dann kann man ganz entspannt alles Ermitteln und eine Tabelle anlegen bei wieviel Advanced/ Retarded wieviel Abstand ist - Allerdings ist dein Kopf schon komplett montiert ^^.

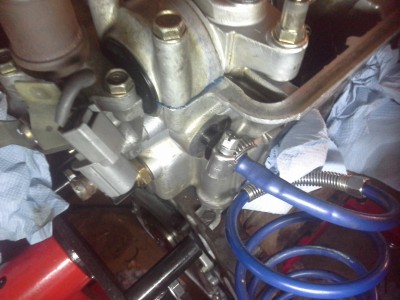

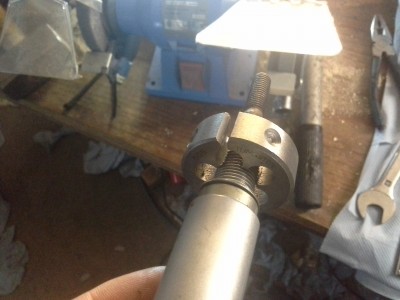

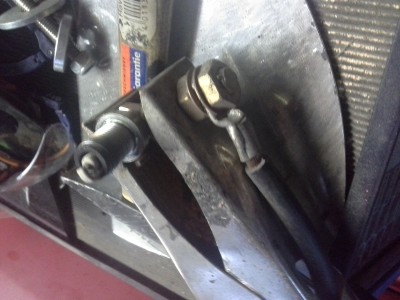

Problem mit der Druckluft ist ja auch das du an allen Ecken und Kanten die Druckluft rausballerst. Pi*Daumen verballert die Ölpumpe ~60l/min @ 6bar wenn sie ins Vtec schaltet.
Die Kompressor Angabe (Abgabeleistung), auch nen Bauhauskompressor, sollte um die 120L/min @ 6 Bar machen - Ist dein Schlauch evlt. zu klein? Welchen Innendurchmesser hast du genommen?

Headshot91 · 26.01.2016, 11:56

habe auch schon gedacht das eventuell der schlauch zu dünn ist...

werde mir einen zweiten kompressor leihen und die beide verwenden, dann sollte es klappen

120l/min aber nicht 6bar ... ! du liest die angabe falsch

lg

DeZomB · 26.01.2016, 12:02

Zusatz zu oben: Luft geht halt besser durch die ritzen als Öl ^^.

Die 6 bar beziehen sich auf die Kompressorhersteller Angabe.
Die Geben gerne xxxL/min an, aber viele schreiben nicht drauf das des bei 6bar ist (weiss gerade nicht ob das genormt ist).
D.h. Wenn man 10bar dauerhaft brauch, bringt einem die xxxL nix weil man effektiv nur nen bruchteil hat.
So meine ich das

, sry für die Verwirrung

(hattest keine Angaben zu deinem Komp. gemacht).

Mit zwei Kompressoren sollte das laufen (weiss nur gerade nicht ob man die einfach mit T-Stück verbinden kann), oder einem Dicken.

Headshot91 · 27.01.2016, 21:35

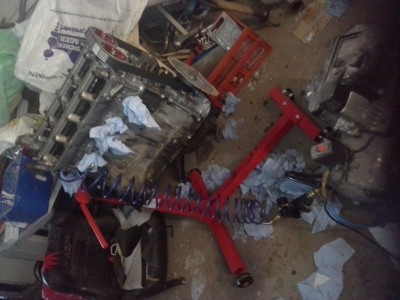

soooooooo !!!

naja weiter geht es leider immer noch nicht! Habe mir einen zweiten kompressor organisiert und musste feststellen das es einfach zu wenig luft/min ist

D.h die schlauchdurchmesser müssten größer und ich brauche am besten mehr wie 8bar oder genug volumen.

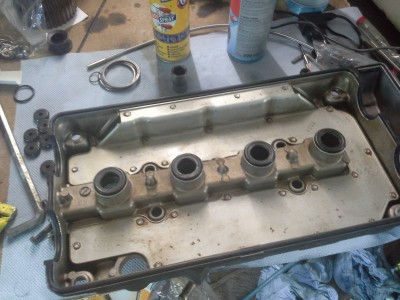

Bin kurz davor wieder demontieren , was im grunde ja schnell geht.... Naja dichtmasse und soeine rot*** ... grrr

Werde morgen mal sehen ob ich das anders geregelt bekomme, z.b über die nockenwellen für geringe drehzahlen.. aber von diesen habe ich keine öffnungs und schließzeiten...

naja ..... kommt zeit kommt Rat.

PS: wer den Müll auf dem boden findet kann ihn behalten :laugh:

LG

Iwan-EJ2 · 28.01.2016, 18:58

Was hast du jetzt den genau eingestellt? Verstehe grad irgend wie nur Bahnhof.

Headshot91 · 29.01.2016, 07:21

man sieht es relativ deutlich.

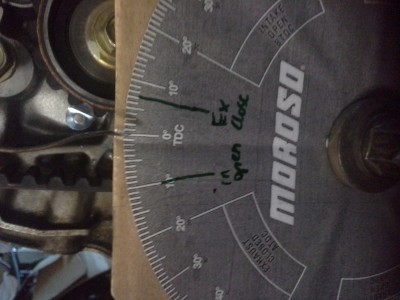

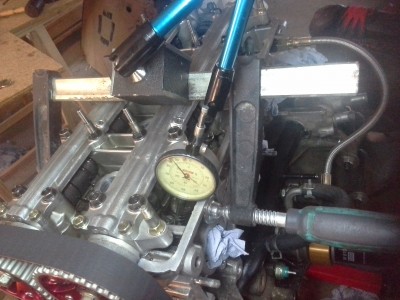

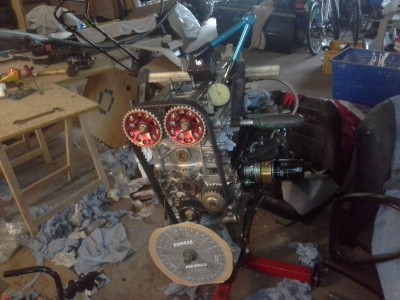

beispiel einlassnocke b16
ab 20-15° vor ot ging einlass auf, sehr langsam, ab 0° extrem schnell.

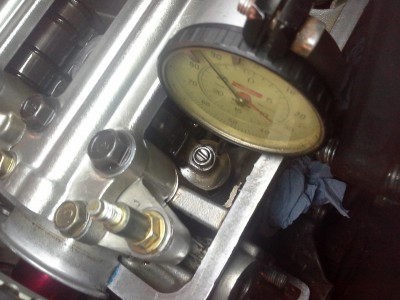

einstellen muss man 1mm ventilhub bei 10°vor OT, das hat fast perfekt gepasst, villeicht liegt das an meinem geplanten kopf.. glück gehabt nicht mal 1° daneben.

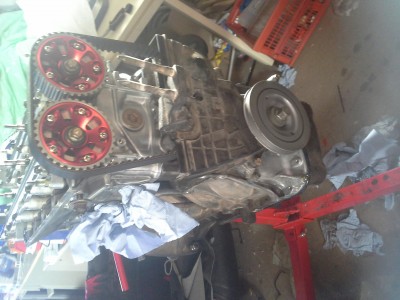

fazit , NWräder sind bei b20vtec eher unnötig, man braucht sich keine gedanken machen über leistungsverlust durch falsche zeiten

hab auslass auch gemessen... I.O.

:yes:

Lg

Dave 84 · 29.01.2016, 07:54

Wow hätte gedacht dass du ordentlich versatz hast, aber wenn's so passt ist doch gut.
Hab mich schon entschieden was im nächsten Winter gebaut wird, danke für die Inspiration, wenn der jetzt noch gut läuft, aber davon gehe ich mal aus
