» [Interieur Allgemein BeispielEj9] Untertürbeleuchtung

CypressEJ9 · 28.06.2006, 16:54

Hallo alle zusammen,

mich hat schon seit langem die Szene aus 2Fast 2Furious fasziniert, in der Brian sein Skyline aufmacht und unter der Tür der Boden beleuchtet ist. Also hab ich mich letztes Wochenende mit einem Kumpel an meine Türen gemacht und das eingebaut. (Zugegeben es gibt auch einfachere Wege, aber einfach nur ne KLK unter die Tür baben ist net so der bringer)

Benötigt wird:

1. LED’s in beliebiger Farbe mit passenden Widerständen auf 12Volt . Pro Seite hab ich 8 Stück verwendet (hier grün mit 7000mcd, bekommt man überall, hab meine von Dotlight.de, sind echt gut )
2. Ledclips
3. Ausreichen Litzendraht mit Durchmesser 0,5mm in zwei verschiedenen Farben
4. Schrumpfschlauch
5. 6,5 mm Bohrer
6. Lötkolben
7. 600ter Schleifpapier

Dann mal an die Arbeit. Angefangen hab ich damit, die Led’s vorzubereiten. Zuerst werden die beiden Drähte gekürzt. !!Hier aufpassen, dass ihr den Überblick behaltet wo Plus und Minus ist (Der lange Draht ist Plus, der kurze Masse)!! An eine Seite lötet ihr jetzt den Widerstand, hier am besten auch immer die gleiche Seite benutzen, damit ihr später nicht wegen der Polung durcheinander kommt. Seit ihr mit allen Led’s fertig, werden die Lötstellen mit einem Stück Schrumpfschlauch abgedeckt. An jedes Drahtende hab ich nun noch 2-3cm Litzendraht gelötet. An die Plusseite rot (wie bei meiner Anlage) und Minusseite blau. Nun werden die Lötstellen dann auch wieder mit Schrumpfschlauch abgedeckt.

Wenn ihr später unter eurer Tür Punkte haben wollt, könnt ihr die Led’s so lassen, wollt ihr aber einen durchgehenden Streifen auf dem Boden müsst ihr nun noch alle Led’s kurz mit Schleifpapier (Ich hab 600ter benutzt) anschleifen.

Nun geht es an die Türen: Hier hab ich im Abstand von 8,5cm längs und 2cm vom Rand, je ein Loch mit dem Durchmesser 6,5mm gebohrt. Hier aber aufpassen, dass ihr nicht irgendwelche Streben oder Halterungen von der Türverkleidung anbohrt. Hab ihr alle Löcher gebohrt könnt ihr jetzt die Ledclips in die Löcher stecken und die Led’s von der anderen Seite, bis diese einrasten, das kann z.B. unter dem Türfach ein wenig Fummelarbeit sein. Sind alle led’s in den Türen zieht ihr nun ein Hauptplus- und Hauptminuskabel in der Türverkleidung entlang und isoliert es an den Stellen, wo die Led’s angelötet werden ab.

Zugegeben, ich bin nicht gerade der Beste Lötmensch, also falls es jemand schöner macht, kanns er ja mal posten

Nun alle Led’s mit den Hauptkabeln verbinden und am besten zur Befestigung und isolierung der Kabel und Lötstellen auf jede Lötstelle einen Punkt Heißkleber. An das Ende der Hauptkabel hab ich einen kleinen Stecker gelötet, um es beim nochmaligen Abbauen der Tür leichter zu trennen.

Zum Schluss müsst ihr noch durch jede Tür zwei Kabel in den Innenraum ziehen (Wird hier in einigen Guides erklärt). Das Pluskabel hängt ihr an Dauerplus und das Masse Kabel an den Türkontakt der jeweiligen Tür.

Nun Kabel an jeder Tür miteinander verbinden. Türverkleidung wieder dran und tada, wenn jetzt die Tür geöffnet wird, ist ein schöner Streifen auf dem Boden!!! lol

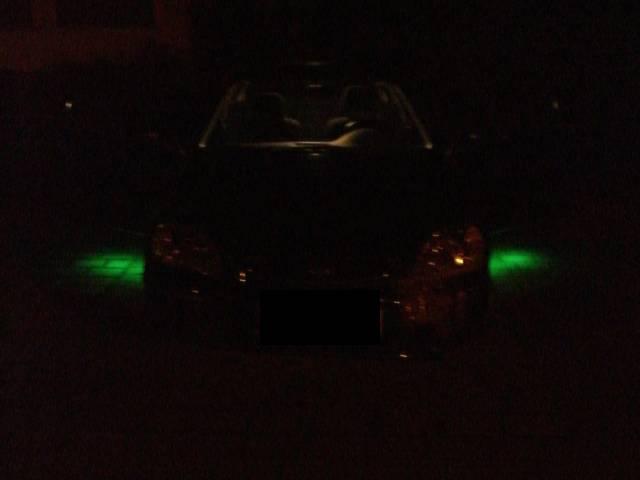

Hier zweimal bei Nacht:

Und einmal bei Tag:

[/img]

marcelp3009 · 28.06.2006, 23:18

hi

sieht echt cool aus
werde es wohl bei mir auch mal in angriff nehmen. währe aber noch hilfreich wenn du beschreiben würdest, wo man an den türkontakt geht und welches kabel das ist.

aber echt

mfg

blue devel · Gesperrt Anmeldedatum: 20.02.2006 Beiträge: 7363

habt ihr in euren civics die türleucte in rot in der verkleidung. bei meinen accord ja. habe es dort angeschlossen. ansonsten gehst auf die innenbeleuchtung. mfg

Xeal · 29.06.2006, 12:23

schönes howto

werd ich jetzt auch demnächst in angriff nehmen

Bansh · 29.06.2006, 16:44

ähm erlaubt? *frage

blue devel · Gesperrt Anmeldedatum: 20.02.2006 Beiträge: 7363

ja. wenn nur in verbindung mit tür geöffnet ohne probleme. mfg

Kidman · 29.06.2006, 17:34

accordce8ja. wenn nur in verbindung mit tür geöffnet ohne probleme. mfg

Würd mal Spontan behaupten Blödsinn...
Genauso illegal andere Beleuchtungen ohne E Zeichen. Da die Dinger auch noch nach außen abstrahlen ist das nichts anderes wie ne Unterbodenbeleuchtung(Unterflurbeleuchtung; Beamtenhochdeutsch)

ZitatDas von der Unterflurbeleuchtung erzeugte Licht hat eine unbestimmte und nicht definierte Signalwirkung und wirkt deshalb verwirrend
Begutachtungen im Rahmen von § 19 (2) StVZO bzw. Änderungsabnahmen nach § 19 (3) StVZO können demnach nicht positiv abgeschlossen werden; diese Aussage trifft auch für Fahrzeuge mit ausgeschalteter Zündung zu

Ergo Nix legal, aber mit ein wenig Glück lässt der eine oder andere humane Polizist die Nummer mit einem Lächeln durchgehen.

blue devel · Gesperrt Anmeldedatum: 20.02.2006 Beiträge: 7363

ja aber nur wenn die tür aufgeht, oder machst du die tür auf wennst fährst. mfg

marcelp3009 · 30.06.2006, 00:06

Zitat
oder machst du die tür auf wennst fährst

hehe aber nur wenn man lambo doors hat :hrhr:

aber denke mal das die da nicht meckern. leuchtet ja während der fahrt nicht nach aussen.

@ej9schrauber
könntest du denn noch mal eben beschreiben welche farbe das kabel hat und wo du an das kabel des türkontakts gegangen bist.
ist wichtig

mfg

blue devel · Gesperrt Anmeldedatum: 20.02.2006 Beiträge: 7363

marcelp3009

aber denke mal das die da nicht meckern. leuchtet ja während der fahrt nicht nach aussen.

mfg

das ist doch mein reden. mfg
