phelix · Fortgeschrittener Anmeldedatum: 04.03.2013 Beiträge: 180

Ein gebrauchter PT3 Kopf aus einem F20A4 ist bei mir diese Woche eingetrudelt, also konnte es heute mit der Bearbeitung los gehen.

Ich habe heute nur zwei Auslasskanäle grob bearbeitet, da mir leider mein Bohrschleifer hops gegangen ist.

Seht euch mal die Kante am unbearbeiteten Ventilsitz an. Da wirft sich bei richtiger Beleuchtung ein großer Schatten. Die Stelle ist eine der Einschnürungen, die ich schon bei meinem D16 entfernt habe.

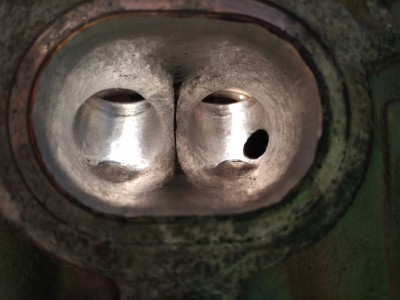

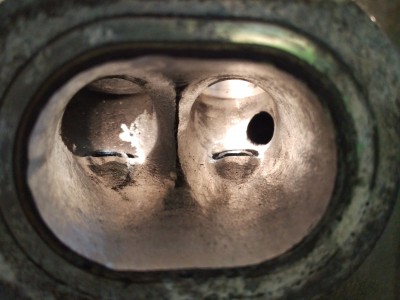

Hier soweit mal Bilder vom heutigen Fortschritt.

albiknalltuete · Premium-Member Anmeldedatum: 08.05.2009 Beiträge: 6102

phelixHier das Diagramm der Leistungsmessung bei dbilas heute mittag.

Damit ist die Serienleistung bestätigt.

Weiß jemand woran der Leistungsabfall vor dem Begrenzer liegen kann?

Der Leistungabfall kommt vom fallenden Drehmoment. Die Zündung wird wahrscheinlich laut Kennfeld in Richtung spät verschoben und damit fällt das Drehmoment, zusätzlich wird der Motor einen schlechterer Füllungsgrad in dem Drehzahlbereich haben.

Knobi · 19.03.2018, 17:14

Oh. Die Kanten sind wirklich heftig, das ist nicht immer so!

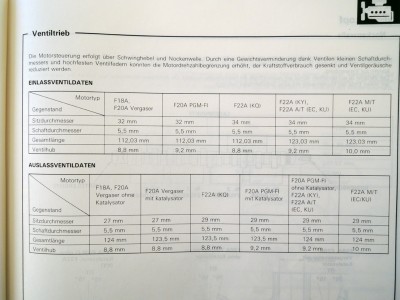

Ventilhub und Steuerzeiten aus dem Handbuch, F22 KU M/T war der europäische F22A7. Ventilhub Ein- und Auslass 10 mm gegenüber 8,8 - 9,2 bei allen anderen F..A, Gesamtöffnungszeit Ein- und Auslass 205° gegenüber 190 - 200° bei allen anderen.
Das ist natürlich vollkommen lächerlich im Vergleich zu halbwegs ernsthaften Sportnockenwellen, Serienwellen von Zweiventilern oder VTEC-Steuerzeiten, aber immerhin die brauchbarste F..A-Serienwelle. Ich müsste davon sogar noch mehrere haben, die Frage ist nur, wo sie liegen, wann ich sie finde und wie die Laufflächen aussehen. Mit F-Motoren mache ich ja nix mehr.

DZoom · 19.03.2018, 19:44

phelixEin gebrauchter PT3 Kopf aus einem F20A4 ist bei mir diese Woche eingetrudelt, also konnte es heute mit der Bearbeitung los gehen.

Ich habe heute nur zwei Auslasskanäle grob bearbeitet, da mir leider mein Bohrschleifer hops gegangen ist.

Seht euch mal die Kante am unbearbeiteten Ventilsitz an. Da wirft sich bei richtiger Beleuchtung ein großer Schatten. Die Stelle ist eine der Einschnürungen, die ich schon bei meinem D16 entfernt habe.

Hier soweit mal Bilder vom heutigen Fortschritt.

Ist das auf dem Bild der Kanal vom vierten Zylinder?
Machst du den EGR Kanal da noch zu? Oder ist das auf dem Bild was anderes?

phelix · Fortgeschrittener Anmeldedatum: 04.03.2013 Beiträge: 180

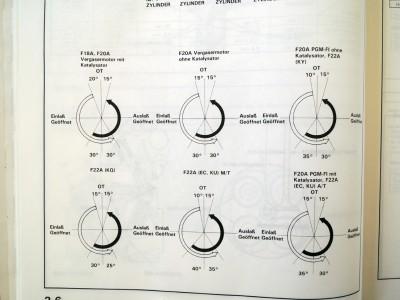

@Knobi: danke für die Tabelle und Nockenwellen-Winkelgrafik.
Da die Nockenwellen vom F20A/F22A alle so harmlos sind, versuche ich es mal mit einer Umgeschliffenen. Gibt's da irgendwelche Probleme mit der Oberflächenhärtung? Der Grundkreis der F2xA Nockenwellen ist sehr groß, daher sollte es mit den Umschleifen viele Möglichkeiten geben.

Was schlagt ihr für Werte vor, wenn der Accord noch alltagstauglich bleiben und sein Drehmoment immernoch möglichst früh anliegen soll? 10 mm Hub soll reichen, nur etwas mehr Öffnungswinkel und Überschneidung?

@DZoom: Ja das ist der EGR Kanal vom 1. Zylinder. Ich habe ihn etwas strömungsgünstiger geschliffen. Die Kante zur Ventilführung hin war mir zu scharf. Würdest du den Kanal verschließen? Ich dachte dran ihn zu belassen.

Knobi · 20.03.2018, 07:14

Die Oberflächenhärte war bei Honda ein ganz grundsätzliches Problem, Nockenwellen und Kipphebel/Schlepphebel der F- und H-Motoren taugen leider nur wenig. Da wäre also der Nockenwellenprofi gefragt, was das Nachhärten angeht, oder Verchromen bei Campro.
Ich habe auch irgendwo so eine Tabelle für die H-Motoren und meine, dass sie ohne VTEC mit 225° unterwegs sind. Das ist natürlich auch noch sehr, sehr zahm. Ab 260° wird es langsam interessant, über 280° wird es aber schwierig mit serienmäßig niedrigem Leerlauf.
dbilas bietet 268°, aber nur noch 9 mm Hub: http://www.dbilas-shop.com/Produkte/Sportnockenwellen/Honda/2-2-16V-F22A3/Seriennockenwellen-Umschleifen:::7_2504_2642_3060_3061.html

DZoom · 20.03.2018, 10:00

phelix@Knobi: danke für die Tabelle und Nockenwellen-Winkelgrafik.
Da die Nockenwellen vom F20A/F22A alle so harmlos sind, versuche ich es mal mit einer Umgeschliffenen. Gibt's da irgendwelche Probleme mit der Oberflächenhärtung? Der Grundkreis der F2xA Nockenwellen ist sehr groß, daher sollte es mit den Umschleifen viele Möglichkeiten geben.

Was schlagt ihr für Werte vor, wenn der Accord noch alltagstauglich bleiben und sein Drehmoment immernoch möglichst früh anliegen soll? 10 mm Hub soll reichen, nur etwas mehr Öffnungswinkel und Überschneidung?

@DZoom: Ja das ist der EGR Kanal vom 1. Zylinder. Ich habe ihn etwas strömungsgünstiger geschliffen. Die Kante zur Ventilführung hin war mir zu scharf. Würdest du den Kanal verschließen? Ich dachte dran ihn zu belassen.

Ja auf jeden Fall verschließen. Ich weiß nicht was dann mit den Abgaswerten beim F passiert. Bei allen Umbauten die wir bisher gemacht haben war's aber okay, da passte auch die AU noch. Ich hab da beim D16 Gewinde reingeschnitten, bei einer Schraube den Kopf abgesägt und die als Madenschraube dort eingeklebt. Und danach mit dem Dremel an die Kanalform angeglichen. Das ist wohl am strömunsgünstigsten, vermeidet unnötige Hitze im Kopf und lässt den Motor frisch durchatmen (da keine Abgase mehr in den Ansaugtrakt gehen).

Knobi · 20.03.2018, 17:24

Da passiert beim F wie beim H überhaupt nix. Ich bin schon mehrfach mit blockierten EGR-Ventilen zu AU gefahren und habe problemlos bestanden, also kann auch der ganze Kanal verschwinden.
