» Zv mit Blinkersteuerung verbinden

minoeg4 · 09.07.2006, 20:09

Erstmal danke dafür,das hier immer alle so nett helfen .
Soviel dazu.
Also habe heute eine universelle zv nachgerüstet funktioniert auch alles außer die blinkeransteuerung ich weiß nicht wo ich die kabel anschließen soll.ich wollte sie an den warnblinklichtschalter anschließen aber finde nicht das richtige kabel.Kann mir einer sagen wo ich die Blinkeransteuerung am besten anschließe?Bilder oder schaltpläne wären echt nett.

mfg mino eg4

marcelp3009 · 09.07.2006, 21:41

hi

ich bin von hinten an den warnblink schalter gegangen. musste aber ne sperrdiode nehmen damit kein strom in das funk modul fliessen kann. es sind 2 kabel an dem stecker. eins für rechts eins für links. würd ich morgen nicht in urlaub fliegen

würd ich gucken welche das sind. sry

mfg

minoeg4 · 10.07.2006, 05:09

bitte noch mehr.am besten die einfaCHSTE variante.und am besten schaltplan oder bild oder sonstiges.
mfg minoeg4

blue devel · Gesperrt Anmeldedatum: 20.02.2006 Beiträge: 7363

das ist die einfachste variante. nur speerdioden brauchst net unbedingt. bei mir im accord geht s auch so und beim kumpel seinem eJ6 auch. weil die meisen zv's schon eine sperrdiode integriert haben. so der kommentar von einem wo täglich sowas einbaut. am wochenende selbst geredet mit ihm. mfg

minoeg4 · 10.07.2006, 09:25

@ accordce8

wo haste die kabel befestigt?direkt am schalter,weil die kabel müssen ja irgendwo her kommen.würde nämlich lieber nicht erst die kabel bis zum schalter legen müssen.kannst du mir zb. sagen über welche sicherung oder sonstiges die kabel für den warnblinker laufen.ich habe übrigen nen civic eg4.
mfg minoeg4

blue devel · Gesperrt Anmeldedatum: 20.02.2006 Beiträge: 7363

da muß ich sehen. vom warnblinkschalter gehen glaub 8 oder mehr kabel. da muß man das richtige rausmessen um zu wissen welches kabel man braucht. oder es sagt dir jemand im forum welche farben diese 2 kabel haben. ich vermute irgendwas mit grün-gelb. weiß ich aber nicht sicher. mfg

deacone · 10.07.2006, 17:49

minoeg4bitte noch mehr.am besten die einfaCHSTE variante.und am besten schaltplan oder bild oder sonstiges.
mfg minoeg4

Ich habs bei meinem so gemacht, dass ich die Warnblinkanlage eingeschaltet und dann mit nem Voltmeter alle Kontakte unter Lenkrad abgetastet hab. Wenn du ein Kabel findest, was Schwankungen im Takt auf 12 Volt hat, dann hast du's gefunden...

Ging relativ schnell bei mir...

el_revelar · Veteran Anmeldedatum: 21.03.2005 Beiträge: 545

deacone

Ich habs bei meinem so gemacht, dass ich die Warnblinkanlage eingeschaltet und dann mit nem Voltmeter alle Kontakte unter Lenkrad abgetastet hab. Wenn du ein Kabel findest, was Schwankungen im Takt auf 12 Volt hat, dann hast du's gefunden...

Ging relativ schnell bei mir...

Auch keine blöde Idee! :-D

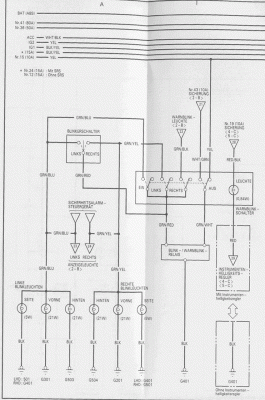

Du könntest dir auch den Stromlaufplan hier reinziehn! ;-)

deacone · 11.07.2006, 14:12

@ el_revelar
hast du noch mehr solche schaltpläne?...

minoeg4 · 14.07.2006, 15:49

Also ich habe jetzt 3 stunden rumgesucht und habs nicht hinbekommen.Also das mit dem Warnblinker ist ja klar aber ich komme vom steuergerät der zv nicht bis zu den kabeln von der warnblinkanlage.kann mir einer sagen wo die lang gehen am besten mit foto.die kabel müssen doch auch richtung sicherungskasten laufen aber wo genau.kann mir einer sagen wo die kabel hinlaufen.kann sein das ich mich auch einfach zu blöd anstelle aber bitte helft mir noch mal.also am besten wär der kabelweg vom warnblinker zum zum sicherungskasten oder wo es sonst hin läuft.mfg mino eg4
