» Ventile Einstellen D-Motor

Der Joe · 11.09.2014, 11:15

Tach!

Guide Ventile Einstellen für D-Motoren:

Als Erstens:

Minuskabel von der Batterie Trennen ( 10er Ringschlüssel )
Zündkerzenstecker Ab! Bitte am Stecker selber und nicht an den Zündkabels ziehen
Stecker ggf. Markieren oder so Hinlegen, das sie nicht durcheinander kommen.

- Schrauben des Ventildeckels lösen (10er Ratsche am besten)
Sind Hinten Zwei Lange und Vorne 3 Kurze

Schlauch von der Kurbelgehäuseentlüftung ab! (Der kleine Oben links wo auch meine Griffel draufzeigen)

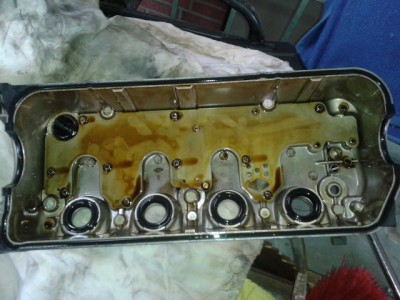

Ventildeckel Abnehmen ggf. Mit Gummihammer LEICHT klopfen wenn er Fest ist.

Bilder von Zünkerzenstecker und Batteriekabels entfernen Spare ich mir mal. Wer das nicht gebacken Bekommt hat an den Ventilen nix zu suchen :no:

AiC · 11.09.2014, 11:28

Wollte gerade fragen wo der rest bleibt xD warst schneller

und was soll dat Batterie abklemmen bringen ? Beim Ventile einstellen is das sinnlos

, oder schweißt du da was dran oder stellst es mit was elektronischem ein xD

Der Joe · 11.09.2014, 11:45

So jetzt aufpassen !

Vorweginfos:

Wenn man den Motor Mit Hand dreht IMMER in die Richtung Drehen, wo der Motor auch dreht wenn er an ist!
In unseren Fall GEGEN Den Urzeigersinn. Bitte nicht Verraffen!

Die Zylinder Werden nach 1-3-4-2 eingestellt. D.h. Ihr Beginnt mit dem Zylinder Ganz Rechts, wenn Ihr vor der Geöffneten Haube Steht.

Soo here we go! Wir drehen Jetzt gegen den Urzeigersinn an Unserem Werkzeug, dass auf der Riemenscheibenschraube Steckt.

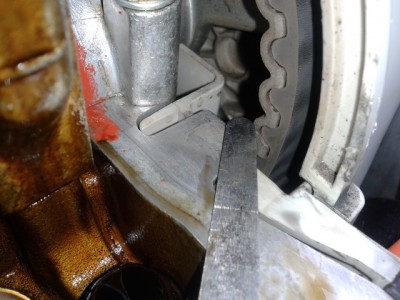

Dabei schauen wir von Innen auf unser Nockenwellenrad. Auf dem Nockenwellenrad Sind zwei Makierungen (Kleine Kerben) Drauf. Es gibt zwei Kerben, jeweils im Winkel von 180 Grad voneinader entfernt.
Wir drehen so lange, einer dieser kleinen Kerben auf einer höhe mit dem Zylinderkopf ist.

So geschafft.
Die Markierung und der Zylinderkopp fluchten. Nun Wackeln Wir am Ersten Zylinder an den vier Metallärmchen,Wo die 10er Mutter mit der Schlitzschraube in der Mitte ist. Wenn man an denen Wackeln kann (Alle 4) Steht der erste Zylinder auf OT (oberer Totpunkt, Ventile sind Geschlossen) Wenn die fest sind und sich nicht an denen Rütteln lässt, steht ein anderer Zylinder auf OT und Wir drehen wieder an der Riemenscheibenschraube bis die Andere Markierung mit dem Zylinderkopf fluchtet.

Jetzt brauchen Wir nen 10 Ringschlüssel und nen Passenden Schlitzschraubendreher.
Wir Kontern die Schlitzschraube und und machen mit dem Ringschlüssel die Mutter auf.

Mit der Schlitzschraube stellt ihr das Spiel ein Wenn ihr sie Reindreht wird das Spiel Kleiner wenn ihr Rausdreht logischerweise Größer.
Das Spiel dazwischen misst man Mit ner Fühlerblattlehre, Gibts ab 8 Euro.
Die Ventile Am Einlass werden Auf 0,20 Gestellt und am Auslass auf 0,25.
Die Fühlerblattlehre wird zwischen Kipphebel und Ventil Gesteckt und Mit der schlitzschraube stellt man das SPiel dann so ein, dass die Fühlerblattlehre Sich mit ein wenig Widerstand bewegen Lässt. Muss man echt n bisschen Üben ist echt Fummelig. Die Fühlerblattlehren sollten dabei nicht zerkratzen.

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "Ventile Einstellen D-Motor" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht

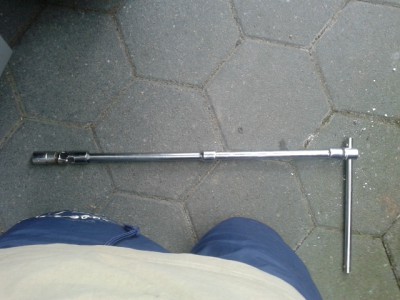

Der Joe Veteran Name: Nico Geschlecht: Fahrzeug: eh6 Anmeldedatum: 06.02.2013 Beiträge: 798 Wohnort: Hannover	11.09.2014, 11:15 zitieren Tach! Guide Ventile Einstellen für D-Motoren: Als Erstens: Minuskabel von der Batterie Trennen ( 10er Ringschlüssel ) Zündkerzenstecker Ab! Bitte am Stecker selber und nicht an den Zündkabels ziehen Stecker ggf. Markieren oder so Hinlegen, das sie nicht durcheinander kommen. - Schrauben des Ventildeckels lösen (10er Ratsche am besten) Sind Hinten Zwei Lange und Vorne 3 Kurze Schlauch von der Kurbelgehäuseentlüftung ab! (Der kleine Oben links wo auch meine Griffel draufzeigen) Ventildeckel Abnehmen ggf. Mit Gummihammer LEICHT klopfen wenn er Fest ist. Bilder von Zünkerzenstecker und Batteriekabels entfernen Spare ich mir mal. Wer das nicht gebacken Bekommt hat an den Ventilen nix zu suchen 20140911_121405.jpg - [Bild vergrößern] 20140911_115258.jpg - [Bild vergrößern] 20140911_115242.jpg - [Bild vergrößern] Gefällt mir Teilen twittern 1x bearbeitet Verfasst am: 11.09.2014, 11:24 zitieren Weiter gehts! -Jetzt nehmen Wir ne 17er Nuss, nach Bedarf ein oder Zwei Verlängerungen Für ne Ratsche, Ein Gelenk für die Ratsche und die Ratsche selber. Und bauen das Zusammen. -Das Lenkrad schlagen wir nach Links Komplett ein ( Bitte nicht bei Laufenden Motor wenn der Ventildeckel ab ist. Könnte ne schmutzige angelegenheit werden) -Gang ist Draussen -Nun Schauen wir Fahrerseitig in den Vorderen Radkasten. Dort ist ein Loch und wenn wir da durchschauen, sehen wir Die Riemenscheibenschraube. -Dort stecken Wir unser Zusammengebautes Werkzeug Rein bis die Nuss auf der Riemenscheibenschraube sitzt.... So ich ess ma Kurz Lasangne geht gleich weiter.... 20140911_115329.jpg - [Bild vergrößern] 20140911_115654.jpg - [Bild vergrößern] 1x bearbeitet
