» US Blinker ---> Fragen (EG3)

Civicrunner2006 · 02.10.2010, 12:34

Gude, mal kurz ein paar Fragen, die ich gerne von euch beantwortet hätte, da ich durch die Such-Fu und google nichts ordentliches gefunden habe. :wall:

Hat irgendeiner ne Einbauanleitung am besten bebildert??? (habe heute die US - Blinker module von Ebay ^Anzeige gekauft Link ----> http://cgi.ebay.de/Ford-Tuning-US-BLINKER-STANDLICHT-Fiesta-Focus-Sierra-/320597526719?pt=Autoteile_Zubeh%C3%B6r&hash=item4aa51a08bf ^Anzeige )
hat evtl einer von euch die gleichen verbaut und wenn ja, was sagt ihr dazu????

3) wo schaltet man da den schalter dazwischen um die us blinker komplett deaktivieren zu können, sprich das das auto wieder "normal zustand" hat????

4) wie schauts mit Polizei und co aus??? finde nur im google alte Beiträge, von 2007 und 2008 wo das ja noch illegal war.. ist es das immer noch so oder was ist da jetzt tatsache???

Vielen Dank, freue mich auf eure Antworten!!
LG

RGT · Gesperrt Anmeldedatum: 30.09.2008 Beiträge: 14034

ist immernoch illegal, ne einbauanleitung ist hier irgendwo, musst mal suchen. den schalter musst du zwischen der leitung machen, die ans standlicht kommt.

Civicrunner2006 · 02.10.2010, 14:11

vielleicht bin ich einfach zu blöd die sufu zu nutzen, hab zumindest nichts bewegendes gefunden ausser kurz geschriebene Anleitungen... mir sind aber bilder lieber, nicht das ich dann am ende doch noch was verwechsle..... aber so wie es aussieht, gibts hier leider keine bebilderte anleitung.

RGT · Gesperrt Anmeldedatum: 30.09.2008 Beiträge: 14034

nichtmal eine minute gesucht: klick

den schalter musst du zwischen das blaue kabel machen.

Civicrunner2006 · 02.10.2010, 14:53

habs mal rauskopiert von der Anleitung...

Anleitung für Standlicht Module

Das Modul hat 3 Kabel. Ihr müsst zuerst nach der Blinkerleitung suchen, und das + Pol Kabel der Blinkerleitung durchtrennen. --> Woher weis ich was da der plus pol ist??? Farbe??
Das Kabel was zum Blinkerstecker geht, wird mit dem schwarzen Kabel vom Modul verbunden. --> Welches denn?? Farbe???
Das Blinkerkabel was vom Stecker kommt, wird mit dem roten Kabel verbunden. --> Da sind so wie ich es eben gesehen habe (durch einen riss im Kabelschutzschlauch) mehrere Kabel drinne..Blau, schwarz und vielleicht noch eins.. Also welches?? Farbe???
Nun müsste nur das blaue Kabel frei sein.

2 Möglichkeiten:

Ihr nimmt die +Leitung vom Standlicht (dann glimmert der Blinker IMMER, sobald das Standlicht eingeschaltet ist). --> Welches Kabel ist das vom Standlicht?? Farbe?? bedeutet in diesem fall IMMER, das der Blinker beim blinken nicht an, aus, an, aus, sondern nur lediglich heller, dunkler, heller, dunkler leuchtet??
Ihr nimmt + z.B. von der Batterie und verlegt es über einen Schalter zum blauen Kabel (Vorteil: Ihr könnt selber bestimmen, wann die Blinker glimmen sollen). --> wie sieht es hierbei aus mit dem blinken?? (an aus, oder hell, dunkel??)Alle Kabel müssen sehr gut isoliert werden! --> OK, das versteh ich zur abwechslung mal..

!!!Module müssen frei liegen das sie genug Luft bekommen, da sie sehr HEIß werden!!! --> In der Ebay

^Anzeige Auktion schreibt der Hersteller das sie nicht heißer als 45 grad werden.... oder ist das palaber??? Falls nicht, wo sollte man sie am besten befestigen??

SORRY; dass ich so dummes zeugs frage, aber ich hab echt kein plan von elktrozeugs... will halt nicht unbedingt mein auto abfackeln.. :no:

ich stell gleich mal fotos rein von meinen kabeln, vielleicht versteht man es eher dann.... (durch den unfall sieht man diese ja sehr gut :suspekt:

)

CivicCoupeFreak · 02.10.2010, 15:09

ich hatte es damals bei meinem eingebaut gehabt, war auch son ebay

^Anzeige modul
das war ne sache von netmal 1 minute
die module legste einfach in die kotflügel oder motorraum mit rein je nach dem wo halt platz ist.

hab aber im moment auch nicht die kabelfarben im kopf
ich muss nachher eh mal zu meinem fahren und den tacho ausbauen, dann kann ich mal nachschauen

oder du hast nen foto von den kabeln parat dann kann ich dir so schnell sagen was wo hingehört

das bild sollte eigentlich helfen

RGT · Gesperrt Anmeldedatum: 30.09.2008 Beiträge: 14034

eigentlich ist das super einfach :yes:

am besten du baust den kompletten blinker aus. dann schau dir den blinkerstecker an. dort gehen zwei leitungen ran. eine davon ist schwarz und damit masse. diese leitung ist für dein vorhaben uninteressant. die andere leitung, glaube irgendwas mit grün, muss du durchschneiden. dann verbindest du die rote leitung vom modul mit dem durchgeschnittenen Kabel, und zwar was zum stecker hin geht. das schwarze kabel des moduls verbindest du mit dem anderen ende des kabels, was du vorher durchgeschnitten hast.
jetzt musst du endscheiden, wie du das glimmen schalten willst. dafür musst du nur 12v auf das blaue kabel legen, ob nu durchs standlicht, was du übrigens direkt am scheinwerfer findest( glaube schwarz/rot). oder halt übern schalter direkt am pluspol der batterie...

Civicrunner2006 · 02.10.2010, 15:31

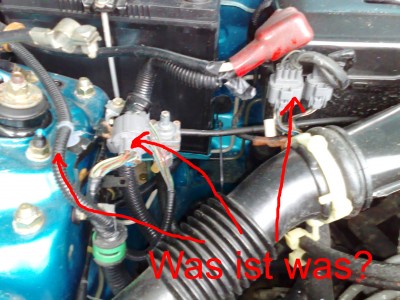

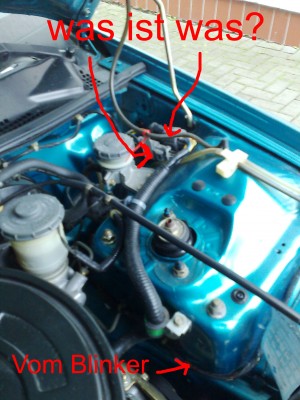

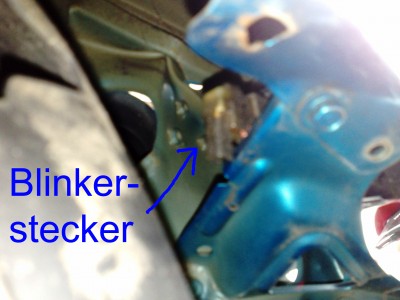

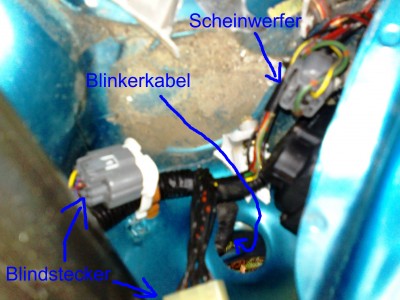

so hier mal die ersten drei bilder:
