» Blinker Standlichtmodul

Tolga · Gesperrt Anmeldedatum: 11.10.2006 Beiträge: 10719

Anleitung für Standlicht Module

Das Modul hat 3 Kabel. Ihr müsst zuerst nach der Blinkerleitung suchen, und das + Pol Kabel der Blinkerleitung durchtrennen.
Das Kabel was zum Blinkerstecker geht, wird mit dem schwarzen Kabel vom Modul verbunden.
Das Blinkerkabel was vom Stecker kommt, wird mit dem roten Kabel verbunden.
Nun müsste nur das blaue Kabel frei sein.

2 Möglichkeiten:

Ihr nimmt die +Leitung vom Standlicht (dann glimmert der Blinker IMMER, sobald das Standlicht eingeschaltet ist).
Ihr nimmt + z.B. von der Batterie und verlegt es über einen Schalter zum blauen Kabel (Vorteil: Ihr könnt selber bestimmen, wann die Blinker glimmen sollen).

Alle Kabel müssen sehr gut isoliert werden!

!!!Module müssen frei liegen das sie genug Luft bekommen, da sie sehr HEIß werden!!!

Fertig!

PS: Am besten die Kabel über ein Schrumpfschlauch verbinden, oder noch besser – es gut verlöten.
Nicht StVO zulässig.

hbxxxbw · 03.08.2007, 10:01

was ich nicht verstehe...warum kauft ihr euch das modul?
ein relais tuts ja auch...

Tolga · Gesperrt Anmeldedatum: 11.10.2006 Beiträge: 10719

hab nur die anleitung geschrieben weils simpel is

kaufen braucht man das ding echt nich mehr

Hondajunk · 07.08.2007, 20:30

hi was für einrelais denn hab von elektronik gar keine ahnung!

hbxxxbw · 07.08.2007, 21:00

ein stink normales relais..fahrst zum schrotthänder und holst dir eins aus nem alten auto...

dann schließt du so zusammen (4 kontakte)
(plus batterie) zu (Schalter) dann zu (85 am relais)
(86 vom relais) zum (Minus Batterie)

(plus batterie(mit sicherung)) zu (30 am relais) dann zu (beiden Blinkern(welche kabeln stehen glaub ich im Tut von der Funkfernbedienung)) und fertig ^^..

Ladedruck 2.0 · 07.08.2007, 21:39

hbxxxbwein stink normales relais..fahrst zum schrotthänder und holst dir eins aus nem alten auto...

dann schließt du so zusammen (4 kontakte)
(plus batterie) zu (Schalter) dann zu (85 am relais)
(86 vom relais) zum (Minus Batterie)

(plus batterie(mit sicherung)) zu (30 am relais) dann zu (beiden Blinkern(welche kabeln stehen glaub ich im Tut von der Funkfernbedienung)) und fertig ^^..

Na ob DIESE Beschreibung einem leicht hilflosen nicht-Techniker wirklich als Hilfe dient...?

Crazy_Russe · 07.08.2007, 22:34

Zitat
Na ob DIESE Beschreibung einem leicht hilflosen nicht-Techniker wirklich als Hilfe dient...?

Da hast du wochl oder übel recht!!!

hbxxxbw · 08.08.2007, 20:11

wer will soll sich melden bei mir ...dem zeichne ich einen schaltplan...obs funzt muss ich erst probieren..aber theorethisch müsste es funzen und wird auch...also wer will soll sich melden

Sobelin · 21.09.2007, 10:26

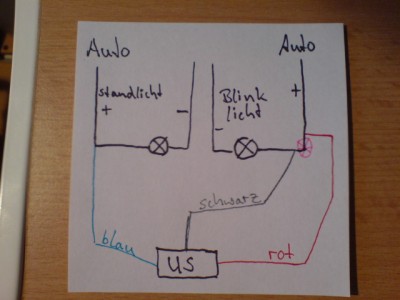

hab dann noch ne ähnlich montageskizze

gruss sobelin

hbxxxbw · 24.09.2007, 11:55

das us modul is unsinnig
