» Unterschiede Kabelbaum

Shorty1503 · 29.02.2008, 18:26

Hey Jungs,
weiss Jemand von euch wo die Unterschiede in den Kabelbäumen zwischen Manuell und Automatik genau liegen??? Fahre nen EG4

gruß shorty

MAG · 29.02.2008, 18:59

Beim Automatik sind 4 Kabel mehr, die zur ECU gehen. Die sind u.a. für Ganghebelstellung, Relais, etc.

ein 5. Kabel ist für den Kupplungsschalter, dieser Kabelslot wird sowohl bei M/T *EG3* als auch bei A/T belegt.

Shorty1503 · 29.02.2008, 19:09

Das ist doch mal ne gute Antwort, danke :yes:

Also ich hab jezz das Steuergerät vom Manuellen besorgt und bin jezz am gucken wie ich das verkable...
Den für die Kupplung bzw. P/N Schalter kann ich ja einfach umkabeln vom Wählhebel zum Kupplungspedal..

Kannst mir sagen ob ich die Anderen einfach weglassen kann oder brauch ich noch andere für Manuell???

MAG · 29.02.2008, 19:54

Also an 4 von 5 Kabeln steht als Anmerkung, das der Slot beim Manuellen Model nicht belegt sind.

das 4. Kabel ist der Kupplungsschalter *nur für den EG3* oder Automatikgetriebefunktion.

also kann der bei dir auch weg, da er bei Integra, EJ1-2 und EG4-6 nicht belegt ist.

das 5. Kabel ist der Start Signal Schalter . beim Automatik hat er auch irgend ne Funktion . den musst Du bei behalten

Hier kannste es nochmal selbst nachlesen :

Pinout Obd1

Stecker A:

Pin 18 *weg*

Stecker B:

Pin 3,4 *weg*

Pin 7 *weg wenn kein EG3*

Stecker D:

Pin 18 *ggf. weg*

Shorty1503 · 29.02.2008, 20:05

Danke man, du bist mein Held

und dein EG rockt

MAG · 29.02.2008, 20:18

moment ich les mal ebend nach

Shorty1503 · 29.02.2008, 20:47

Glaub ich habs gefunden...

ist es das hier???

MAG · 29.02.2008, 21:27

Ja die Leitung die von "ST" kommt ist es . die ist laut Schaltplan blau/weiss , wie in der ECU beschreibung auch steht.

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "Unterschiede Kabelbaum" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht
Shorty1503 Senior Name: Nils Fahrzeug: EG4 Anmeldedatum: 30.01.2007 Beiträge: 240 Wohnort: Hamburg	29.02.2008, 18:26 zitieren Hey Jungs, weiss Jemand von euch wo die Unterschiede in den Kabelbäumen zwischen Manuell und Automatik genau liegen??? Fahre nen EG4 gruß shorty Gefällt mir Teilen twittern
▲	pn

MAG Master Name: Marcel Geschlecht: Fahrzeug: CRZ ZF1 ; S2000 AP1 Anmeldedatum: 26.09.2006 Beiträge: 5586 Wohnort: Rhede	29.02.2008, 18:59 zitieren Beim Automatik sind 4 Kabel mehr, die zur ECU gehen. Die sind u.a. für Ganghebelstellung, Relais, etc. ein 5. Kabel ist für den Kupplungsschalter, dieser Kabelslot wird sowohl bei M/T EG3 als auch bei A/T belegt. 1x bearbeitet
▲	pn

Shorty1503 Senior Name: Nils Fahrzeug: EG4 Anmeldedatum: 30.01.2007 Beiträge: 240 Wohnort: Hamburg	29.02.2008, 19:09 zitieren Das ist doch mal ne gute Antwort, danke Also ich hab jezz das Steuergerät vom Manuellen besorgt und bin jezz am gucken wie ich das verkable... Den für die Kupplung bzw. P/N Schalter kann ich ja einfach umkabeln vom Wählhebel zum Kupplungspedal.. Kannst mir sagen ob ich die Anderen einfach weglassen kann oder brauch ich noch andere für Manuell???
▲	pn

MAG Master Name: Marcel Geschlecht: Fahrzeug: CRZ ZF1 ; S2000 AP1 Anmeldedatum: 26.09.2006 Beiträge: 5586 Wohnort: Rhede	29.02.2008, 19:54 zitieren Also an 4 von 5 Kabeln steht als Anmerkung, das der Slot beim Manuellen Model nicht belegt sind. das 4. Kabel ist der Kupplungsschalter nur für den EG3 oder Automatikgetriebefunktion. also kann der bei dir auch weg, da er bei Integra, EJ1-2 und EG4-6 nicht belegt ist. das 5. Kabel ist der Start Signal Schalter . beim Automatik hat er auch irgend ne Funktion . den musst Du bei behalten Hier kannste es nochmal selbst nachlesen : Pinout Obd1 Stecker A: Pin 18 weg Stecker B: Pin 3,4 weg Pin 7 weg wenn kein EG3 Stecker D: Pin 18 ggf. weg
▲	pn

Shorty1503 Senior Name: Nils Fahrzeug: EG4 Anmeldedatum: 30.01.2007 Beiträge: 240 Wohnort: Hamburg	29.02.2008, 20:05 zitieren Danke man, du bist mein Held und dein EG rockt Verfasst am: 29.02.2008, 20:16 zitieren Wo muss ich das 5. kabel (Stecker B Pin 9) dann hinlegen??? zum startermotor? Oo
▲	pn

MAG Master Name: Marcel Geschlecht: Fahrzeug: CRZ ZF1 ; S2000 AP1 Anmeldedatum: 26.09.2006 Beiträge: 5586 Wohnort: Rhede	29.02.2008, 20:18 zitieren moment ich les mal ebend nach Verfasst am: 29.02.2008, 20:37 zitieren gute Frage , find auf die Schnelle gerade nichts
▲	pn

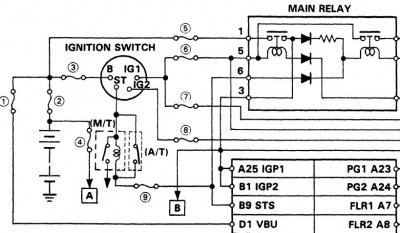

Shorty1503 Senior Name: Nils Fahrzeug: EG4 Anmeldedatum: 30.01.2007 Beiträge: 240 Wohnort: Hamburg	29.02.2008, 20:47 zitieren Glaub ich habs gefunden... ist es das hier??? starter.jpg - [Bild vergrößern]
