» MSD Ignition Zünspulenset Anschluß / Einbau CRX ED9 ?

Breitbau Jaro · 26.10.2016, 16:38

Hi ho,

ich habe hier ein MSD Ignition Set aus den Staaten, welches ich schön und brav einige Jahre im Regal liegen habe.
Da ich demnächst mit meinem Winterprojekt beginnen werde, möchte ich mal nachfragen WIE das Set denn genau eingebaut wird und ob ich noch was dazu benötige ?

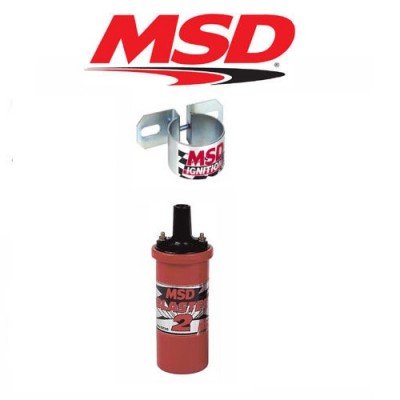

Ich habe die ZV-Kappe, 4+1 Zündkabel und die externe Spule (siehe Foto)

Nun wer kann mir behilflich sein damit ???

P.s.: MSD Ignition EU habe ich bereits angeschrieben aber die können mir leider keine Einbauanleitung zusenden, da sie sich only auf US Cars beschränken.....

BlackEarth · 26.10.2016, 17:05

Einbau ist relativ simpel:

-Kappe und Verteilerfinger vom alten Verteiler demontieren
-Zündspule abklemmen und die beiden Kabel an die MSD Spule anschließen
-Neuen Finger und Kappe montieren
-Neue Zündspule und Verteilerkappe mit Zündkabel verbinden

RH.onda · 26.10.2016, 18:09

Würde mich mal interessieren was das so bewirkt.

Breitbau Jaro · 26.10.2016, 18:16

Ahhh ok ... muss da nicht noch so eine Art "Kondensator" mit dazu geklemmt werden?

BlackEarth · 26.10.2016, 18:32

Kondensator haben wir bei zwei umbauten nicht eingebaut und haben damit keine Probleme.

@RH.onda: Durch die erhöhte Zündspannung bzw. reserven der Zündspule ist bei steigender Drehzahl der Zündfunken stärker / konstant. Sollte im oberen Bereich etwas Leistung bringen. Der B16 im Sol bzw. der D16 im ED9 haben obenrum deutlich zugelegt.

Breitbau Jaro · 26.10.2016, 20:26

@BlackEarth: Nun gut, ich sage mal VIELEN DANK für die Info!!! Wenn du zufällig noch ein Bild des Anschlusses +/- der Zündspule anstatt der OEM für mich und evtl. für die Nachwelt haben dann wäre das PERFEKT!

Lori-DC2 · 26.10.2016, 20:28

Klingt für mich so wirksam wie ein Elektroturbo.

@BlackEarth:
Wenn der Zündfunke das Gemisch entzündet, was bringt es wenn der Funke stärker ist? Das Gemisch zündet ja genauso und ändert sich nicht. Oder hab ich da was falsch verstanden?
Haste das auch mal im dc2 getestet?

BlackEarth · 27.10.2016, 09:38

@Lori: Im DC2 habe ich es nicht eingebaut, weil ich meinen Zündverteiler nicht umbauen möchte.
Ich habe es wie gesagt in einem Sol mit gemachtem B16 eingebaut. Dieser lief nachdem Umbau deutlich ruhiger, Gasannahme war direkter und vom Gefühl her lief er obenrum freier.
Hatte mich zu dem Thema auch mal durch Porsche Foren gelesen und da hatte einer mal die Zündspannung bei 7.000 Umdrehungen gemessen. Da war nach dem Umbau ein deutlicher fortschritt zu sehen und die Spannung brach nicht so ein. Leistung und Verbrauch haben sich auch Positiv verändert, kann die Seite leider nicht mehr finden.
Das es keine Welten bringt sollte jedem klar sein, aber es bringt meiner Meinung auf jeden Fall was.

http://www.powerboxer.de/theorie-technik/428-zeitpunkt-und-zunke auch ganz interessant zu dem Thema.

@ BreitbauJaro: Bilder müsste ich noch haben.

Lori-DC2 · 27.10.2016, 15:42

Mhh... ok. Werde mir das mal zu Gemüte führen. Danke.
Wenn du den Link ausm Porsche Forum wieder findest kannst ihn ja auch noch einfügen.

BlackEarth · 27.10.2016, 17:15

Hier ein paar Bilder vom Einbau. Ich habe die beiden Adern verlängert und dann die Zündspule am Batteriehalter befestigt.

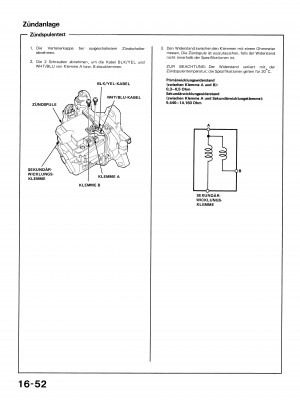

Zusätzlich noch die Seite aus dem WHB, bei mir passten die Farben allerdings nicht!
