» Lagerschalen Wechsel

PorschKillerNR1 · 12.04.2012, 18:12

Hallo liebe Gemeinde

Da ich zurzeit mal wieder Spaß am Schrauben habe, habe ich angefangen mein Motörchen zu zerlegen, da er gebohrt gehohnt bla bla werden soll. Nun meine Fragen.

Ich will den Motor dann gleich für Turbo vorbereiten und gibt es verstärkte Lagerschalen und brauche ich eine andere Kurbelwelle (angestrebte Leistung 200PS - 250PS)?
Welche Übermaße gibt es und muss ich die Kurbelwelle an den Lagersitzen abdrehen lassen auf Übermaß?

3. Für die Schwungscheibe brauche ich eine Vielzahnnuss -> Spezialwerkzeug von Honda, oder ist das eine gängige Größe, wenn ja welche?

4. Wie habt ihr die Gott verdammte Riemenscheibe abbekommen?

Mein Baby geht nächsten Monat zum Schweißen und danach wollte ich den Motor anfangen. Also wenn ihr etwaige Preise wisst, dann wäre ich dafür auch sehr dankbar, ansonsten telefonier ich bisschen rum

Grüße Tobi

Fausti · 12.04.2012, 18:17

brauchst keine andere Kurbelwelle,warum solltest die abdrehen lassen?????
Lagerschalen würde ich original nehmen oder z.B. King!
Vielzahn is glaub ich 17.....und Riemenscheibe hatt ich mir einen Schlüssel damals auf Arbeit gebaut aus Edelstahl zum gegenhalten:-)und dann ma richtig gedrückt.....

PorschKillerNR1 · 12.04.2012, 19:10

Die kurbelwelle muss doch auf des maß von den lagerschalen abgestimmt sein oder? Halten die originalen echt so viel aus? Sch***e dann muss ich mir da auch was basteln.

Grüße Tobi

CRXEDDIE · 12.04.2012, 19:21

http://www.maxrev.de/raste-aus-beim-riemenscheiben-ausbau-geschafft-t216455.htm

Jens83 · 12.04.2012, 22:31

PorschKillerNR1Hallo liebe Gemeinde

Da ich zurzeit mal wieder Spaß am Schrauben habe, habe ich angefangen mein Motörchen zu zerlegen, da er gebohrt gehohnt bla bla werden soll. Nun meine Fragen.

1. Ich will den Motor dann gleich für Turbo vorbereiten und gibt es verstärkte Lagerschalen und brauche ich eine andere Kurbelwelle (angestrebte Leistung 200PS - 250PS)?
Grüße Tobi

Ja, von ACL und Kingbearings gibt es härtere Lagerschalen. Die Kurbelwelle sollte das aushalten.

PorschKillerNR1
2. Welche Übermaße gibt es und muss ich die Kurbelwelle an den Lagersitzen abdrehen lassen auf Übermaß?
Grüße Tobi

Kurbelwelle vermessen lassen. Wenn alles okay ist braucht sie auch nicht geschliffen und feingewuchtet werden. Ansonsten brauchst du Übermaßlagerschalen.

Übermaße Lager: 0,025inch / 0,25inch (umrechnen kannste selber

)
Übermaße Kolben: 0,25mm / 0,5mm

PorschKillerNR1
3. Für die Schwungscheibe brauche ich eine Vielzahnnuss -> Spezialwerkzeug von Honda, oder ist das eine gängige Größe, wenn ja welche?
Grüße Tobi

17er Standart-Vielzahnnuss.. Bekommst du in jedem Laden, der Werkzeug verkauft und etwas besser sortiert ist (also nicht ATU!).

PorschKillerNR1
4. Wie habt ihr die Gott verdammte Riemenscheibe abbekommen?
Grüße Tobi

Mit dem Schlagschrauber..

PorschKillerNR1
Mein Baby geht nächsten Monat zum Schweißen und danach wollte ich den Motor anfangen. Also wenn ihr etwaige Preise wisst, dann wäre ich dafür auch sehr dankbar, ansonsten telefonier ich bisschen rum
Grüße Tobi

Preise (grob geschossen bei Abgabe der Einzelteile. Arbeiten (zerlegen, Zusammenbau) von dir selbst ausgeführt:

-Bohren und Honen: 200€
-KW Schleifen, Feinwuchten und nitrieren : ~400-500€
-Kolben aufschrumpfen (falls du es nicht selbst kannst): ca 150€
-Kleinscheiss(Dichtungen, WaPu etc): ca 500€
-Kolben: ka. welche du verwenden willst. Google hilft.
-Pleuel: Siehe Kolben.

-Lagerschalen (ACL RACE): knapp 150€ mein ich.

Fausti · 13.04.2012, 04:21

ja das kommt ganz gut hin das mit der kurblwelle is halt mit das kostspieligste.....
jetzt hab ich gleich mal ne frage was meinst du mit "kolben aufschrumpfen"?

wuddelcrew · 13.04.2012, 07:35

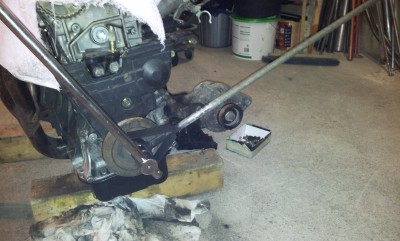

wenn der schlagschrauber nicht hilft und teueres hondaspezialwerkzeug nicht verfügbar ist eins selber bauen.

vielzahnnuss muss nicht, kannste auch nen vernünftigen ringschlüssel für nehmen.

Fausti · 13.04.2012, 13:08

ach soo,...okay

Jens83 · 13.04.2012, 13:13

Also ich hab die Erfahrung beim aktuellen Motor machen müssen, dass es ohne Vielzahnnuss und Schlagschrauber einfach mal "NO WAY!" bei der Schwungscheibe hieß.
Mit zwei Personen gegen angekämpft (1er hielt den Motor fest, der andere hat "geschraubt") und nix ging mit dem Ringmaulschlüssel + Rohr als Verlängerung.

Da hab ich dann die 5€ in die neue Nuss investiert.
Aber vielleicht hat Wuddel da auch eine andere "Kampfstrategie" als ich.

Oder frühstückt immer unheimlich gut.

Es führen ja viele Wege nach Rom.

Die Kolbenbolzen werden bei dem Motor mit dem Pleuelauge verschrumpft.
Im Prinzip heisst das, dass die Bohrung im Pleuelauge einen geringeren Durchmesser als der Kolbenbolzen hat.
Der Bolzen wird hierbei nicht, wie es sonst häufig gemacht wird, mit Sprengringen oder Splinten gesichert.

Der professionelle Weg:

Der Kolbenbolzen wird mithilfe eines Spezialwerkzeuges herausgepresst.
Anschliessend wir der neue Kolben mit neuem Bolzen mit Stickstoff aufgeschrumpft.
Unter Einfluss von Stickstoff (weil A....kalt) zieht sich der Bolzen zusammen und flutscht in das Pleuelauge. Anschliessend dehnt sich der Bolzen wieder aus und sitzt fest.

Der Do-It-Yourself Weg:

Lang lebe der Schraubstock...

Auspressen:

Pleuel und Kolben werden eingespannt. Der Bolzen wird mithilfe einer Nuss in passender Größe ausgepresst. Um den Bolzen ganz auspressen zu können, muss man an der festen Schraubstockbacke etwas hinterlegen (2 gleichgrosse Nüsse, Metallplatten, sonstwas).
Der Kolben wird dies i.d.R nicht überleben, da diese Brechen (können).

Einpressen:

Nur bei originalbaugleichen Kolben, welche über Vertiefungen für das Spezialwerkzeug verfügen :!:

Die alten Kolbenbolzen werden in den Vertiefungen der Kolben zur festen Backe hinterlegt.
Der neue Kolbenbolzen wird angesetzt (Dieser kann vorzugsweise über Nacht im Eisfach geschlafen haben).
Nun wird dieses Konstrukt horizontal ausgerichtet und gespannt.
Hierbei ist darauf zu achten, dass sich das Ganze nicht verkanten kann!
Nun wird der Bolzen mit dem Schraubstock vorsichtig eingepresst.
Benötigt man zuviel Druck, lösen und erneutes Ansetzen.
Wenn es nicht weiter geht, weil die bewegliche Backe an den Kolben kommt wird gelöst und das letzte Stück mit Hilfe eines weiteren Kolbenbolzens eingepresst.
Der neue Bolzen muss zum Schluss mittig sitzen!

Nachteil hierbei:
Der neue Kolben kann beschädigt werden, da er hohen axialen Belastungen ausgesetzt ist. Dafür sind die Dinger nicht gemacht. Bei Guss besteht Bruchgefahr!
