» ... Kuritza´s ED6 Projekt ...

eh6-Kuritza · 22.09.2014, 19:28

lak33
eh6-KuritzaWas das ist weiß ich überhaupt nicht da müsst ihr mir Helfen ( Sitzt direkt neben dem Öldruckschalter )
das ist für den Schalter (Kühlerlüfter), sitzt über'm ölfilter.
eh6-KuritzaKann ich ohne bedenken die z6 Einspritzventile im y8 Motor fahren weil ich den z6 Kabelbaum rumliegen habe und ich dann einfach die Stecker davon nehmen kann.

ja kannst du.

eh6-KuritzaDas Rohr von der Wasserpumpe zum Thermostat da hat der z6 2 Anschlüsse, der y8 nur ein und der ED6 auch nur ein wofür ist der 2 anschluss beim z6 brauch ich den ??
der wäre für den leerlaufsteller der an der ASB sitzt.

Gruß

Super danke für die Schnelle Antwort ..

Wo schließe ich denn den Schalter fürn Kühlerlüfter beim y8 Motor an ?? der hat den Schalter da ja nicht sitzen

Top dann kann ich einfach die Stecker vom z6 Kabelbaum nehmen *find ich klasse xD*

Ok der y8 Hat den Leerlaufsteller doch auch da sitzen oder hat der irgendwo nen Y-Schlauch dafür sitzen ?
Wenn ja dann bau ich einfach das Rohr um und gut is oder ??

Weißt du zufällig auch wofür der Grüne Stecker ist unter dem Bild mit dem IAT Stecker ??

white*angel · 23.09.2014, 08:50

eh6-KuritzaDen Schalter für den Kühlerlüfter hat der z6 bzw. y8 am Thermostat richtig ??

korrekt, kleiner runder 2-poliger stecker, der gleiche wie am eacv zb

Bounty · 23.09.2014, 19:52

Multiport Zylinder Sensor muss umgesetzt werden!
Stecker Pin C1 auf Position B10
Stecker Pin C2 auf Position B12

Auf jeden Fall müssen an diese Leitungen angeschlossen, und zum ECU gelegt werden:
Zündverteiler:
Blau mit grünen Streifen --> auf C1
Blau mit gelbem Streifen --> auf C2
die anderen kabelfarben vom Verteiler können nach dem bild übernommen werden!
(aufpassen--> es gibt 2 mal weis!! eins hat ne rote markierung, die aber nicht da sein muss?!? springt er nicht an müssen die weißen getauscht werden))

Drosseklappenwinkelsensor:
Am Drosselklappenwinkelsensor gibt es 3 Pole bzw. Anschlüsse. Hier müssen die zwei äußeren Leitungen gedrehet werden, da die Drosselklappe der MPFI anders rum arbeitet! Die ECU würde sonst meinen, dass die Drosselklappe offen ist obwohl sie in Wirklichkeit zu ist...

aschluss mit z6/y8 (240cc niederohmig) düsen ohne resi box
Kabel von der ersten Einspritzdüse zum ECU führen, dort auf PIN A1
Kabel von der zweiten Einspritzdüse zum ECU führen, dort auf Pin A3
Kabel von der dritten Einspritzdüse zum ECU führen, dort auf PIN A5
Kabel der vierten Einspritzdüse zum ECU führen, dort auf Pin A7
jetzt sollte an allen 4 düsen jeweils einer der beiden pole belegt sein! auf die anderen kommen 12v! am besten auf der fahrerseite ein gelb/schwarzes kabel suchen und davon 12v abzwacken!
Die alten Kabel die auf den genannten PINs waren einfach abisolieren, die bleiben über.

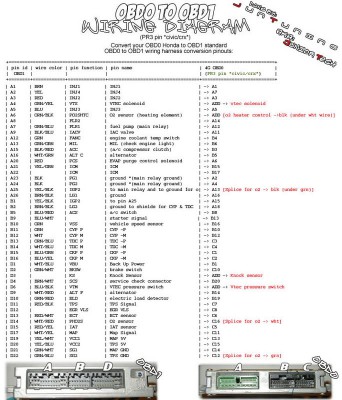

wenn du den obd adapter von lak33 hast sollten auf den zusätzlichen kabeln für vtec, öldruck und lambda beschriftungen zu finden sein!

quelle ist der MPFI swap guide hier bei maxrev!

eh6-Kuritza · 24.09.2014, 08:31

Super Danke Bounty

Ich hab mich mal hingesetzt und mal alles versucht zu Übersetzen ..

Is das soweit alles richtig kann ich das alles so Verkabeln ???

Hab gestern den Z6 Kabelbaum und den ED6 Kabelbaum zerlegt und alles raus genommen was ich brauche oder raus geschmissen was ich nich brauche und habe aus 2 Kabelbäumen einen gemacht ...
Jetzt muss ich nur noch das was Ich hinzugefügt habe mit der ECU verkabeln nur will ich da kein Fehler machen sonst sucht man schnell die Nadel im Heuhaufen ...

waäre schön wenn da einer drüber schaut und mir sagt ob ich ein Fehler gemacht habe . Danke

Deus · 25.09.2014, 18:05

das kann ich mir vorstellen...

wie sieht es mit dem alten rost aus?

eh6-Kuritza · 26.09.2014, 17:33

An den Rost wird gegangen wenn der Motor drin ist und läuft dann kommen 2 Neue Radläufe hinten rein und Schweller werd ich mir mal anschauen sonst im großen und ganzen sieht er vom Rost her recht gut aus ...

Aber erstmal den Kabelbaum fertig bekommen Motor rein und dann sehen wir weiter

ED&ED · 13.10.2014, 10:53

Und wenn der nicht läuft, anzünden?
