» Kürzestes D16 Getriebe mit OEM Teilen S.2

DZoom · 11.08.2017, 10:28

SpeedyAndycoole Nummer
wenn du Zugriff auf ein passendes WHB hast, kannst du das Spiel entsprechend ausgleichen, habe das auch bei nem gemixten S80-ITR Getriebe gemacht.

Hab ich. Weiß auch wie ich's machen muss - aber hatte vor dem Lauf nicht mehr die Zeit zu messen, dann zu bestellen, dann auf die Bestellung zu warten, dann kontrollieren (und hoffentlich das richtige bestellt zu haben), dann zufrieden wieder einzubauen. Neben der Arbeit brauch ich dafür bestimmt mal zwei Wochen Zeit - also wenn das Getriebe es bis in den Winter schafft, dann kommt diese Feinjustierung dann

SpeedyAndy
Werde mir dein Getriebeumbau merken.
Ich plane derweil einen HR-V+Stream Getriebeumbau auf D15Z6. Dieses soll aber höchstens 190km/h schaffen, und vorallem untenrum eher lang übersetzt sein.
Handicaps sind bisher: Dicke Antriebswellen wie beim ED9, aber am Motorblock keine Möglichkeit ne Zwischenwelle zu befestigen, und ausserdem ist ein Umbau auf Seilschaltung erforderlich.
Werde das aber erst im Herbst/Winter angehen.

Noch kürzer mit OEM-Teilen wird meiner Recherche nach schwierig. Vielleicht erreicht man noch etwas wenn man die Gangräder vom 5. Gang als 3. Gang nutzt, allerdings mit vertauschten Gangrädern (Hauptwellenrad auf Nebenwelle und umgekehrt)? Dann muss man aber auch im Getriebegehäuse wieder checken was da los ist... wobei das Kinderkacke im Gegensatz zum Seilzugumbau ist? Stell ich mir zumindest grad so vor

SpeedyAndy · 11.08.2017, 10:35

Ich will die Seile an der Stelle rausführen wo die Innenraumheizungsrohre durchgingen. Die Schaltkulisse und die Seile hab ich vom HR-V gekauft.

Evtl. wird das Getriebe für bestimmte Strecken mit langen Geraden, aber nachher doch zu kurz sein. Da wäre dann entweder von vornherein deine Lösung gut, oder mir fällt noch was ein bis dahin.

Aber Seilschaltung empfinde ich als grossen Vorteil, gerade was die Schonung der Synchroeinheiten betrifft.

keyn · 11.08.2017, 15:16

SpeedyAndycoole Nummer
wenn du Zugriff auf ein passendes WHB hast, kannst du das Spiel entsprechend ausgleichen, habe das auch bei nem gemixten S80-ITR Getriebe gemacht.

Was passiert, wenn man das nicht macht? habe auch ein gemixtes S80 drin, was angeblich komplett revidiert wurde aber der 2te und 5te gang kratzen beinahe permanent, am schlimmsten ist das runterschalten von 3ten in den 2ten bei hohen drehzahlen vor einer kurve zb, das bekomme ich nur mit viel gefühl und 100% richtiger shifterstellung hin.

habe ja fast das gefühl, dass da was falsch zusammengebaut wurde. vom 1sten in den 2 ten bei 8700rpm kratzt es dagegen so gut wie nie

SpeedyAndy · 11.08.2017, 15:33

Ich bin kein Profi drin was passiert, wenn was nicht fachgerecht gemacht wird

Evtl. macht es nur wenig aus, vielleicht lässt es sich schwerer schalten (was zumindest durchaus logisch wäre).
Ich kenne das durchaus so, das gerade das runterschalten ein Problem ist, weil der Synchronring die Hauptwelle entgegen ihrem Willen beschleunigen muss. Durch Massenträgheit, aber vorallem durch Ölreibung will sie eher gebremst werden, so wie das beim Hochschalten der Fall ist.
1.und 2. sind ja doppelt synchronisiert. Wir hatten da auch schonmal einen gebrochenen Aussensynchronring (also nicht der zusätzliche) im 2.Gang. Liess sich auch noch recht gut schalten.

Wenn DZoom sich in seinem Thread nicht belästigt fühlt stell ich mal ein Bild von unserem letzten Renneinsatz rein. Da hats den 4.Gang zerlegt. Es kann immer was kaputt gehen

DZoom · 13.08.2017, 09:01

keyn
SpeedyAndycoole Nummer
wenn du Zugriff auf ein passendes WHB hast, kannst du das Spiel entsprechend ausgleichen, habe das auch bei nem gemixten S80-ITR Getriebe gemacht.

Was passiert, wenn man das nicht macht? habe auch ein gemixtes S80 drin, was angeblich komplett revidiert wurde aber der 2te und 5te gang kratzen beinahe permanent, am schlimmsten ist das runterschalten von 3ten in den 2ten bei hohen drehzahlen vor einer kurve zb, das bekomme ich nur mit viel gefühl und 100% richtiger shifterstellung hin.

[...]

im prinzip versuchen sich die gangwellen aufgrund der schrägverzahnung auseinanderzudrücken.
die gegenwelle kann man dabei nicht einstellen, die ist konstant durch die lager am ende und diesen schnappring.

und die hauptwelle und das diff kann man einstellen, so dass die möglichst wenig axialspiel haben (die welle sich möglichst wenig bewegen kann. ist das axialspiel? ich bin mir immer wieder unsicher mit diesen ganzen begriffen)
wenn ich beschleunige ist ja auch alles gut, nur eben beim abtouren (wenn die last vom diff ins getriebe geht) nicht immer

aber so wie du's beschreibst klingt das nach verschlissenen synchronringen? :/
und 5. gang kratzt?! :suspekt:

ohje... ein problem mit dem fünften gang krnn ich nur von den alten Y2 getrieben, bei denen der 5. gang gerne mal rausspringen wollte.

@SpeedAndy
lad das bild hoch und schreib was informatives dazu, das wär doch super

SpeedyAndy · 13.08.2017, 11:36

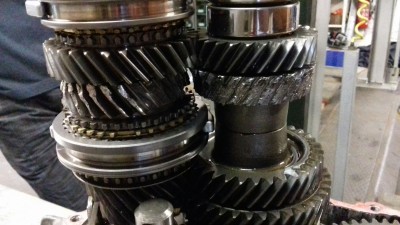

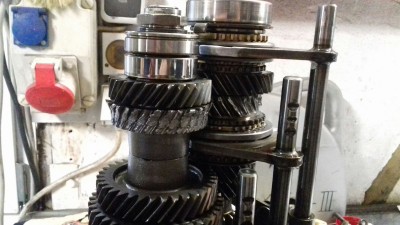

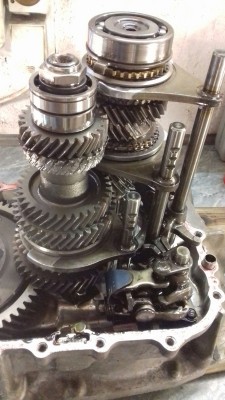

Also hier die Bilder vom beschädigten S80.
Die Ursache ist noch unklar, da wir es noch nicht weiter zerlegt haben, allerdings kann es auch sein, das wir den Grund nie finden.
Wenn man also wie in diesem Thread beschrieben, am Getriebe was macht, können die Folgen also ggf. auch wie folgt aussehen

Das Getriebe teilt sich die Arbeit mit 2 weiteren Getrieben in einem DC2 im Renneinsatz. Es ist also nicht ganz klar, wieviel es schon erlebt hat.
Angekündigt hat sich eine Runde auf dem Nürburgring-GP ein leichtes "Summen" was nicht zuzuordnen war. 1Runde später verabschiedete sich der 4.Gang beim Hochbeschleunigen plötzlich mit einem lauten Knall, während eben dieser eingelegt war.
Setup: Seriensauger
Vorstellbar ist ein Materialfehler oder Materialermüdung in einer Zahnflanke.
Das hatten wir schonmal an der Nebenwelle zur Endübersetzung, da fehlte an der Nebenwelle einfach 2/3 eines Zahns, der dann am Magnet hing.
Möglich das Gleiches an einem der 4.Gang-Gangräder passierte (daher das Summen), und in der Folge die Nachbarzähne durch Überlast auch abscherten.
P.S.: Für die die es nicht wissen, die sichtbaren Zahnräder sind immer vollständig im Eingriff, ein "Abreiben" beim Gang einlegen ist nur beim Rückwärtsgang möglich.

1HGEJ2 · 13.08.2017, 13:55

War das Getriebe schon mal auf?

SpeedyAndy · 13.08.2017, 15:54

1HGEJ2 meinst du ob unser Gezriebe schonmal auf war?

Dann ja, wie die anderen schon mehrfach, immer alles gem. WHB vermessen etc. 4.+5. Gang sind vom Y21
