» Gewinde Öldruckschalter EE9

strater · 23.12.2012, 23:05

Hallo,
ich bin gerade auf der Suche nach einer Gewindeangabe zum Öldruckschalter.

Mit der Suche habe ich ein Thema gefunden, in dem die Gewindeangabe, von der ich ausgegangen bin von Slowrida bestätigt wird. Ich wollte diesen Beitrag nach 2 Jahren nicht hochholen, daher mein eigener mit der konkreten Frage nach dem Gewindemaß und der Bezeichnung des Gewindes am Öldruckschalter eines EE9.

http://www.maxrev.de/temperaturgeber-oelablassschraube-b16a2-masse-t169679.htm

Slowrida

EDIT:

Maße des Öldruckschaltergewindes
Gewindemaß: 1/8x28 BSPD

Ist das nu M10? ^^ bin etwas verwirrt

Meiner Meinung nach ist das Gewinde im Block ein zylindrisches (paralelles) Innengewinde (BSPP 1/8" - 28 Gänge pro Zoll) und der Öldruckschalter ist ein kegliges Außengewinde (BSPT 1/8" - 28 Gänge pro Zoll).

Jetzt liest man des öfteren, dass es sich um ein NPT 1/8" - 27 Gänge pro Zoll handeln soll, auch bei den Öldruckgebern bei diversen Öldruckzusatzinstrumenten gibt es einige mit diesen Gewindeangaben. Dieses Gewinde ist aber innen und Außen keglig.

Wenn ich im Zubehör schaue, ist meist nur eine Angabe 1/8 GAS oder PT 1/8 angegeben aber nichts von den Gängen pro Zoll. Damit fange ich gar nichts an.

Zu hause habe ich einen Innengewindeschneider BSPP 1/8" - 28 Gänge pro Zoll und einen NPT 1/8" - 27 Gänge pro Zoll und diverse Schrauben und Düsen zum Testen. Dabei ist mir aufgefallen, dass man in ein BSPP innengewinde eine Schraube mit NPT Außengewinde bis zu einem Gewissen Grad gut einschrauben kann, diese aber dann irgendwann hakt. Mit Gewalt bin ich bei meinen Versuchen allerdings noch nicht rangegange, da ich das als sinnlos erachte und es Pfusch wäre. Kann mir aber auch vorstellen, dass es dicht werden würde. Hierbei würde aber das Innengewinde im Block in Mitleidenschaft gezogen und das ist nicht der Sinn der Sache.

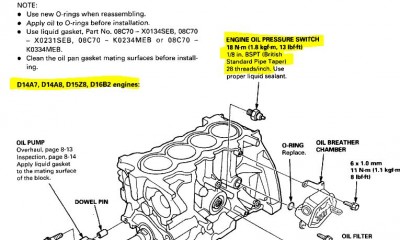

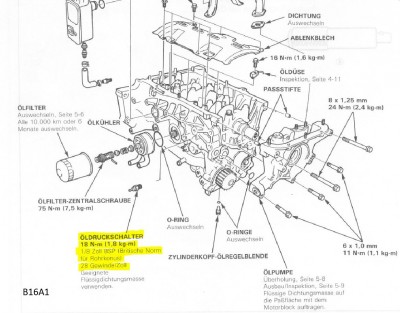

Kann mir jemand einen Auszug aus einem Werkstatthandbuch oder Ähnlichem hier einstellen, um diese Frage zu klären um was für ein Gewinde es sich handelt.

Hier noch die Links zu den Gewinden:
BSPP http://www.gewinde-normen.de/whitworth-rohrgewinde.html

BSPT http://www.gewinde-normen.de/kegeliges-whitworth-rohrgewinde.html

NPT http://www.gewinde-normen.de/npt-rohrgewinde.html

civiccasi · 25.12.2012, 09:52

sehr guter hinweis!!!
