» [Civic 92-95] LED's in Schalter und Heizungselement löten

hb_markus · 30.07.2007, 06:28

Link geht nicht...

STRAUBSTER · 31.07.2007, 09:31

jetzt geht der link

wegen den kaltlichtkathoden: ist doch total easy. hab für euch noch mal das vorderteil auseinander genommen... man hat [wie auf den bildern zu sehen] nach oben 13mm und in der länge mindestens 150mm platz. die 150mm sind gemessen ab anfang der schrägen. geht also theoretisch noch mehr. die breite von dem spalt hat übrigens 20mm. die kopfteile von einer NORMALEN kaltlichtkathode haben immer 15mm. man könnte da also einfach etwas abfeilen und es passt. ich werde mir DIESE hier holen. haben keine kopfteile und werden einzeln verkauft. man dürfte die sogar direkt an 12V anschließen können weil da kein inverter dabei ist. genau den beigelegten soundcontroller habe ich auch und da ist kein inverter drin... werde dann berichten wenn ich es eingebaut habe und dann einen guide für kaltlichtkathoden schreiben

*<~auTom@t!Kk~>* · 15.09.2007, 14:42

waaaaaah! ich bekomm nen kolla. mal geht es mal geht es nicht. ich bin für elektronische geschichten genau der falsche. wenn wer aus dr umgebung bereit ist einem hilflosen hondafahrer zu helfn dann bitte melden!

PummelG40 · Gesperrt Anmeldedatum: 01.04.2006 Beiträge: 45678

Da ich Heut endlich mal Zeit hatte, hab ichs gewagt!

Also erstmal muss man die Mittelkonsole ausbauen, das Radio ausbauen, die Tachoblende abmachen und den Tacho raus! Dann noch das Handschuhfach weg und schon hat man freie Sicht auf alles was man braucht!

Der Heizungsregler ist mit 3 Schrauben verschraubt! 1 ist sofort sichtbar (hinten in der Mitte) und die anderen beiden sind eher versteckt! Man sieht auf anhieb ein paar helle Schrauben, die sind das nicht, es sind 2 schwarze Schrauben die schräg eingeschraubt sind. Sie befinden sich ganz vorne an dem Teil!

Wenn man das abgeschraubt hat, muss man nur noch die 2 Kabel abstecken und das Seil für die Heizung abnehmen! Das kann man unterm Handschuhfach abnehmen!

So nun ab in die Wohnung und das Teil in die Einzelteile zerlegen! Die 2 Lampen für die Beleuchtung hab ich mit weißen LEDs getauscht, man braucht da aber einen Wiederstand! Am besten die LEDs noch abschleifen, da das Licht dann besser verteilt wird!

Die restlichen Lämpchen (in den Knöpfen) sind schon LEDs, da braucht man keine Wiederstände!

Leider wusste ich nicht das die in den Knöpfen so klein sind... Ich hatte nur 5mm LEDs, die passen nicht rein! Also wurde das Teil passend gemacht!

Man muss nur ein paar Teile vom Plastik reusschneiden und die LEDs so anlöten das der Knopf sich noch drücken lässt! Am besten ist es für die Knöpfe 3mm LEDs zu nehmen!

Dann wieder zusammenbauen, einbauen, alle Teile montieren und fertig!

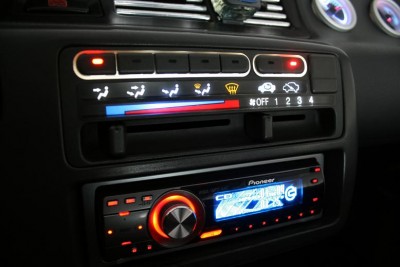

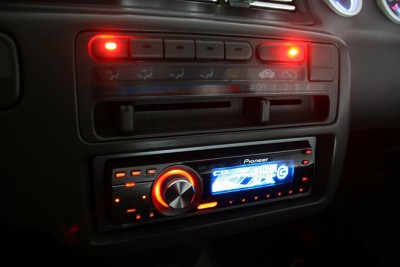

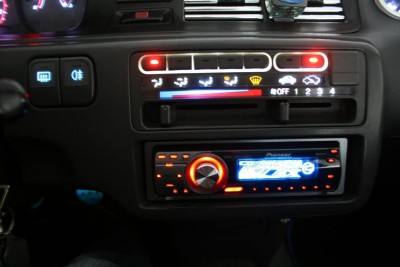

Das Ergebniss schaut dann so aus :

Harlekin · 09.03.2008, 10:58

hallo, muss ich wenn ich blaue leds rein mache, nur zur beleuchtung, nicht die knöpfe, auch nen widerstand davor reinmachen oder gehts ohne? gruß

PummelG40 · Gesperrt Anmeldedatum: 01.04.2006 Beiträge: 45678

bei der beleuchtung musst du wiederstände rein machen, da die auf 12v läuft! die knöpfe laufen auf 3v also eh auf "ledspannung"

El Splatty · 09.03.2008, 18:11

jop

aber

widerstände ohne e bitte, dafür killt dich jeder elektroniker!

PummelG40 · Gesperrt Anmeldedatum: 01.04.2006 Beiträge: 45678

aja!

sorry splatty!

Bomberpilot · 25.05.2008, 22:11

ich raffe da snicht so richtig habt ihr bei der originalen Heizungselementbeleuchtung bim eg die led´s die auf der Platine sind rauf gelassne und einfach nur blaue davor gesetzt oder habt ihr die abgelötet und blaue led´s + widerstand eingelötet`??

maxrev.de · Gast
