» Kabelbaum elektr. Fensterheber

robinhood · 22.06.2010, 18:23

hey, genau so etwas habe ich gesucht. fettes fettes danke an soldya. das hilft mir echt weiter....

am wochenende hab ich wieder zeit und werd ich hinsetzten und das ganze mal anschließen. aber damit sollte es jetzt kein problem mehr sein.

also dickes danke nochmal. ich werd über die ergebnisse dann auf jeden fall berichten;)

g-force · 22.06.2010, 21:27

Danke Soldyah genau so etwas habe ich gesucht

Beifahrerseite könnte ich auch brauchen

Wenn du so nett bist

H377I · 23.06.2010, 18:20

Hallo!

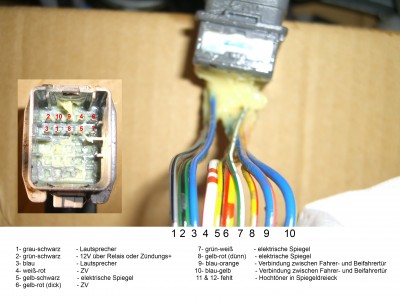

Hier die Beifahrerseite,

Bei dem Kabelbaum sind die Lautsprecherkabel (1 und 3) grau-schwarz bzw. blau. Ich nehme an, dass die durch den Vorbesitzer ersetzt wurden. Müssten bei euch rot-grün und braun-schwarz sein. Falls ich mich irre korrigiert mich.

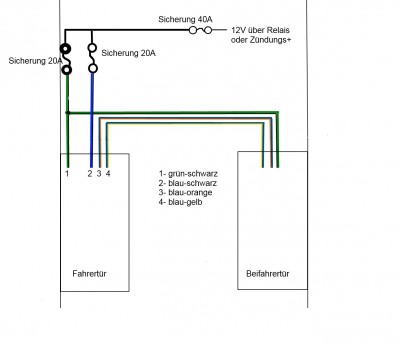

und anbei noch ne kurze Zeichnung

robinhood · 24.06.2010, 15:47

hey ja cool, das sind echt hilfreiche zeichnungen. damit dürfte das echt kein problem mehr werden...

mir sind noch 2 fragen eingefallen: ich muss die kabel, die ich von fahrertür zur beifahrertür verbinde irgendwie verlängern...

welche kabel eignen sich dafür? ganz normale stromkabel ausm baumarkt?
welches ist die beste variante, die kabel miteinander zu verbinden? löten und dann schrumpfschlauch?

H377I · 24.06.2010, 16:40

1. ich hab welche genommen, die vom querschnitt in etwa dieselben sind wie in der tür. was man da jetzt am besten nimmt, keine ahnung.
bin auch noch auf der suche nach ner seite wo es normale kfz-kabel gibt.

2. bin zwar kein elektriker oder kfz-sonstwas, aber was ich mal gehört hab ist: nachteil- das lot hat ne geringere elektrische leitfähigkeit (glaube aber nicht, das sich das großartig auswirkt).
und evtl. große hitze könnte schaden.
bei den quetschverbindern soll der nachteil sein, das luft an die verbindung kommt und es oxidieren kann,
wie gesagt bin kein elektriker. vielleicht ist ja hier mal einer der da plan von hat.

blackdream99 · 24.06.2010, 20:01

Und hier noch was

http://www.maxrev.de/schaltplan-fuer-elektrische-fensterheber-ej-ek-hatchback96-00-t5984.htm

H377I · 27.06.2010, 17:40

Hab ne seite gefunden wo es ordentliche kabel gibt
KFZ-Kabels
grüße

g-force · 13.08.2010, 17:11

Soldyah
......

von links nach rechts:
buchse 1: +12V
buchse 2: instrumenten-beleuchtung
buchse 3: ACC
buchse 4: zündungs+
....

möglichkeit 1: die e-fensterheber an acc anklemmen
möglichkeit 2: direkt an +12v, mit relais über acc

und am besten mit ner sicherung nochmal absichern, keine ahnung ob die buchsen schon abgesichert sind.

(meine oem-nebelscheinwerfer hängen da auch an 12v, mit relais über die instrumentenbeleuchtung und sind extra abgesichert)

ich hoffe ich konnte mal wieder helfen

Habe momentan herausgefunden, dass die Buchse 1 mit 40A abgesichert ist.
Buchse 2 habe ich kein Strom
Buchse 3 & 4 habe ich erst Strom, wenn ich Schlüssel drehe.

Was lustiges noch dazu. Die Ganzen Sicherungen für Fensterheber sind drin, aber ich habe manuelle :laugh:

Was ist ACC genau?

H377I · 13.08.2010, 17:26

g-force
Habe momentan herausgefunden, dass die Buchse 1 mit 40A abgesichert ist.
Buchse 2 habe ich kein Strom
Buchse 3 & 4 habe ich erst Strom, wenn ich Schlüssel drehe.

Was lustiges noch dazu. Die Ganzen Sicherungen für Fensterheber sind drin, aber ich habe manuelle

Was ist ACC genau?

Wikipedia

ZitatErste Stufe der Stromversorgung im Fahrzeug, die ausschließlich aus der Starterbatterie erfolgt (z. B. Radio) (ACC), (engl.: accumulator)

Buchse 2 hat auch Strom, aber erst wenn du Standlicht/Abblendlicht anmachst.

Richtig, die einzellnen Buchsen sind Quasi die Zündschlossstufen
