» Blackdream's Lady..zusammenfassung auf Seite 1..Bremsen sind da Seite 47

Michaej6 · 08.05.2011, 07:09

Feine sache ..freut mich das alles angekommen ist

Nasebaer · 08.05.2011, 09:08

schöne tolle upps... :yes:

blackdream99 · 08.05.2011, 09:23

sind noch mehr aber die kommen wenn alles fertig ist...

jetz steh erstmal an ob ich mir wieder nen einfaches din radio hole oder nen doppeldin natürlich von JVC

BaG · 27.05.2011, 08:42

Das kleine Blaue Kabel ist für diese "Auto-Funktion" . das Schwarze müste masse sein meine ich.

Beim Motor weiß ich grade net ob der 2 oder 3 anschlüße hatte. Bin aber der meinung 3 .
Der Beifahrer hatte nur 2.

Die Speisung für denn Motor müste Gelb mit Roten strichen & Rot mit blauen strichen sein.

hatte das letztens erst nachgerüstet. *ich guck aber nochmal*

aber auf dem Bild haste doch denn stecker für die Konsole inner Hand.
Da müste eig. der stecker für denn Motor drann sein ?!

Gruss

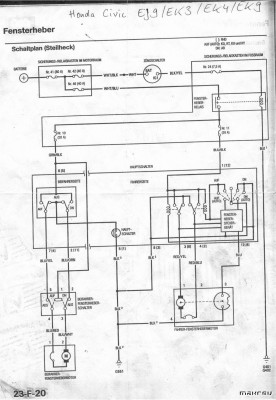

Edit; hab denn Schaltplan mal "beschriftet" & Angehängt.

blackdream99 · 28.05.2011, 08:28

Danke...ja hab den in der hand aber leider waren es reine kabel nix mit stecker...

was ich nun schon weiß das wenn der motor auf der fahrseite 3 oder 4 leitungen hat hat er die komfort ausstattung u geht automatisch runter u hoch aber das geht bei meinem nun nicht. und dummerweise hab ich auch kein steuergerät dabei...

aber danke für deine hilfe...und ja schau mal bitte

BaG · 30.05.2011, 14:13

ahh. achso. das ist natürlich doof.

Also ein Steuergerät gibt es eigentlich nicht es gibt nur die Schalter, darüber wird das gesteuert =)
haste die ?

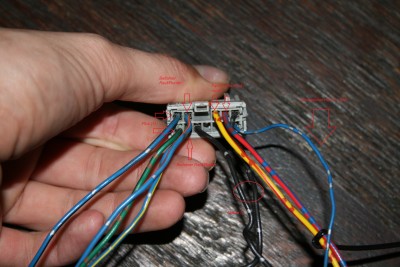

also zu dem stecker auf dem Bild.
Blau + schwarz & Grün + Schwarz = Plus (denk an die Sicherung)

Fahrerseite ;
Rot + Gelb & Rot + Blau sind für denn Motor auf & ab

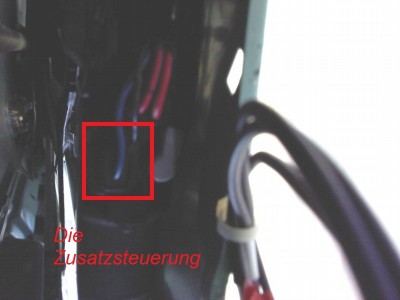

Blau (der dünne) ist für diese Autofunktion ( auf / ab ) die geht aber nur wenn du denn motor mit denn 3 anschlüßen hast.. da der motor noch ein kleines steuergerät drann hat das, das steuert.

Die schwarzen sind alle Masse (-) .

Beifahrerseite ;
Blau + Orange & Blau + Gelb = für die Fensterheber Motor beifahrerseite.
in der beifahrertür sind es dann; Blau + Rot & Blau + Weiß

Zur verdrahtung;
Also die schließt an denn
Blau+schwarz & Grün schwarz plus an

an denn Fenstermotoren jeweilig die dazugehörigen leitungen .
Fahrerseite ; Rot + Gelb & Rot + Blau
Beifahrerseite ; Blau + Orange & Blau + Gelb oder Blau + Rot & Blau + Weiß.

Wenn die nur 2 pole haben ist es nicht so schlimm wenne die untereinander vertauscht dann läuft der motor nur anders rum. einfach drehen dann stimmt es wieder .

Im prinzip schaltet der Schalter nur die Fließrichtung des Stromes durch denn motor. endweder <- oder -> rum quasy.

Ich versuche mal schnell von denn anderren teilen Fotos zu machen.
Ich hab da einen Komplettumbau machen müssen weil ich die Doorboards net hatte.
- hab aber net die Autofunktion mit verbaut

Gruß.

blackdream99 · 30.05.2011, 14:20

Klingt super...werd ich morgen mal direkt versuchen so anzuschleißen...
muss nur noch genauer schauen wo die anschlüsse im auto selber sind...da jaeigentlich alle vorgerüstet sind aber die wichtigstens sache wie motor weggelassen wurden

BaG · 30.05.2011, 15:06

So, nun mal Bildergallerie ^^

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "Blackdream's Lady..zusammenfassung auf Seite 1..Bremsen sind da Seite 47" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht
Michaej6 Elite Name: Micha Fahrzeug: Civic EJ6 Anmeldedatum: 10.12.2005 Beiträge: 1150 Wohnort: Eilenburg	08.05.2011, 07:09 zitieren Feine sache ..freut mich das alles angekommen ist Gefällt mir Teilen twittern
▲	pn

Nasebaer General Name: Markus Geschlecht: Fahrzeug: Audi BMW Peugeot Anmeldedatum: 23.06.2009 Beiträge: 4826 Wohnort: Bruchsal	08.05.2011, 09:08 zitieren schöne tolle upps...
▲	pn

blackdream99 Premium-Member Name: blackdraem99(Rob) Geschlecht: Fahrzeug: Civic EJ9 mit B16 Anmeldedatum: 19.04.2006 Beiträge: 2647 Wohnort: NRW	08.05.2011, 09:23 zitieren sind noch mehr aber die kommen wenn alles fertig ist... jetz steh erstmal an ob ich mir wieder nen einfaches din radio hole oder nen doppeldin natürlich von JVC Verfasst am: 26.05.2011, 10:13 zitieren So hab jetzt mal eine Frage an alle die elektrische Fensterheber haben. Hier mein Kabelbaum für die Fahrerseite... Mein Problem ich weiß trotz Schaltplan nicht welches kabel für den Motor der Fahrerseite ist und für was das dünne nur "blaue" und das etwas dickere "blauschwarze" ist. Desweiteren habe ich auch nur zwei Kabel an meinem Motor obwohl im Schaltplan 3 abgebildet sind... WER KANN MIR HELFEN... vielleicht bin ich ja auch zu blöde alles richtig zu lesen... Und das Steuergerät sollte im Schalter der Fahrerseite drin sein oder? schaltplanejek9600elfh2_117.jpg - [Bild vergrößern] IMG_6681.JPG - [Bild vergrößern]
▲	pn

BaG Elite Name: Matze Geschlecht: Fahrzeug: AR-147 / EJ9 SOLD Anmeldedatum: 18.01.2011 Beiträge: 1199 Wohnort: Hanne	27.05.2011, 08:42 zitieren Das kleine Blaue Kabel ist für diese "Auto-Funktion" . das Schwarze müste masse sein meine ich. Beim Motor weiß ich grade net ob der 2 oder 3 anschlüße hatte. Bin aber der meinung 3 . Der Beifahrer hatte nur 2. Die Speisung für denn Motor müste Gelb mit Roten strichen & Rot mit blauen strichen sein. hatte das letztens erst nachgerüstet. ich guck aber nochmal aber auf dem Bild haste doch denn stecker für die Konsole inner Hand. Da müste eig. der stecker für denn Motor drann sein ?! Gruss Edit; hab denn Schaltplan mal "beschriftet" & Angehängt. ASDD.JPG - [Bild vergrößern] 1x bearbeitet
▲	pn

blackdream99 Premium-Member Name: blackdraem99(Rob) Geschlecht: Fahrzeug: Civic EJ9 mit B16 Anmeldedatum: 19.04.2006 Beiträge: 2647 Wohnort: NRW	28.05.2011, 08:28 zitieren Danke...ja hab den in der hand aber leider waren es reine kabel nix mit stecker... was ich nun schon weiß das wenn der motor auf der fahrseite 3 oder 4 leitungen hat hat er die komfort ausstattung u geht automatisch runter u hoch aber das geht bei meinem nun nicht. und dummerweise hab ich auch kein steuergerät dabei... aber danke für deine hilfe...und ja schau mal bitte
▲	pn

BaG Elite Name: Matze Geschlecht: Fahrzeug: AR-147 / EJ9 SOLD Anmeldedatum: 18.01.2011 Beiträge: 1199 Wohnort: Hanne	30.05.2011, 14:13 zitieren ahh. achso. das ist natürlich doof. Also ein Steuergerät gibt es eigentlich nicht es gibt nur die Schalter, darüber wird das gesteuert =) haste die ? also zu dem stecker auf dem Bild. Blau + schwarz & Grün + Schwarz = Plus (denk an die Sicherung) Fahrerseite ; Rot + Gelb & Rot + Blau sind für denn Motor auf & ab Blau (der dünne) ist für diese Autofunktion ( auf / ab ) die geht aber nur wenn du denn motor mit denn 3 anschlüßen hast.. da der motor noch ein kleines steuergerät drann hat das, das steuert. Die schwarzen sind alle Masse (-) . Beifahrerseite ; Blau + Orange & Blau + Gelb = für die Fensterheber Motor beifahrerseite. in der beifahrertür sind es dann; Blau + Rot & Blau + Weiß Zur verdrahtung; Also die schließt an denn Blau+schwarz & Grün schwarz plus an an denn Fenstermotoren jeweilig die dazugehörigen leitungen . Fahrerseite ; Rot + Gelb & Rot + Blau Beifahrerseite ; Blau + Orange & Blau + Gelb oder Blau + Rot & Blau + Weiß. Wenn die nur 2 pole haben ist es nicht so schlimm wenne die untereinander vertauscht dann läuft der motor nur anders rum. einfach drehen dann stimmt es wieder . Im prinzip schaltet der Schalter nur die Fließrichtung des Stromes durch denn motor. endweder <- oder -> rum quasy. Ich versuche mal schnell von denn anderren teilen Fotos zu machen. Ich hab da einen Komplettumbau machen müssen weil ich die Doorboards net hatte. - hab aber net die Autofunktion mit verbaut Gruß. Pinbelegung 2.jpg - [Bild vergrößern]
▲	pn

blackdream99 Premium-Member Name: blackdraem99(Rob) Geschlecht: Fahrzeug: Civic EJ9 mit B16 Anmeldedatum: 19.04.2006 Beiträge: 2647 Wohnort: NRW	30.05.2011, 14:20 zitieren Klingt super...werd ich morgen mal direkt versuchen so anzuschleißen... muss nur noch genauer schauen wo die anschlüsse im auto selber sind...da jaeigentlich alle vorgerüstet sind aber die wichtigstens sache wie motor weggelassen wurden
▲	pn

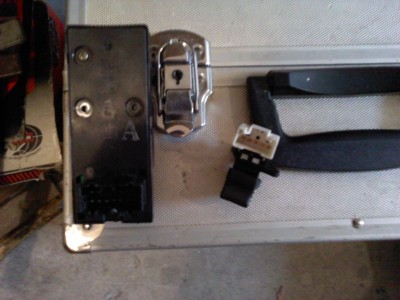

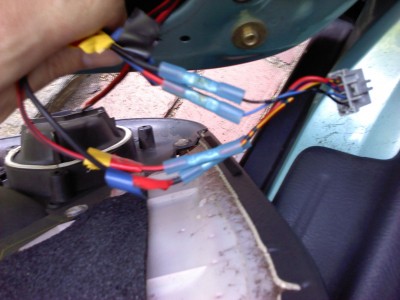

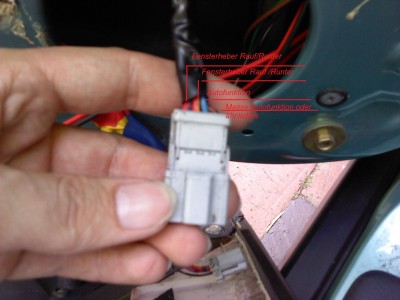

BaG Elite Name: Matze Geschlecht: Fahrzeug: AR-147 / EJ9 SOLD Anmeldedatum: 18.01.2011 Beiträge: 1199 Wohnort: Hanne	30.05.2011, 15:06 zitieren So, nun mal Bildergallerie ^^ Die Solltest du haben Schalter 1.jpg - [Bild vergrößern] Rückseite Schalter2.jpg - [Bild vergrößern] Stecker für denn Fensterhebermotor Motorstecker.jpg - [Bild vergrößern] Verfasst am: 30.05.2011, 15:20 zitieren Teil 2 Bild Verdrahtung 1 & 2 . da ich nicht die richtigen Doorboards hatte . habe ich die Stecker von denn Kabelbaumen abgeschnitten und dann mit Stoßverbindern an meine eigene Verdrahtung gehängt. (schalter sind bei mir nun bei der Handbremse) Das Blaue & Schwarze Kabel, hast du in dem fall nicht, wenn du diese zusatz elektronik nicht an dem Motor hast.. Bild motor : ist blöde qualli aber mein LG hat kein Blitz. der makierte bereich ist der Stecker & diese zusatzsteuerung. PS: ja ich weiß ich muss die Stoßverbinder noch schrumpfen .. Verdrahtung 1.jpg - [Bild vergrößern] Verdrahtung2.jpg - [Bild vergrößern] Motorbild.jpg - [Bild vergrößern]
