» Zentralverriegelung nachrüsten, brauche Hilfe!!!

angelus166 · 18.09.2007, 15:11

Hi Leute,

ich bräuchte mal eure Hilfe beim Einbau einer Zentralverriegelung!

Mein Auto: CRX ED9 Bj.91

So eingebaut hab ich soweit alles nur hab ich ein paar Probleme mit dem Anschluss der Kabelage!

Wo bekomme ich 12V dauerplus her? (also an welches Kabel unterm Amaturenbrett muss ich damits funzt!?)
Wo schließe ich am Besten die Masse an!?

Dann hab ich noch zwei rosa farbene Kabel, die für die Blinkeransteuerung sind!
Wo kann ich die am Besten anschließen ohne noch irgend welche Dioden zwischenschalten zu müssen!?

Dann sind da noch zwei Kabel (ein weißes und ein braunes) die laut "Anschlussplan" an irgend einen Schalter sollen!?

Ich lege mir so langsam die Karten mit dem Zeug und bräuchte dringend eure Hilfe!!!!

MfG angelus166

Schrammbo · 18.09.2007, 17:21

den plus habe ich bei mir vom radio,ich weis das es nicht das beste ist,aber war einfacher,masse kannst du von irgend einen masse punkt nehmen,die blinkeransteuerung habe ich am blinkerschalter gemacht

D16Z5 · 18.09.2007, 17:53

Also Plus hab ich auch vom Radio genommen.

Masse irgendwo ne geeignete Stelle an der Karosse suchen, etwas blank machen (d.h. Lack etwas runterwischen) und festschrauben.

ZitatDann hab ich noch zwei rosa farbene Kabel, die für die Blinkeransteuerung sind!

Die hab ich auf den Kombischalter am Lenkrad geklemmt. Aber Sicherungen würde ich auf jeden Fall empfehlen (bei mir sinds 15 A).

ZitatDann hab ich noch zwei rosa farbene Kabel, die für die Blinkeransteuerung sind!

Da weiß ich jetzt nicht welchen Schalter du meinst. Vielleicht kannst du mal ein Bild vom Anschlußplan posten. Dann sollte das rauszubekommen sein. Sind doch alles fähige Schrauber hier.

angelus166 · 18.09.2007, 22:36

Hi,

Danke nochmal für die schnellen Antworten!

Nur hab ich das Problem, dass mein Radio über die Zündung geschaltet ist und ich ja Dauerstrom benötige!

Könnte ich den Strom vielleicht von der digitaluhr im Amaturenbrett abzweigen!?

könnt ihr mir vielleicht die Farbcodierung von der Blinkeransteuerung sagen, irgendwie komme ich mit dem Werkstatthandbuch nicht weiter!

Bild vom Anschlussplan kommt morgen da ich es im Auto vergessen habe!
Die ganze Anleitung ist aber nur auf Englisch, macht mir zwar kein Problem aber ein wenig unsicher!?

Nochmals vielen Dank!

MfG angelus166 (Marcel)

sam1 · 19.09.2007, 09:55

also meist hast du auch dauerplus am Radio ist meist der Rote, weil sonst wäre jedes mal deine einstellungen weck wenn du die zündung aus machst.

Mit den Blinkern habe ich das so gemacht habe die Verkleidung vom lankrad abgemacht und dann mit nem 12V prüver geschaut wo strom drauf ist wenn ich den Blinker anmache und da schließt du dann den kabel an.

angelus166 · 19.09.2007, 16:45

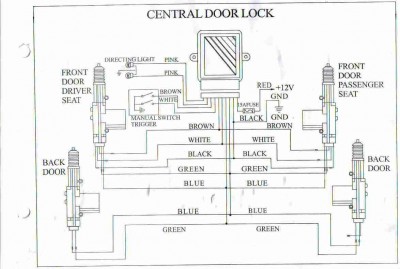

So ich hab euch mal den Schaltplan eingescannt!

Vielen Dank für eure Hilfe ich bin mir nur mit diesem komischen Schalter unsicher!
Ansonsten hab ich es soweit kappiert!

[/img]

D16Z5 · 19.09.2007, 17:54

Also bei dem Schalter, bei dem du dir unsicher bist, handelt es sich um einen zusätzlichen Schalter, der Aber nicht benötigt wird.

Den könnte man verwenden, um dass Auto von innen zu schließen (falls keine Fernbedienung vorhanden ist). Oder, was ich für logischer halte, als zusätzlichen Schalter, den man irgendwo aussen versteckt anbringt um die Türen auf zu bekommen wenn die Batterie von der Fernbedienung leer ist und man keine Schlößer mehr hat.

Was man auch machen könnte, ist zu versuchen eine Steuereinheit für eine Fernbedienung anstelle des Schalters dort anzuschließen. Denn so wie es auf dem Plan aussieht gibt es zu der ZV keine Funke

So oder so, notwendig ist er nicht.

angelus166 · 19.09.2007, 18:10

Da bin ich aber beruhigt!

Ich werde mich gleich morgen ans Werk machen!

Was nicht auf dem Plan zu sehen ist, es ist eine ZV mit Funkhandsendern!
Es ist auch eine Antenne am Steuergerät!

Nochmals vielen Dank!

MfG Marcel

Nicky · 21.09.2007, 08:36

Bei den ED/EE Modellen kannst du dir Strom vom Sicherungskasten holen. Da gibt es drei unbelegte Pins, die du anzapfen kannst (Bild Sicherungskasten).Brauchst dazu einen Flachstecker (Abbildung) und natürlich ein Meßgerät.Von den Drei Pins ist einer Masse, einer geschaltetes Plus und einer Dauerplus. Die sind ideal da sie auch über den Sicherungkasten schon abgesichtert sind.

mb260686 · 21.09.2007, 11:49

Hi, hab mir auch grade ne zv geholt, könntest vielleicht mal bilder schießen wo und wie du den stellmotor verbaut hast????? wäre echt nett, danke
