» Z6 Motorkabelbaum - Funktion Stecker?
| Autor | Nachricht |
|---|---|

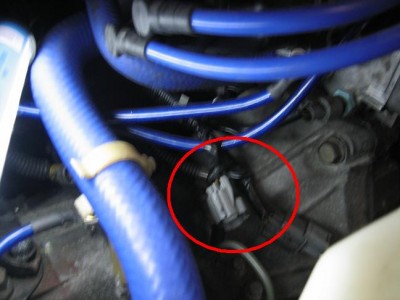

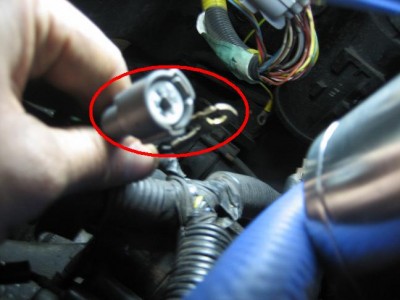

| Gesperrt Anmeldedatum: 03.01.2006 Beiträge: 8819 |  06.04.2009, 19:55zitieren Hallo zusammen, mag mir bitte jemand auf die sprünge helfen, für welche Bauteile/Sensoren die unten gezeigten Stecker sind. Komme nicht drauf, alles andere ist verkabelt und angeschlossen. Diese bleiben über. Danke schonmal Bild 1 : 2-Polig + Massekabel / Getriebeseitig Bild 2: 2-Polig / Getriebeseitig unterhalb Verteiler  IMG_2580.jpg - [Bild vergrößern]  IMG_2582.jpg - [Bild vergrößern] |
| ▲ | pn |
| Gesperrt Anmeldedatum: 29.11.2004 Beiträge: 19440 | 06.04.2009, 19:56 zitieren sag ma kabelfarben an |
| ▲ | pn |
| Gesperrt Anmeldedatum: 03.01.2006 Beiträge: 8819 | 06.04.2009, 20:00 zitieren Oberes Bild Grün/Schwarz Unteres Bild Gelb/Schwarz (mein ich richtig zu sehen bzw. mich zu erinnern |
| ▲ | pn |
| Gesperrt Anmeldedatum: 29.11.2004 Beiträge: 19440 | 06.04.2009, 20:01 zitieren vtec-ventil stecker und wassertemperatursensor würde ich spontan tippen |
| ▲ | pn |
| Gesperrt Anmeldedatum: 03.01.2006 Beiträge: 8819 | 06.04.2009, 20:04 zitieren Wassertemp. sieht man auf Bild 2 ist verbaut. Vtec-ventil stecke ist ebenfalls verbaut. Daher ebn meine frage |
| ▲ | pn |
| Gesperrt Anmeldedatum: 29.11.2004 Beiträge: 19440 | 06.04.2009, 20:06 zitieren erstes bild. geschwindigkeitssensor am getriebe, weil der massekontakt ja auch lose ist so evtl?  |
| ▲ | pn |
| Gesperrt Anmeldedatum: 03.01.2006 Beiträge: 8819 | 06.04.2009, 20:08 zitieren Ich war der Meinung am Getriebe ist nur 1 Stecker verbaut oder lieg ich da falsch? Von oben sichtbar. |
| ▲ | pn |
| Gesperrt Anmeldedatum: 29.11.2004 Beiträge: 19440 | 06.04.2009, 20:10 zitieren rückfahrlichtschalter und geschwindigkeitssensor |
| ▲ | pn |

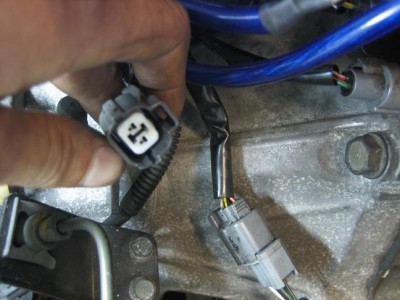

| Gesperrt Anmeldedatum: 03.01.2006 Beiträge: 8819 | 06.04.2009, 20:18 zitieren Ok dann hab ich mich wohl geirrt, wird der Rückfahrlichtschalter sein, denn der Geschwindigkeitssensorstecker ist der der oben auf dem Getriebe sitzt = verbaut. Muss ich mich mal auf die suche machen, wo der stecker hin ist... So dann bleibt mir der andere stecker noch über.  IMG_2579.jpg - [Bild vergrößern] |
| ▲ | pn |
| Gesperrt Anmeldedatum: 29.11.2004 Beiträge: 19440 | 06.04.2009, 20:20 zitieren rückfahrlichtschalter ist aber nen einzelner mit nem art sperrstift/magnetschalter am ende. nicht so ein stecker. am kopf ist ALLES belegt? |
| ▲ | pn |
