» Welcher Querschnitt ist das?

Crawford · 30.10.2011, 12:50

Habe eine Frage:

Welcher Querschnitt hat dieses Kabel?
Habe gerade kein Messschieber zur Hand, vielleicht erkennt ein Experte das ja
schon am Aussehen

Grüße

InPaniC · 30.10.2011, 12:59

entweder 2,5 oder 4 , ich schätz aber 4 weils der selbe ist den ich im auto hab.

DanielSD · 30.10.2011, 14:49

sieht stark nach 2,5qmm aus. das mit dem messschieber kannst vergessen damit misst du ja nur die dicke und nicht die fläche in der ein kabel angegeben wird.

Crawford · 30.10.2011, 14:59

Also das mit dem Messschieber dachte ich mir so:

Durchmesser messen (ohne Isolierung)
Wert halbieren für den Radius
3 Fläche ausrechnen (Fläche Kreis = Radius² x Kreiszahl)

Will mir Gabelschuhe bestellen, aber habe vergessen welcher Querschnitt das war...

DanielSD · 30.10.2011, 15:05

ok so kannst es machen aber sieht verdächtig nach 2,5qmm hast kein kabel bei dem du weißt was es ist z.b ein 1,5qmm dann kannst schon vergleichen

Crawford · 30.10.2011, 15:12

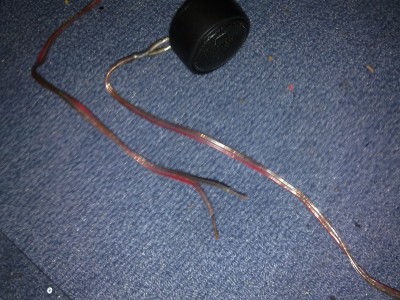

Nein habe nur diese Art von Kabel.

Bei den Hochtönern ist ein kleinerer Querschnitt dran.

InPaniC · 30.10.2011, 15:20

Hochtöner sind definitiv nicht mehr als 1,5, im nachhinein muss ich meinem vorredner fast zustimmen, entweder 2,5 oder 4. Kauf dir halt einfach son set gleich mit ner zange, kostet vllt 10 € aber dafür hast da gleich 5+ querschnitte drin.

DanielSD · 30.10.2011, 15:21

oh das sieht mir nach 0,75qmm aus mh mach es mit dem messschieber und rechnen.

Crawford · 30.10.2011, 20:29

Ja das mit den Tieftönern war richtig.

Hatte noch so eine Zange für die Kabelschuhe liegen.
Darauf bin ich noch nicht gekommen:

Diese Zangen haben ja eine Scala für verschiedene Querschnitte drauf zum abisolieren.
Also es war 2,5 mm². Habe bei der Zange noch so ein blauen Kabelschuh gefunden, der passte genau rauf.

Und Blau ist ja für Querschnitte bis 2,5mm²...

Danke für Eure Hilfe, dann kann mein Projekt ja weitergehen

DanielSD · 31.10.2011, 09:50

genau blau ist 2,5qmm viel spaß
