» Mein EH6

[-BLooDy-] · 22.03.2017, 06:39

Da du die Batterien direkt verbunden hast, also ohne die Masse über die Karosserie zu holen, musst du die Masse auch nicht "verstärken".
Dann solltest du die Endstufe allerdings auch direkt an die Batterie anschließen - also Leitungen für plus und minus.

35qmm oder 50qmm zur Endstufe macht nur Sinn, wenn die wirklich so viel Strom zieht! So lange deine Zusatzbatterie voll genug ist, ist an deiner Verkabelung auch für größere Endstufen nichts falsch.
Das Problem ist nur, dass deine Zuleitung von der Lichtmaschine/Hauptbatterie mit 25qmm nicht den gleichen Strom tragen kann.
Falls du also mehrere Endstufen hast die in Summe und dauerhaft mehr als 100A (Maximale Absicherung für 25qmm) ziehen können, reicht das nicht aus.
Aber dann kannst du immer noch beide 25qmm zwischen den Batterien als Plusleitung nutzen und ein 50qmm (oder 2x25qmm) als Masseverstärkung zur Karosserie an beiden Batterien.

Und Kane hat völlig recht. Die Industrie-/Rohrkabelschuhe müssen richtig verpresst werden. Darum auch der Hinweis mit dem Elektriker. Auf keinen Fall löten oder selbst das Kabel fest dengeln versuchen.

Princ3OfB3lAir · 22.03.2017, 06:46

Ich blick da nicht mehr durch, nicht falsch verstehen aber jeder erzählt was anderes...ich selbst hab da leider keinen Plan von...
Der eine sagt 16mm2 von Batterie zu Batterie reicht, der nächste sagt was anderes...
Also betrieben werden eine
Audio System F2 500 gebrückt auf 2ohm
Und eine
Audio System F4 600 momentan nur 2 Kanäle an 4ohm
Von Batterie zu Batterie liegt 25mm2
Zusatzbatterie ist ne Hollywood HC 35 (Da es die SPV Serie wohl nicht mehr gibt)

Kane · 22.03.2017, 07:11

Für löten gibt es in der Industrie aber auch spezielle

Wenn du es mit den Kabeln genau wissen willst brauchst du die genaue Kabellänge die maximale stromaufnahme der Endstufen und ob das Kabel vollkupfer oder mit Alu ist
Danach kannst du dann online die passende Tabelle raussuchen aus der du die genaue benötigte kabeldicke bekommst

Princ3OfB3lAir · 22.03.2017, 07:44

Kabel ist 99,9% OFC Kabel
Die F2 500
1 × 1095 Watt Kanal 1 + 2 gebrückt an 2 Ohm bei 13,3V Versorgungsspannung
Stromaufnahme 138A
Die F4 600
4 × 143 Watt Kanal 1 bis 4 an 4 Ohm bei 13,4V Versorgungsspannung
Stromaufnahme 61,6A

Kabellänge von der Zusatzbatterie zu den Endstufen wird nicht mehr als 1 Meter sein.

Ich möchte nicht Stundenlang iwo stehen und Musik machen...sondern nur das die Endstufen vernünftig Strom bekommen und Abends das Licht nicht flackert.

Kane · 22.03.2017, 08:09

Dann brauchst laut Tabelle 16 für die große 10 für die kleine
Würde jeweils als Sicherheit eine Nummer größer nehmen

Princ3OfB3lAir · 22.03.2017, 08:53

Also 2x 35mm2 lol

Und für Batterie zu Batterie wurde mir gesagt das eigentlich 16mm2 reichen weil da nur der Ladestrom durch geht.

Kane · 22.03.2017, 12:06

Da solltest halt bedenken das wenn die 2. Batterie ausfällt die komplette Last beider Endstufen auf diesem Kabel ist da die Batterie ja nur parallel hängt nicht in Reihe

Mssse würde ich komplett über die Karosse laufen lassen und dann min 20qmm eher 25 zwischen den Batterien und danach unbedingt kleiner werden nicht größer

Princ3OfB3lAir · 24.03.2017, 15:22

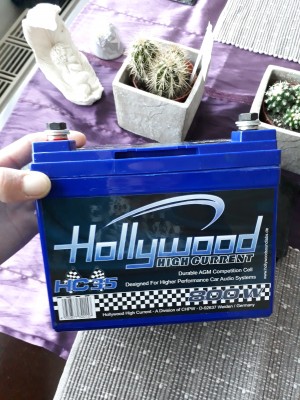

Endlich angekommen

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "Mein EH6" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht
[-BLooDy-] Senior Name: Andrej Geschlecht: Fahrzeug: 98er EG2, 96er EJ9 winter-daily, 2002er PC36, 96er EH6 rip Anmeldedatum: 26.05.2008 Beiträge: 431 Wohnort: NRW // HF	22.03.2017, 06:39 zitieren Da du die Batterien direkt verbunden hast, also ohne die Masse über die Karosserie zu holen, musst du die Masse auch nicht "verstärken". Dann solltest du die Endstufe allerdings auch direkt an die Batterie anschließen - also Leitungen für plus und minus. 35qmm oder 50qmm zur Endstufe macht nur Sinn, wenn die wirklich so viel Strom zieht! So lange deine Zusatzbatterie voll genug ist, ist an deiner Verkabelung auch für größere Endstufen nichts falsch. Das Problem ist nur, dass deine Zuleitung von der Lichtmaschine/Hauptbatterie mit 25qmm nicht den gleichen Strom tragen kann. Falls du also mehrere Endstufen hast die in Summe und dauerhaft mehr als 100A (Maximale Absicherung für 25qmm) ziehen können, reicht das nicht aus. Aber dann kannst du immer noch beide 25qmm zwischen den Batterien als Plusleitung nutzen und ein 50qmm (oder 2x25qmm) als Masseverstärkung zur Karosserie an beiden Batterien. Und Kane hat völlig recht. Die Industrie-/Rohrkabelschuhe müssen richtig verpresst werden. Darum auch der Hinweis mit dem Elektriker. Auf keinen Fall löten oder selbst das Kabel fest dengeln versuchen. Gefällt mir Teilen twittern
▲	pn

Princ3OfB3lAir General Name: Torsten Geschlecht: Fahrzeug: 96er EH6 Anmeldedatum: 03.07.2012 Beiträge: 4014 Wohnort: Kamp-Lintfort	22.03.2017, 06:46 zitieren Ich blick da nicht mehr durch, nicht falsch verstehen aber jeder erzählt was anderes...ich selbst hab da leider keinen Plan von... Der eine sagt 16mm2 von Batterie zu Batterie reicht, der nächste sagt was anderes... Also betrieben werden eine Audio System F2 500 gebrückt auf 2ohm Und eine Audio System F4 600 momentan nur 2 Kanäle an 4ohm Von Batterie zu Batterie liegt 25mm2 Zusatzbatterie ist ne Hollywood HC 35 (Da es die SPV Serie wohl nicht mehr gibt) 1x bearbeitet
▲	pn

Kane Premium-Member Name: Heiko Geschlecht: Fahrzeug: Ducati Monster S4R, VW Golf 8 GTI (Daily), Dodge Ram 1500 (Daily/Zugpferd), Ford F250(Zugpferd), ed9 Anmeldedatum: 11.06.2008 Beiträge: 20583 Wohnort: Bad Schwalbach	22.03.2017, 07:11 zitieren Für löten gibt es in der Industrie aber auch spezielle Wenn du es mit den Kabeln genau wissen willst brauchst du die genaue Kabellänge die maximale stromaufnahme der Endstufen und ob das Kabel vollkupfer oder mit Alu ist Danach kannst du dann online die passende Tabelle raussuchen aus der du die genaue benötigte kabeldicke bekommst
▲	pn

Princ3OfB3lAir General Name: Torsten Geschlecht: Fahrzeug: 96er EH6 Anmeldedatum: 03.07.2012 Beiträge: 4014 Wohnort: Kamp-Lintfort	22.03.2017, 07:44 zitieren Kabel ist 99,9% OFC Kabel Die F2 500 1 × 1095 Watt Kanal 1 + 2 gebrückt an 2 Ohm bei 13,3V Versorgungsspannung Stromaufnahme 138A Die F4 600 4 × 143 Watt Kanal 1 bis 4 an 4 Ohm bei 13,4V Versorgungsspannung Stromaufnahme 61,6A Kabellänge von der Zusatzbatterie zu den Endstufen wird nicht mehr als 1 Meter sein. Ich möchte nicht Stundenlang iwo stehen und Musik machen...sondern nur das die Endstufen vernünftig Strom bekommen und Abends das Licht nicht flackert. 2x bearbeitet
▲	pn

Kane Premium-Member Name: Heiko Geschlecht: Fahrzeug: Ducati Monster S4R, VW Golf 8 GTI (Daily), Dodge Ram 1500 (Daily/Zugpferd), Ford F250(Zugpferd), ed9 Anmeldedatum: 11.06.2008 Beiträge: 20583 Wohnort: Bad Schwalbach	22.03.2017, 08:09 zitieren Dann brauchst laut Tabelle 16 für die große 10 für die kleine Würde jeweils als Sicherheit eine Nummer größer nehmen
▲	pn

Princ3OfB3lAir General Name: Torsten Geschlecht: Fahrzeug: 96er EH6 Anmeldedatum: 03.07.2012 Beiträge: 4014 Wohnort: Kamp-Lintfort	22.03.2017, 08:53 zitieren Also 2x 35mm2 Und für Batterie zu Batterie wurde mir gesagt das eigentlich 16mm2 reichen weil da nur der Ladestrom durch geht.
▲	pn

Kane Premium-Member Name: Heiko Geschlecht: Fahrzeug: Ducati Monster S4R, VW Golf 8 GTI (Daily), Dodge Ram 1500 (Daily/Zugpferd), Ford F250(Zugpferd), ed9 Anmeldedatum: 11.06.2008 Beiträge: 20583 Wohnort: Bad Schwalbach	22.03.2017, 12:06 zitieren Da solltest halt bedenken das wenn die 2. Batterie ausfällt die komplette Last beider Endstufen auf diesem Kabel ist da die Batterie ja nur parallel hängt nicht in Reihe Mssse würde ich komplett über die Karosse laufen lassen und dann min 20qmm eher 25 zwischen den Batterien und danach unbedingt kleiner werden nicht größer
▲	pn

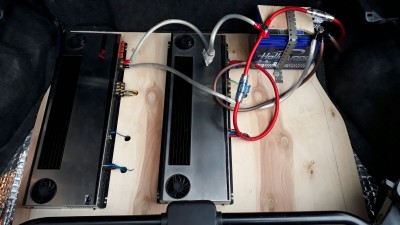

Princ3OfB3lAir General Name: Torsten Geschlecht: Fahrzeug: 96er EH6 Anmeldedatum: 03.07.2012 Beiträge: 4014 Wohnort: Kamp-Lintfort	24.03.2017, 15:22 zitieren Endlich angekommen 20170324_160854.jpg - [Bild vergrößern] Verfasst am: 25.03.2017, 16:46 zitieren Frisch poliert... IMG-20170325-WA0010.jpg - [Bild vergrößern] IMG-20170325-WA0011.jpg - [Bild vergrößern] Verfasst am: 01.04.2017, 17:05 zitieren So ich hab einfach mal die Endstufen und die Batterie irgendwie da rein geklatscht... Musste meine Idee kurzfristig verwerfen und was neues ausdenken...naja wird jetzt nen doppelter Boden. Hier und da muss ich auf jeden Fall noch etwas dämmen...und nochmal kontrollieren ob das Sub-Gehäuse dicht ist. IMG-20170401-WA0006.jpg - [Bild vergrößern] 1x bearbeitet
