» Lüftung funktioniert nicht mehr auf Stufe1? Problemlösung!

Mattes · 07.06.2010, 19:45

Wenn bei Eurem EC/ED/EE die Lüftung auf Stufe 1 nicht funktioniert, liegt es zu 100%iger Sicherheit am Lüftungswiderstand. Der ist hinter dem Handschuhfach oben auf dem Lüftermotor zu finden.
Wenn alle der drei Widerstände kaputt sind funktioniert nur noch Stufe 4. Stufe 1 geht über alle drei Widerstände (geringste Leisungsaufnahme), Stufe 2 über zwei Widerstände, Stufe 3 über einen Widerstand.
Stufe 4 dann über keinen mehr (größte Leistungsaufnahme)

Hier der "Guide", wie man repariert:

Entweder man besorgt sich aus einem Schlachtfahrzeug einen funktionierenden Widerstand, oder man repariert seinen eigenen.

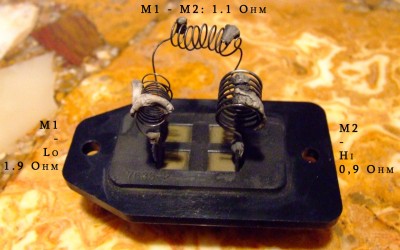

Ich habe mir mal die Mühe gemacht und die drei aufgelöteten Widerstände gemessen.
Denn auf die Dauer werden alle Widerstände kaputt gehen und diese sind bei Honda nicht gerade günstig (Teilenummer: 79330SH3003 Widerstand, Geblaese)

Benötigtes Werkzeug:
-Kreuzschraubendreher
-Lötkolben, Lötzinn
-3 Widerstände (1,9 Ohm; 1,1 Ohm und 0,9 Ohm)

Farbcodes der Widerstände (Kohleschichtwiderstände!!!)
1,9 Ohm
braun-weiß-gold-braun (1. Ring 1 - 2. Ring 9 - Multiplikator x0,1-Toleranz 1%

1,1 Ohm
braun-braun-gold-braun

0,9 Ohm
braun-schwarz-gold-braun

Erst das Handschuhfach ausbauen
Dann den Stecker vom Widerstand abziehen, die zwei Schrauben, die den Widerstand halten, rausschrauben und schon kommt man an den Widerstand.

Nun lötet man die neuen Widerstände in der Reihenfolge, wie die alten Widerstände vorher positioniert waren, wieder auf.

Gerred · 07.06.2010, 20:48

Vielen Dank, denn genau das Problem habe ich im Moment! ^^

Mattes · 07.06.2010, 20:54

kaufste dir einfach die von mir beschriebenen Widerstände bei Conrad oder so und lötest die anstatt der originalen Widerstände ein. Die Dinger sind jetzt min. 20 Jahre alt. Die gehen halt nach und nach kaputt.

Widerstände sehen so aus (Beispielbild)

jimcurry · 21.02.2012, 23:13

gabs hier schonmal neuigkeiten?
ne gelungene reparatur???

Locke · 11.04.2012, 10:58

Jap, hab meinen erst vor Kurzem repariert - aber anders^^. Zum Glück war bei mir der Widerstand am Beinchen gebrochen. So konnte ich es einfach eine Etage weiter unten anlöten. Keine Ahnung obs jemandem weiterhilft

Ej2 VTi · 11.04.2012, 11:21

bei reichelt gibt's einige ab 1Ohm. Allerdings nicht 0,9 und nicht 1,9 sondern 1,8 oder 2,0 -.-" 1,1 wäre dabei^^
Weiterhin gibts die nur als Metallschichtwiderstände mit 1X Toleranz. Die Kohleschichtwiderstände haben 5%

Mattes · 11.04.2012, 11:43

Im Endeffekt isses auch egal. Recht hast Du mit Sicherheit und natürlich kann es sich auch um Messfehler handeln, die ich damals ermittelt habe.
Ich würde einfach drei 1 Ohm Widerstände einlöten und gut is...

Ej2 VTi · 11.04.2012, 11:48

kann schon sein, wollte damit nur weiterhelfen die Widerstände zu finden :yes:

EarL_VTEC · 11.07.2012, 15:38

Ah cool das muss ich auch mal angehen

bei mir geht Stufe 1 und 2 nicht :-(
