» Innovate Breitband-Lambdasonde mit Anzeige

Rolando155 · 01.03.2012, 14:23

Zur Anzeige eines genauen Lamda-Wertes (Luft-Kraftstoff-Verhältnis).
Der Lambda-Wert zeigt an ob ein Motor gut abgestimmt, zu fett oder zu mager läuft.
Dies wird benötigt um zu kontrollieren wie gut das Motorsteuergerät programmiert ist bzw.
um eine frei programmierbare Motorsteuerung mit genauen Werten zu versorgen.

Kompletter Breitband-Lambdacontroller für den Festeinbau.
Serielle Schnittstelle für den Anschluß an einen PC bzw. Notebook oder eines optional
lieferbaren Display mit Analog oder Digitalanzeige.
Der Controller verfügt des weiteren über zwei programmierbare Analogausgänge (0-5V DC),
mit der sich z.B. eine Einspritzanlage steuern lässt.

Die Daten lassen sich am PC aufzeichnen damit sie analysiert werden können.

Technische Daten:

Messbarer Lambdawert von 0.65 bis reine Luft (das Display zeigt Air Fuel Ratio an!)
Genauigkeit im Bereich bis 1.0 Lambda ca. 0.007 Lambda
Messgeschwindigkeit 500/s bis 150/s, abhängig vom Lambdawert
Ausgabegeschwindigkeit 500/s-150/s am Analogausgang (verzögerbar), 12/s über Digitalausgang
2 Analogausgänge: 0-5V DC, Schmalband oder Breitbandkennlinie, liefern 0.6 bis max.1,5 Lambda
(programmierbar)
Serieller Digitalausgang: Protokoll, 12 Werte/s, liefert Lambdawert 0,6 bis reine Luft
Abmessungen: 150 x 45 x 20 mm, Kabellänge ca.1,8 m.

Anschlüsse:

2 analoge Ausgänge mit programmierbaren Kurven für Sprungsonde und/oder Breitbandsonde
Anschlusstecker für Bosch LSU 4.2 Lambda Breitbandsonde
12V Betriebsspannung
Serielle Schnittstelle zum PC (Datenauswertung / Archivierung )

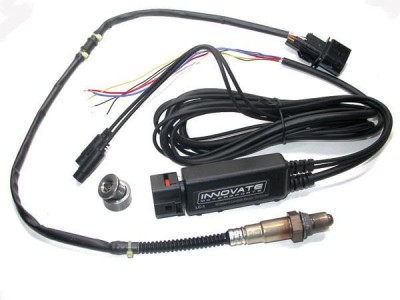

Lieferumfang:

Controller, integriert in das Anschlußkabel
Bosch LSU 4.2 Lambda-Breitbandsonde
Serielles Anschlusskabel PC (9 polig)
Einschweissmuffe für Sonde
Reset-Taster mit Kabel
Software
Display, wahlweise zur Anzeige des Lamda Wertes oder des AFR (Air Fuel Ratio also das
Luft-Kraftstoff-Verhältniss.
Das digitale Display ist im ausgeschalteten Zustand komplett schwarz, die Ziffern leuchten rot.
Der Einbaudurchmesser beträgt 52 mm.

Nur mal kurz ausgepackt und nie benutzt.

240€ VHB.
