» Flussrichtung Kühlkreislauf

Martin87 · 07.02.2015, 21:34

Hallo Leute,

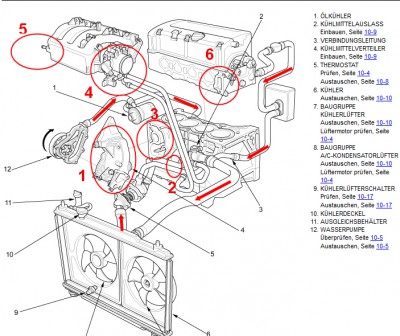

kann mir jemand bitte den Kühlkreislauf erklären?

Die offenen Felder von 1-6 werfen mir noch Fragen auf.

VG

Martin

rsamd · 08.02.2015, 00:43

Ich glaub es ist so. Gibt einen großen und einen kleinen Kühlkreislauf. Los gehts beim Kühlmittelverteiler (rot1). Die Wasserpumpe pumpt das Wasser durch das runde Loch (rot3) in den Block. Das umspühlt die Zylinder und steigt in den Kopf. Von da aus geht es über Wasserauslauf (rot6) in den Wasserkühler und über den hinteren Wasseranschluss in die Innenraumheizung. Ist jetzt das Thermostat geschlossen, fliesst das Kühlwasser einmal durch die obere Leitung (rot2) und die untere Leitung (rot2) von der Heizung kommend in das Thermostatgehäuse und wieder in den Kühlmittelverteiler.
Dabei wird von den Leitungen (rot2) ein Abzweiger an die DK gemacht zur schnelleren Erwärmung dieser.
Öffnet dann das Thermostat bei 75-80c fliesst das Wasser auch vom Wasserauslauf (rot6) in den Wasserkühler und von dort übers Thermostat zurück in den Kühlmittelverteiler.

Martin87 · 12.02.2015, 15:19

Ok, das ist nun klar.

Aber nun hab ich doch noch eine frage.

Warum sind dann an Position 3, 2 Kanäle?

Wie unten man sieht, der untere kanal auf der platte geht vom kühler raus, durch die pumpe und in den block. Für was ist nun der obere Kanal. U mit was wird dieser verbunden?(siehe Bild)

rsamd · 12.02.2015, 20:30

Denkmal der obere für Wasserpumpenanschluss und der untere für irgend ein Ölkreislauf.

Martin87 · 12.02.2015, 21:27

kanns mir nicht wirklich vorstellen... noch dazu sind ja die ölkanäle fürn ölkühler am block hinten links...

natürlich lass ich mir da eines besseren belehren, falls jemand die antwort hat

rsamd · 13.02.2015, 22:34

Hab mal am Block geschaut. Das läuft von oben durch den dicken Ölkanal in diese Schleife und dann durch ein Loch vom Kettendeckel in die Ölwanne zurück. Der obere Ist dann Wasserpumpenanschluss und der untere Ölrücklauf.

Martin87 · 24.02.2015, 21:01

Richtig, namens Kurbelgehäuseentlüftung. Danke! :-)

))

Jam · 31.12.2020, 00:06

Martin87Hallo Leute,

kann mir jemand bitte den Kühlkreislauf erklären?

Die offenen Felder von 1-6 werfen mir noch Fragen auf.

VG

Martin

Hallo.

Ich habe eine Wassertemperaturanzeige mir gekauft.

Den Adapter für den Schlauch, damit der Sensor messen kann, habe ich noch nicht.

Und zwar, kann ich die Temperatur an dem großen Schlauch messen, welcher an den oberen Anschluss des Kühler dran ist?,

Dies ist ja das erwärmte Wasser vom Motor?

Weis jemand was für ein Durchmesser ich dann kaufen muss vom Adapter her?

Habe vor den Adapter von Tss Tuning zu holen.

Da sind die unteren Aufgeführt.

26mm 28mm 30mm 32mm 34mm 36mm
