» Enermax T.B. RGB per PWM vom Mainboard steuern

mgutt · 17.05.2018, 21:11

Ein Freund will sich einen neuen PC zusammen bauen und der soll auch etwas bunt werden. Die Lüfter von Corsair und Thermaltake sind teilweise echt schlecht bewertet, da deren Apps zur Steuerung der LEDs kaum was taugen.

Nun haben wir die Enermax T.B. RGB im 6er Pack gefunden, wo der Controller sogar bis zu 8 Lüfter unterstützt plus zwei weitere LED Streifen:
https://www.amazon.de/Enermax-T-B-RGB-UCTBRGB12-BP6-UCTBRGB12-BP7-Geh%C3%A4usel%C3%BCfter/dp/B078XXN81Q ^Anzeige

Die verzichten auf eine App, sondern laufen einfach mit einer Infrarot-Fernbedienung. Vom Prinzip her gut, aber mir gefällt es nicht, dass wir die Lüfter nicht deaktivieren können, da sie keinen PWM Stecker besitzen:
https://www.enermaxeu.com/de/products/fans/led-fans/t-b-rgb/

ZitatRGB Connector 4-pin (12V/G/R/B)
Power Connector 4-pin molex

Sie laufen dadurch immer mit mindestens 500 Umdrehungen und sie drehen nur dann schneller, wenn man das auf der Fernbedienung so einstellt. Das finde ich unsicher und unnötig laut, da der geplante PC im Leerlauf unhörbar sein soll und beim Rendern / Gaming ohne Eingriff durch den Nutzer höher drehen soll.

Jedenfalls bin ich nun über einen interessanten Fakt gestolpert. Es gibt von Enermax auch eine neue Wasserkühlung namens "LiqFusion"
https://www.enermaxeu.com/de/products/cpu-cooling/liquid-cooling/liqfusion/

Und dort steht folgendes:

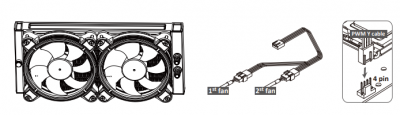

ZitatDie Lüfterblätter vom T.B. RGB™ sind für einen geräuscharmen Betrieb optimiert und die Drehzahl kann über PWM auf 500 U/min abgesenkt werden.

In den technischen Daten dann weiter:

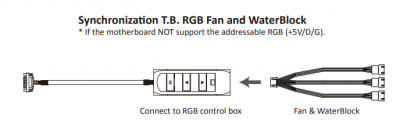

ZitatConnector 4-pin PWM + 4-pin RGB

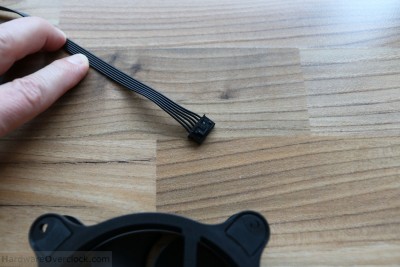

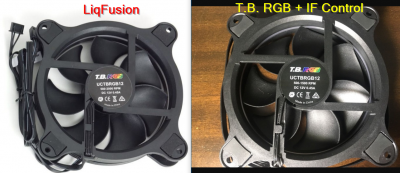

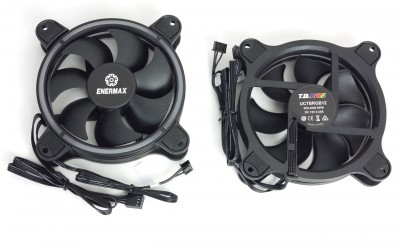

In verschiedenen Tests habe ich dann per Zufall gesehen, dass obwohl die Lüfter die gleiche Artikelnummer "UCTBRGB12" besitzen, unterschiedlich verkabelt sind.
