» EK4 Innenraumkabelbaum

TunerEJ6 · 11.01.2014, 17:08

Wie schon im Titel beschrieben ist suche ich einen EK4 Kabelbaum vom Innenraum!

Bitte alles anbieten.

Danke

AF_89 · 11.01.2014, 20:44

Hats OBD 2 ? Oder passt der von EJ9 ?

TunerEJ6 · 12.01.2014, 13:15

Hi, der Kabelbaum vom Ej9 passt nicht mit Steuergerät bzw. mit Motorkabelbaum überein.
Hab mal paar Bilder für leichtere Erklärung mit angehängt. Hoffe ihr wisst was ich damit meine.

AF_89 · 12.01.2014, 16:14

Ok, das mit den Bildern ist ne gute Idee. Was du da auf dem Foto hast ist ein Kabelbaum von einem EJ9 Facelift also mit OBD 2 (A oder B). Dein Steuergerät hat aber OBD 1.

Ich werde gleich mal nach unter Latschen und schauen, was für eins meine Kiste hat.

TunerEJ6 · 12.01.2014, 20:48

Ok das mit dem Adapter is ja schön und gut. Nur leider passen ja der Innenraumkabelbaum und der Motorkabelbaum die Stecker überhaupt nicht überein.

Im moment habe ich auch noch einen Innenraumkabelbaum von einem CRX Eg2. Der Stecker vom Eg2 Innenraumkabelbaum passt mit dem Stecker vom B16a2 Motorkabelbaum. Leider passen die Anschlüsse für den Civic Innenraum nicht (Lüftung,Tacho,etc.). Könnte ich den überhaupt verwenden? Stecker für Steuergerät würden alle passen. Habe einen Stecker am Motorkabelbaum gefunden wo ich den Ej9 Innenraumkabelbaum anschließen kann. Die Farben stimmen aber nicht überein. Der Stecker war mit einem Blindstecker versehen. Keine Ahnung ob das dann überhaupt zusammenpassen würde. Wenn es doch funktionieren sollte habe ich jedoch immernoch das Problem das ich 2 Sicherungskästen für den Motorraum habe und 2 Sicherungskästen unterm Lenkrad im Innenraum.

Komme so langsam ein bisschen durcheinander. Hoffe mir kann jemand da raus helfen.

Iwan-EJ2 · 13.01.2014, 04:21

SAG mal zu erst dein Vorhaben! Woher kommt der Motor also aus welchem Fahrzeug, woher die ECU und wo soll es rein? Also ich welches Fahrzeug, Baujahr ist dabei wichtig.

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "EK4 Innenraumkabelbaum" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht
TunerEJ6 Fortgeschrittener Geschlecht: Fahrzeug: Honda Civic Coupe EJ6 Anmeldedatum: 09.05.2011 Beiträge: 110 Wohnort: Nähe Schweinfurt	11.01.2014, 17:08 zitieren Wie schon im Titel beschrieben ist suche ich einen EK4 Kabelbaum vom Innenraum! Bitte alles anbieten. Danke Gefällt mir Teilen twittern
▲	pn

AF_89 Veteran Name: Artjom Geschlecht: Fahrzeug: EJ9 Limo BJ.97; EJ9 Hatch BJ.96 Schlachter; Honda Deauville BJ.00; Moto-Guzzi Norge BJ.09; Corsa C Anmeldedatum: 17.01.2011 Beiträge: 525 Wohnort: Berlin	11.01.2014, 20:44 zitieren Hats OBD 2 ? Oder passt der von EJ9 ?
▲	pn

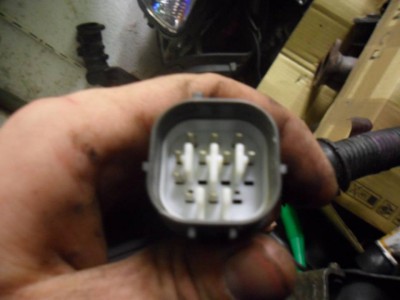

TunerEJ6 Fortgeschrittener Geschlecht: Fahrzeug: Honda Civic Coupe EJ6 Anmeldedatum: 09.05.2011 Beiträge: 110 Wohnort: Nähe Schweinfurt	12.01.2014, 13:15 zitieren Hi, der Kabelbaum vom Ej9 passt nicht mit Steuergerät bzw. mit Motorkabelbaum überein. Hab mal paar Bilder für leichtere Erklärung mit angehängt. Hoffe ihr wisst was ich damit meine. Hier is das Steuergerät vom B16a2 zu sehn mit den Steckern vom Ej9 Innenraumkabelbaum. photo.php.jpg - Angeschaut: 100 mal Hier sieht man die Stecker vom Innenraumkabelbaum zum Motorkabelbaum vom Ej9. phsegtoto.php.jpg - Angeschaut: 100 mal Und hier ist der Knackpunkt. Das is der Stecker vom Motorkabelbaum B16a2. Der vom Ej9 (Blauer Stecker) passt weder vom Stecker noch von der Anzahl der Kabel. 1422859_540834159344381_966631269_n.jpg - [Bild vergrößern]
▲	pn

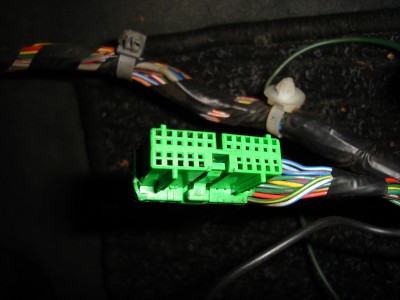

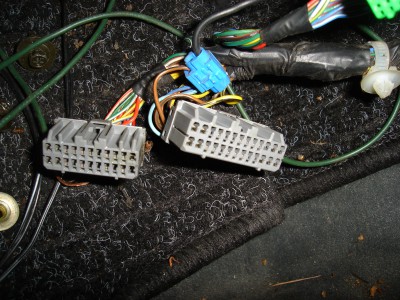

AF_89 Veteran Name: Artjom Geschlecht: Fahrzeug: EJ9 Limo BJ.97; EJ9 Hatch BJ.96 Schlachter; Honda Deauville BJ.00; Moto-Guzzi Norge BJ.09; Corsa C Anmeldedatum: 17.01.2011 Beiträge: 525 Wohnort: Berlin	12.01.2014, 16:14 zitieren Ok, das mit den Bildern ist ne gute Idee. Was du da auf dem Foto hast ist ein Kabelbaum von einem EJ9 Facelift also mit OBD 2 (A oder B). Dein Steuergerät hat aber OBD 1. Ich werde gleich mal nach unter Latschen und schauen, was für eins meine Kiste hat. Verfasst am: 12.01.2014, 18:50 zitieren So, bei meinem sind nur 2 Stecker im Steuergerät und ein grünes was daneben ist, was du auch im Bild hast. Die beiden grauen Stecker sehen so aus als ob die passen würden aber es fehlt ja dann einer. DSC02149.JPG - [Bild vergrößern] DSC02148.JPG - [Bild vergrößern]
▲	pn

TunerEJ6 Fortgeschrittener Geschlecht: Fahrzeug: Honda Civic Coupe EJ6 Anmeldedatum: 09.05.2011 Beiträge: 110 Wohnort: Nähe Schweinfurt	12.01.2014, 20:48 zitieren Ok das mit dem Adapter is ja schön und gut. Nur leider passen ja der Innenraumkabelbaum und der Motorkabelbaum die Stecker überhaupt nicht überein. Im moment habe ich auch noch einen Innenraumkabelbaum von einem CRX Eg2. Der Stecker vom Eg2 Innenraumkabelbaum passt mit dem Stecker vom B16a2 Motorkabelbaum. Leider passen die Anschlüsse für den Civic Innenraum nicht (Lüftung,Tacho,etc.). Könnte ich den überhaupt verwenden? Stecker für Steuergerät würden alle passen. Habe einen Stecker am Motorkabelbaum gefunden wo ich den Ej9 Innenraumkabelbaum anschließen kann. Die Farben stimmen aber nicht überein. Der Stecker war mit einem Blindstecker versehen. Keine Ahnung ob das dann überhaupt zusammenpassen würde. Wenn es doch funktionieren sollte habe ich jedoch immernoch das Problem das ich 2 Sicherungskästen für den Motorraum habe und 2 Sicherungskästen unterm Lenkrad im Innenraum. Komme so langsam ein bisschen durcheinander. Hoffe mir kann jemand da raus helfen.
▲	pn

Iwan-EJ2 General Name: Iwan Geschlecht: Fahrzeug: CU2 Anmeldedatum: 21.06.2011 Beiträge: 3212 Wohnort: 87751	13.01.2014, 04:21 zitieren SAG mal zu erst dein Vorhaben! Woher kommt der Motor also aus welchem Fahrzeug, woher die ECU und wo soll es rein? Also ich welches Fahrzeug, Baujahr ist dabei wichtig.
▲	pn

maxrev.de Gast	13.01.2014, 04:21 zitieren Mach mit! Wenn Dir die Beiträge zum Thread "EK4 Innenraumkabelbaum" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden: Registrierte Mitglieder genießen die folgenden Vorteile: ✔ kostenlose Mitgliedschaft ✔ keine Werbung ✔ direkter Austausch mit Gleichgesinnten ✔ neue Fragen stellen oder Diskussionen starten ✔ schnelle Hilfe bei Problemen ✔ Bilder und Videos hochladen ✔ und vieles mehr...
▲
