» ED9 Stellung der Nockenwellen

RubbelDieKatz · 03.04.2017, 12:23

Moin liebe Gemeinde!

Es wurmt mich weiterhin, dass ich mir bei der Stellung der Nockenwellen nicht 100% sicher bin.

Er läuft auch ziemlich bescheiden u.a. auch Verschlucken beim Gasstoß usw.
Leerlauf ist i.O
Alles andere ist geprüft (Zündanlage-Ventile-Kraftstoff)

Welche Kerben müssen jetzt wie fluchten?

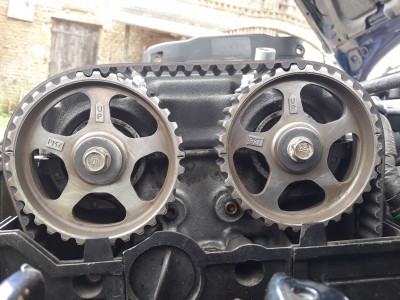

Ich habe jetzt die Kerben in der Mitte gegenübergestellt und außen sind diese etwas höher als die Kante vom Kopf.
Ich hatte zur Sicherheit und Kontrolle auch zwei Arretierungsstifte in die NW's gesteckt.
So habe ich es dann alles zusammengebaut.

Mich lässt es nicht in Ruhe, dass da trotz Anleitung WHB irgendwas falsch ist.

Kann mir bitte nochmal jemand von Euch genaustens beschreiben, wie die NWs zu stehen haben?

Im Netzt heißt es mal so mal so...

Danke im Voraus!

&weida? · 03.04.2017, 12:40

Nockenwellenstellung sieht gut aus.

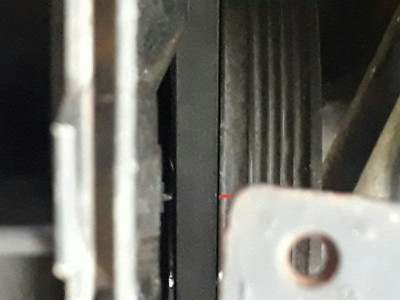

Unten an der Riemenscheibe hast du ja hoffentlich die OT-Markierung genommen und nicht eine von den drei Kerben für die für Zündung?

RubbelDieKatz · 03.04.2017, 13:27

Selbstverständlich.

Mir ist bewusst, dass die anderen drei Markierungen für die Zündung sind.

Also sollen sich die "UP-Markierungen" leicht anschielen?
Und die Außenmarkierung soll über Kopfkante sein?

Headshot91 · 03.04.2017, 15:29

alles richtig so
Wichtig sind die Kerben innen!

Zündung in ordnung und die richtigen zündkerzen drinne?

LG

wuseldusel · 03.04.2017, 15:41

Hast Du vor dem Anbau der unteren Riemenscheibe die Nut auf der Zahnseite des Kurbelwellenrades mit der Pfeil-Markierung (Pfeil nach unten) an der Ölpumpe ausgerichtet?

Im WHB (Ausgabe 92) wird allerdings die OT-Markierung mit einer weißen Marke erwähnt, im Bild oben ist sie aber rot.

RubbelDieKatz · 03.04.2017, 15:43

NGKs sind drinne.
Zündung habe ich abgeblitzt und auf Mittelstellung gedreht. Servicestecker vorher überbrückt usw...

Benzinpumpenrelais nachgelötet
Benzinfilter
Pumpe
Kompression über 13bar auf allen 4
Verteiler/Spule/Kabel
Ventilspiel eingestellt

Keine Fehlercodes...

Ich baue demnächst die neue Abgasanlage runter mit neuem Luftfilterkasten inkl. Matte.

Der alte MSD war Schrott, ebenso der Kat, wo schon eine Wabe geschmolzen war.

Jetzt kommt ein D16A9 Krümmer und ein Edelstahl-MSD rein sowie ein neuer Kat.

Wenn die Stellung der Nocken so passt, dann bin ich halbwegs beruhigt.

Nico84 · 03.04.2017, 17:34

So sieht es bei mir aus

Breitbau Jaro · 06.04.2017, 23:48

Wenn er im Leerlauf ruhig (ohne Verschlucken bzw. stottern) läuft, dann tippe ich mal stark in Richtung Luft- Benzinsteuerung bzw. Abgasströme.
Das Problem scheint nur während dem Fahren (Last) aufzutreten.

Was hast du denn gemacht, eingebaut bzw. verändert bevor es aufgetreten ist?

Wenn er sich während der Fahrt verschluckt, dann kann es eigentlich nur an diesen Ursachen liegen ... was auch das "bescheidene" Fahrverhalten erklären könnte.

Wie sieht dein Kerzenbild aus?
