» AUX-Adapter-Frage / Rückfahrkamera

Daccord · 23.08.2006, 10:23

Rein optisch könnte das zusammen passen, oder

Jetzt müßten wir nur noch raus finden, was auf welchen farben liegt. :idea:

... und ganz zum schluß finden wir ein composite- signal und mein ganzer Aufwand mit Konverter und so war umsonst :laughat:

thomasee8 · 23.08.2006, 11:35

Wörsty
fellineIch maile Dir mal ein PDF für das Rearview des o6-er.
Auch will.

Mich würde das auch mal interessieren. Wir scheinen der sache ja langsam näher zu kommen. So das ich vielleicht bald meinen Mpg4player im auto betreiben kann.

felline · 23.08.2006, 11:43

da kann ich mal in die Unterlagen des Civic (habe die leider nur auf Paper) rein sehen. Vielleicht ist das zeug kompatibel. Im Grunde muß man halt erst mal über eine schutzschaltung alles anschließen, also über schutzwiderstände oder über koppelkondensatoren. Wenn man da nix grob fahrlässiges tut (z.B. +12V ohne Vorwiderstand auf einen Pin legen) kann ansich nix passieren, außer dass eben nix angezeigt/umgeschaltet wird. Ich meine, das erste wäre herauszufinden, über welchen Pin die Umschaltung erfolgt. Ich tippe mal auf braun oder Blau, also einen der mittleren. Rot und Schwarz hört sich etwas nach Stromversorgung an, vielleicht kommt da auch was raus (messen) und weiß/gelb könnte Video-in sein. also bleibt ansich nicht mehr viel übrig. kannst ja mal schauen, was die Pins gegen Masse für einen widerstand haben. Weißt Du, wo man so einen Stecker her bekommt, der in diese Buchse passt? ich mag da nur ungern rumtricksen.

Daccord · 23.08.2006, 13:09

Bau am Besten doch mal Deinen DVD aus un meß die freien Pins mal nach. 12V wird die Kamera auf jeden Fall brauchen und wäre sicherlich leicht zu finden.

felline · 23.08.2006, 18:43

also ich habe mal die civic-unterlagen nachgesehen. da steht das so drin:

red = pin6 = pow also plus für die camra
blk = pin5 = GND also Masse oder batterie minus
wht = pin2 = videognd also masse des composite video
yel = pin1 = vi also das cmposite video
blk/blu = pin3 = r.c.sens also rückwärtsgang
brn = pin4 = shgnd also abschirmung

pin5 kann auch braun sein.

ich hoffe, das hilft.

felline

Wörsty · 23.08.2006, 19:00

Shice alles umsonst. Hätt nur warten müssen

Daccord · 23.08.2006, 21:19

Wörsty Shice alles umsonst. Hätt nur warten müssen

Mir schwant da auch was ... :cry:

Aber noch ist nicht klar, wie sich das Teil aktivieren läßt.

felline · 24.08.2006, 07:28

über rcsens kann man das aktivieren. einfach 12v (über nen Schutzwiderstand) drauf legen sollte reichen. nach 1-5 Sekunden soll es dann automatisch umschalten.

Wörsty · 24.08.2006, 21:42

Habe den Titel des Threads mal angepaßt

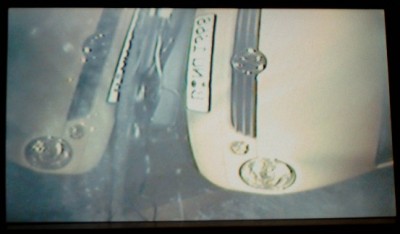

BjööÖÖÖööörni, nachts ist die Kamera aber nicht so prall, oder?

Man erkennt nicht soo viel.
Allerdings ist sie nur provisorisch angebracht.
(90° verdreht und einfach nur hinter den Spoiler geklemmt) :roll:

Mache nachher mal ein Tageslichtbild
