» Anschluss der Map-lights in del Sol Türverkleidung

97delSSG · 02.10.2015, 07:22

Hallo zusammen,

habe für meinen 97er EH6 ein paar gebrauchte Map-Lights für die Türverkleidung erstanden und möcht diese nun zum leuchten bringen.
Wo sind sie am sinnvollsten ( ohne das irendein Steuergerät ins trudeln kommt ) am Türkabelbaum anzuschliessen?

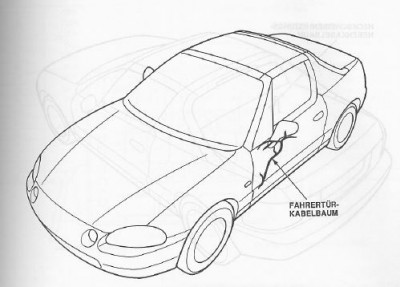

Laut Handbuch ist in den Modellen in denen sie serienmäßig verbaut waren ein separater 2-poliger Stecker mit Spannungsversorgung ( gelbe Leitung ) vom Sicherungskasten und Masseanschluss an den Massepkt am Fuß der A-Säule.

Meine Überlegung zum Anschluß ist nun folgende: Plusleitung vom Spiegeleinstellmotor abzweigen; sollte am unproblematischsten sein, weil ich kaum gleichzeitig das licht anhabe und den Spiegel einstelle. Oder was meint Ihr????

Bin in Sachen Fahrzeugelektrik ne echte Niete daher die vielleicht etwas seltsam erscheinende Fragestellung ;-)

gruß
Stephan

ZuNahmSie · Master Anmeldedatum: 07.07.2008 Beiträge: 6435

am besten so wie es gehört! alles andere ist pfusch!
die steckplätze sind im türstecker vorhanden nur nicht belegt.
kannst die pins von nahezu jedem honda türstecker nehmen. frag doch mal bei den schlachtern

entweder richtig oder garnicht.meine meinung!

CrySisCut · Trainee Anmeldedatum: 26.04.2015 Beiträge: 39

Ich weiß nicht ob bzw wie der Motor der Spiegeleinstellung abgesichert ist, aber solltest du doch mal beides gleichzeitig ansteuern, so könnte die Sicherung fliegen. Im schlimmsten Fall sogar ein Steuergerät abschießen (falls der Motor über ein Steuergerät gesichert wird).
Das Risiko wegen etwas Licht, welches ich persönlich praktisch nie nutze, einzugehen ist unnötig.
Wie oben bereits gesagt: Wenn dann richtig!
