» angel eyesüber 3pol schalter

Tolga · Gesperrt Anmeldedatum: 11.10.2006 Beiträge: 10719

so leute,neues problem.
ich habe hier angel eyes rumliegen.
diese haben am abblendlicht und fernlicht stadlichtringe,isja klar. je ring dann ein plus und ein minuskabel. und das ganze zweimal,weil 2 scheinwerfer.
also wenn ich die einbaue,hab ich 4 pluskabel,und 4 massekabel.

ich will diese über ein 3poligen schalter steuern.3 pole,weil der schalter beleuchtet is. 2x plus um s dazwischen zu klemmen zum schalten,und einmal masse,weil die kontrolleuchte des schalters ja masse braucht.

wie gehe ich nun vor ?

ich dachte,das ich pro seite jeweils die pluskabel zueinem mach,und die masse auch. das ich insgesamt bei 2 scheinwerfern nurnoch 2plus und 2 masse habe!
normalerweiße müsste ich ja jetzt die 2 pluskabel dann an standlicht plus anklemmen,und masse eben....egal wohin. aber wie nun mit dem schalter vorgehen?
ich dachte vielleicht noch,das ich von beiden scheinwerfern die plus leitungen dann auch verbinde. dann beide konstant mit plus sind. und von der einen verbindungsleitung ein plus zum schalter ziehen. doch welches zweite plus nehm ich dann für den schalter ?
denn plus soll ja eigentlich unterbrochen werden. aber wie ? das reicht doch auch wenn ich nur eine seite des standlichts unterbreche,um beide zu schalten oder ? läuft ja beides parallel

El Splatty · 10.02.2008, 11:06

technisch am elegantesten wäre es über ein relais.

am einfachsten ist es, wenn du tatsächlich einfach alle 4 + leitungen zusammenzwirbelst und den schalter dann zwischen die verzwirbelten und die leitung fürs standlichtsignal klemmst. (natürlich mit verlängerung in den innenraum)

Tolga · Gesperrt Anmeldedatum: 11.10.2006 Beiträge: 10719

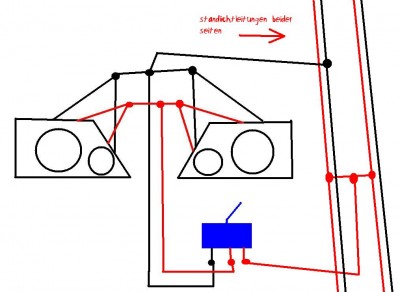

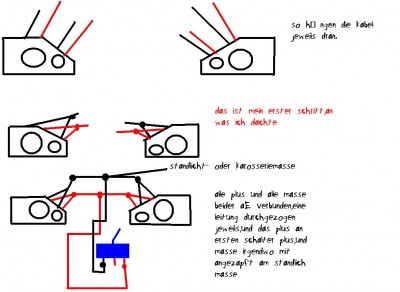

also quasi so:
masse is mal egal jetzt,das is das kleinste problem.

aber stimmt das in etwa so wie du meinst ?

El Splatty · 10.02.2008, 11:50

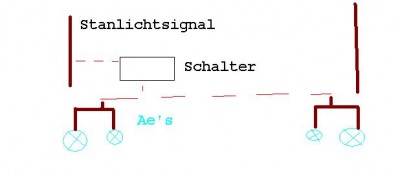

mal etwas vereinfacht:

Tolga · Gesperrt Anmeldedatum: 11.10.2006 Beiträge: 10719

also reicht es wenn ich nur eine seite standlichsignal nehme ? dann würd ichs gleich von der fahrerseite aus nehmen.

El Splatty · 10.02.2008, 12:00

korrekt, +12v ist egal ob rechts oder links

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "angel eyesüber 3pol schalter" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht
Tolga Gesperrt Anmeldedatum: 11.10.2006 Beiträge: 10719	10.02.2008, 10:57 zitieren so leute,neues problem. ich habe hier angel eyes rumliegen. diese haben am abblendlicht und fernlicht stadlichtringe,isja klar. je ring dann ein plus und ein minuskabel. und das ganze zweimal,weil 2 scheinwerfer. also wenn ich die einbaue,hab ich 4 pluskabel,und 4 massekabel. ich will diese über ein 3poligen schalter steuern.3 pole,weil der schalter beleuchtet is. 2x plus um s dazwischen zu klemmen zum schalten,und einmal masse,weil die kontrolleuchte des schalters ja masse braucht. wie gehe ich nun vor ? ich dachte,das ich pro seite jeweils die pluskabel zueinem mach,und die masse auch. das ich insgesamt bei 2 scheinwerfern nurnoch 2plus und 2 masse habe! normalerweiße müsste ich ja jetzt die 2 pluskabel dann an standlicht plus anklemmen,und masse eben....egal wohin. aber wie nun mit dem schalter vorgehen? ich dachte vielleicht noch,das ich von beiden scheinwerfern die plus leitungen dann auch verbinde. dann beide konstant mit plus sind. und von der einen verbindungsleitung ein plus zum schalter ziehen. doch welches zweite plus nehm ich dann für den schalter ? denn plus soll ja eigentlich unterbrochen werden. aber wie ? das reicht doch auch wenn ich nur eine seite des standlichts unterbreche,um beide zu schalten oder ? läuft ja beides parallel AE Schaltung.JPG - [Bild vergrößern] Gefällt mir Teilen twittern
▲	pn

El Splatty Grand Master Anmeldedatum: 03.08.2005 Beiträge: 16866 Wohnort: Mandschouku	10.02.2008, 11:06 zitieren technisch am elegantesten wäre es über ein relais. am einfachsten ist es, wenn du tatsächlich einfach alle 4 + leitungen zusammenzwirbelst und den schalter dann zwischen die verzwirbelten und die leitung fürs standlichtsignal klemmst. (natürlich mit verlängerung in den innenraum)
▲	pn email

Tolga Gesperrt Anmeldedatum: 11.10.2006 Beiträge: 10719	10.02.2008, 11:28 zitieren also quasi so: masse is mal egal jetzt,das is das kleinste problem. aber stimmt das in etwa so wie du meinst ? AE Schaltung2.JPG - [Bild vergrößern]
▲	pn

El Splatty Grand Master Anmeldedatum: 03.08.2005 Beiträge: 16866 Wohnort: Mandschouku	10.02.2008, 11:50 zitieren mal etwas vereinfacht: ae_schaltung2.jpg - [Bild vergrößern]
▲	pn email

Tolga Gesperrt Anmeldedatum: 11.10.2006 Beiträge: 10719	10.02.2008, 11:58 zitieren also reicht es wenn ich nur eine seite standlichsignal nehme ? dann würd ichs gleich von der fahrerseite aus nehmen.
▲	pn

El Splatty Grand Master Anmeldedatum: 03.08.2005 Beiträge: 16866 Wohnort: Mandschouku	10.02.2008, 12:00 zitieren korrekt, +12v ist egal ob rechts oder links
