» An alle Elektronikexperten! Brauche hilfe zu Relais

deacone · 07.06.2007, 21:13

So ich hab meine Fussraumbeleuchtung an den Türkontakt gekoppelt. Logischerweise ist sie dann während der Fahrt aus. Wenn ich aber in eine Polizeikontrolle komme, und die Tür öffne, dann kann es natürlich sein, dass sie eingeschaltet ist ohne, dass ich das weiss. Daher möchte ich eine Kontroll-Led einbauen, die mir zeigt, ob die Beleuchtung eingeschaltet ist oder nicht.

Ich hab folgenden Schaltplan entworfen.
Grün ist ein Relais, das die Masse durchlässt, wenn es Dauerplus vom Schalter bekommt.

Jetzt ist für mich nur noch die Frage: was brauche ich für ein Relais und wo bekomm ich das her..

El Splatty · 07.06.2007, 21:14

gute idee aber ich hab das problem einfach mit nem 3 wege schalter gelöst. find ich irgendwie praktischer

Mainky · 07.06.2007, 21:33

warum nich so??

deacone · 07.06.2007, 21:40

dann würde ja die LED nur leuchten, wenn die Fussraumbeleuchtung auch an ist. Aber sie soll ja leuchten, wenn die Tür geschlossen ist, die Fussraumbeleuchtung aus ist aber der Schalter umgelegt ist.

Mainky · 07.06.2007, 21:43

hmmm.... aber warum möchtest du den türkontakt nochma mim schalter versehen???

und.. in welche stellung umgelegt ? geschlossen oder auf?

deacone · 07.06.2007, 21:47

Um das Licht auch ausschalten zu können

.

Gibt ja mehrere Gründe warum man manchmal das Licht lieber ausmacht.

Und die Gesetzteshüter reagieren auf blaues Licht ja bekanntlich recht allergisch.
Ausserdem wollte ich meine Untertürbeleuchtung auch über den selben Schalter laufen lassen.

Mainky · 07.06.2007, 21:52

deacone · 07.06.2007, 21:58

"dauerplus mit neuer sicherung" wäre in dem Fall Zündungsplus, richtig?

Würde die Beleuchtung dann auch leuchten, wenn Zündung nicht an ist?

Weil die LED soll ja nicht immer leuchten, sondern nur, wenn Zündung an und Schalter eingeschaltet ist.
Und Fussraumbeleuchtung soll trotzdem angehn, wenn Zündung nicht an ist.

Gibt es nicht solche Relais, die einen Stromkreis schließen, wenn an einem Kontakt eine bestimmte Spannung anliegt!?! (ich kenn mich ja nicht aus, aber ich dachte das wäre Sinn und Zweck eines Relais

)
Weil das wäre ja dann das einfachste, so wie ich das im ersten Schaltplan gemacht hab...

Mainky · 07.06.2007, 22:13

sinn und zweck eines relais ist es leistung zu schalten

soll das ganze auch ohne zündungsplus funktionieren?

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "An alle Elektronikexperten! Brauche hilfe zu Relais" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht
deacone Premium-Member Name: deacone Geschlecht: Fahrzeug: 97 EJ9 RIP; 96 EG2 verkauft ; 96 RIP; 00 CG4 verkauft; 00 FK1 Sport RIP; 00 EJ9 FL, Accord CW3 Execu Anmeldedatum: 04.07.2006 Beiträge: 4233 Wohnort: Budapest / Erlangen	07.06.2007, 21:13 zitieren So ich hab meine Fussraumbeleuchtung an den Türkontakt gekoppelt. Logischerweise ist sie dann während der Fahrt aus. Wenn ich aber in eine Polizeikontrolle komme, und die Tür öffne, dann kann es natürlich sein, dass sie eingeschaltet ist ohne, dass ich das weiss. Daher möchte ich eine Kontroll-Led einbauen, die mir zeigt, ob die Beleuchtung eingeschaltet ist oder nicht. Ich hab folgenden Schaltplan entworfen. Grün ist ein Relais, das die Masse durchlässt, wenn es Dauerplus vom Schalter bekommt. Jetzt ist für mich nur noch die Frage: was brauche ich für ein Relais und wo bekomm ich das her.. Kontroll-LED Schalplan.JPG - Angeschaut: 821 mal Gefällt mir Teilen twittern
▲	pn

El Splatty Grand Master Anmeldedatum: 03.08.2005 Beiträge: 16866 Wohnort: Mandschouku	07.06.2007, 21:14 zitieren gute idee aber ich hab das problem einfach mit nem 3 wege schalter gelöst. find ich irgendwie praktischer
▲	pn email

Mainky Veteran Name: Martin Geschlecht: Fahrzeug: Ford Focus Anmeldedatum: 09.10.2004 Beiträge: 716 Wohnort: Dormagen	07.06.2007, 21:33 zitieren warum nich so?? 1.JPG - [Bild vergrößern]
▲	pn

deacone Premium-Member Name: deacone Geschlecht: Fahrzeug: 97 EJ9 RIP; 96 EG2 verkauft ; 96 RIP; 00 CG4 verkauft; 00 FK1 Sport RIP; 00 EJ9 FL, Accord CW3 Execu Anmeldedatum: 04.07.2006 Beiträge: 4233 Wohnort: Budapest / Erlangen	07.06.2007, 21:40 zitieren dann würde ja die LED nur leuchten, wenn die Fussraumbeleuchtung auch an ist. Aber sie soll ja leuchten, wenn die Tür geschlossen ist, die Fussraumbeleuchtung aus ist aber der Schalter umgelegt ist.
▲	pn

Mainky Veteran Name: Martin Geschlecht: Fahrzeug: Ford Focus Anmeldedatum: 09.10.2004 Beiträge: 716 Wohnort: Dormagen	07.06.2007, 21:43 zitieren hmmm.... aber warum möchtest du den türkontakt nochma mim schalter versehen??? und.. in welche stellung umgelegt ? geschlossen oder auf?
▲	pn

deacone Premium-Member Name: deacone Geschlecht: Fahrzeug: 97 EJ9 RIP; 96 EG2 verkauft ; 96 RIP; 00 CG4 verkauft; 00 FK1 Sport RIP; 00 EJ9 FL, Accord CW3 Execu Anmeldedatum: 04.07.2006 Beiträge: 4233 Wohnort: Budapest / Erlangen	07.06.2007, 21:47 zitieren Um das Licht auch ausschalten zu können . Gibt ja mehrere Gründe warum man manchmal das Licht lieber ausmacht. Und die Gesetzteshüter reagieren auf blaues Licht ja bekanntlich recht allergisch. Ausserdem wollte ich meine Untertürbeleuchtung auch über den selben Schalter laufen lassen.
▲	pn

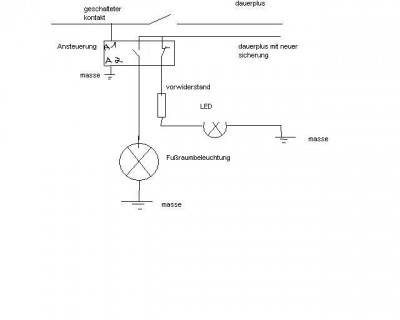

Mainky Veteran Name: Martin Geschlecht: Fahrzeug: Ford Focus Anmeldedatum: 09.10.2004 Beiträge: 716 Wohnort: Dormagen	07.06.2007, 21:52 zitieren so? 11.JPG - [Bild vergrößern]
