» 3D Konstruktionen mit Catia V5

pashalisp · 22.01.2015, 17:44

Noch eine Anmerkung: Bei "Über mich" ist noch ein Fehler

ZitatAktuell bin ich im 4. Semster zum Wirtschaftsingineur

EJ9 Power · 22.01.2015, 18:04

danke, ist korrigiert...^^

kevin2310 · 22.01.2015, 18:47

EJ9 Powerwenn ihr nen bild macht senkrecht von dem teil und mir zwei drei bohrungsdurchmesser gebt, kann ich auch am pc mir den rest was ich brauche selber abnehmen.

aber der anfang ist schon mal okay....

hier hab ich noch was für dich, wenn du Maße brauchst immer noch her, das Y8 iacv kann ich dir immer ausmessen

Dass die zeichnung nicht professionell ist weiß ich, bin eingerostet wenns ums technische zeichnen geht. aber ich glaub jetzt hast du alle Maße oder?

die durchmesser von den Bohrungen hast du, wenn du dann ein Modell auf dem Computer erstellst, dann kannst ja kontrollieren ob das so iwie hinkommt

achja und die diagonale von den Bohrungen beträgt 53,5mm (ohne bohrungen mitgerechnet)

EJ9 Power · 22.01.2015, 19:34

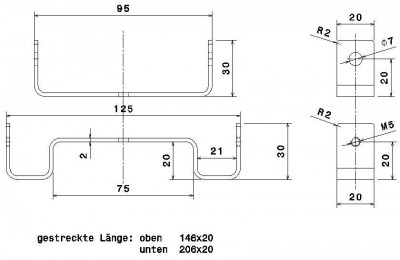

hab was gefunden von irgendwann mal...hab ich selber verbaut und ITR_Driver auch erst im Herbst nach zeichnung...

EJ9_Driver · 22.01.2015, 19:59

Läuft hier

Jaa der Halter ist in meinem Auto und nix mehr wackelt

EJ9 Power · 22.01.2015, 20:37

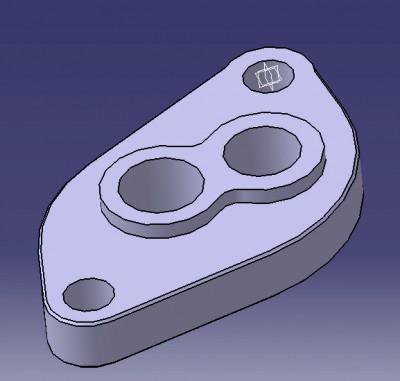

so, mal nen Konzept...bin für verbesserungswünsche offen...

@kevin2310: messmal ob das so hin kommt wo die Bohrungen sind

EJ9_Driver · 22.01.2015, 20:50

die "8" muss versenkt sein, weil da der Dichtgummi dann rein kommt, sonst wirds nicht dicht

ach ja: 5mm Wandstärke reichen auch aus. Und die Schraubenlöcher kannste noch senken

EJ9 Power · 22.01.2015, 20:53

das war halt meine frage, ob die fläche eben sein muss oder erhaben...oder ist die dichtung so dick/groß?

EJ9_Driver · 22.01.2015, 20:55

also soweit ich das noch in Erinnerung hab, ist die Dichtung 3-4mm dick

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "3D Konstruktionen mit Catia V5" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht
pashalisp Premium-Member Name: Paschalis Geschlecht: Fahrzeug: Civic Aerodeck MC2, Civic ED3 Limousine Anmeldedatum: 25.05.2008 Beiträge: 3380 Wohnort: Rüsselsheim	22.01.2015, 17:44 zitieren Noch eine Anmerkung: Bei "Über mich" ist noch ein Fehler ZitatAktuell bin ich im 4. Semster zum Wirtschaftsingineur Gefällt mir Teilen twittern
▲	pn

EJ9 Power Premium-Member Geschlecht: Fahrzeug: FK2 Tourer 1.8 Lifestyle, FK7 1.5T Sport, EJ9 Facelift Sold Anmeldedatum: 07.03.2009 Beiträge: 1351 Wohnort: Bautzen	22.01.2015, 18:04 zitieren danke, ist korrigiert...^^
▲	pn

kevin2310 General Name: Kevin Geschlecht: Fahrzeug: Audi A5 Anmeldedatum: 13.01.2013 Beiträge: 2621 Wohnort: 74321 Bei Ludwigsburg	22.01.2015, 18:47 zitieren EJ9 Powerwenn ihr nen bild macht senkrecht von dem teil und mir zwei drei bohrungsdurchmesser gebt, kann ich auch am pc mir den rest was ich brauche selber abnehmen. aber der anfang ist schon mal okay.... hier hab ich noch was für dich, wenn du Maße brauchst immer noch her, das Y8 iacv kann ich dir immer ausmessen Dass die zeichnung nicht professionell ist weiß ich, bin eingerostet wenns ums technische zeichnen geht. aber ich glaub jetzt hast du alle Maße oder? die durchmesser von den Bohrungen hast du, wenn du dann ein Modell auf dem Computer erstellst, dann kannst ja kontrollieren ob das so iwie hinkommt achja und die diagonale von den Bohrungen beträgt 53,5mm (ohne bohrungen mitgerechnet) Meinst du das so? iacv y8.jpg - [Bild vergrößern] 1x bearbeitet
▲	pn

EJ9 Power Premium-Member Geschlecht: Fahrzeug: FK2 Tourer 1.8 Lifestyle, FK7 1.5T Sport, EJ9 Facelift Sold Anmeldedatum: 07.03.2009 Beiträge: 1351 Wohnort: Bautzen	22.01.2015, 19:34 zitieren hab was gefunden von irgendwann mal...hab ich selber verbaut und ITR_Driver auch erst im Herbst nach zeichnung... Halter.jpg - [Bild vergrößern] Drawing1.jpg - [Bild vergrößern] Verfasst am: 22.01.2015, 19:37 zitieren Mit dem Bild versuch ich mal morgen... Aber denk mal wird schon... Sag mal ist bei den zwei Bohrungen in der mitte keine gerade fläche??? kenne das von der Z6 ASB da ist das ne plane fläche, bei dir ist da ja ein Absatz... also vllt bloß mal bild von der asb noch wenn jmd zufällig bei der hand hat.
▲	pn

EJ9_Driver Premium-Member Name: Tobias Geschlecht: Fahrzeug: EJ9@B18C6 Anmeldedatum: 22.07.2012 Beiträge: 5014 Wohnort: Oberlausitz	22.01.2015, 19:59 zitieren Läuft hier Jaa der Halter ist in meinem Auto und nix mehr wackelt
▲	pn

EJ9 Power Premium-Member Geschlecht: Fahrzeug: FK2 Tourer 1.8 Lifestyle, FK7 1.5T Sport, EJ9 Facelift Sold Anmeldedatum: 07.03.2009 Beiträge: 1351 Wohnort: Bautzen	22.01.2015, 20:37 zitieren so, mal nen Konzept...bin für verbesserungswünsche offen... @kevin2310: messmal ob das so hin kommt wo die Bohrungen sind test1.jpg - [Bild vergrößern] Adapterplatte.jpg - [Bild vergrößern]
▲	pn

EJ9_Driver Premium-Member Name: Tobias Geschlecht: Fahrzeug: EJ9@B18C6 Anmeldedatum: 22.07.2012 Beiträge: 5014 Wohnort: Oberlausitz	22.01.2015, 20:50 zitieren die "8" muss versenkt sein, weil da der Dichtgummi dann rein kommt, sonst wirds nicht dicht ach ja: 5mm Wandstärke reichen auch aus. Und die Schraubenlöcher kannste noch senken 1x bearbeitet
▲	pn

EJ9 Power Premium-Member Geschlecht: Fahrzeug: FK2 Tourer 1.8 Lifestyle, FK7 1.5T Sport, EJ9 Facelift Sold Anmeldedatum: 07.03.2009 Beiträge: 1351 Wohnort: Bautzen	22.01.2015, 20:53 zitieren das war halt meine frage, ob die fläche eben sein muss oder erhaben...oder ist die dichtung so dick/groß?
▲	pn

EJ9_Driver Premium-Member Name: Tobias Geschlecht: Fahrzeug: EJ9@B18C6 Anmeldedatum: 22.07.2012 Beiträge: 5014 Wohnort: Oberlausitz	22.01.2015, 20:55 zitieren also soweit ich das noch in Erinnerung hab, ist die Dichtung 3-4mm dick
▲	pn
